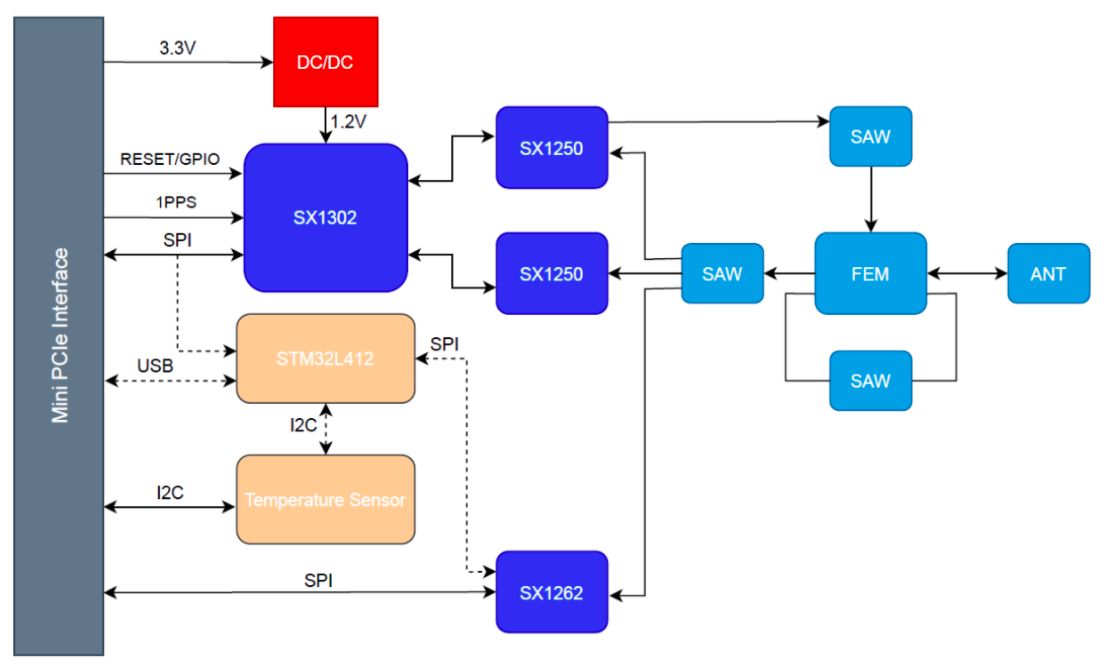

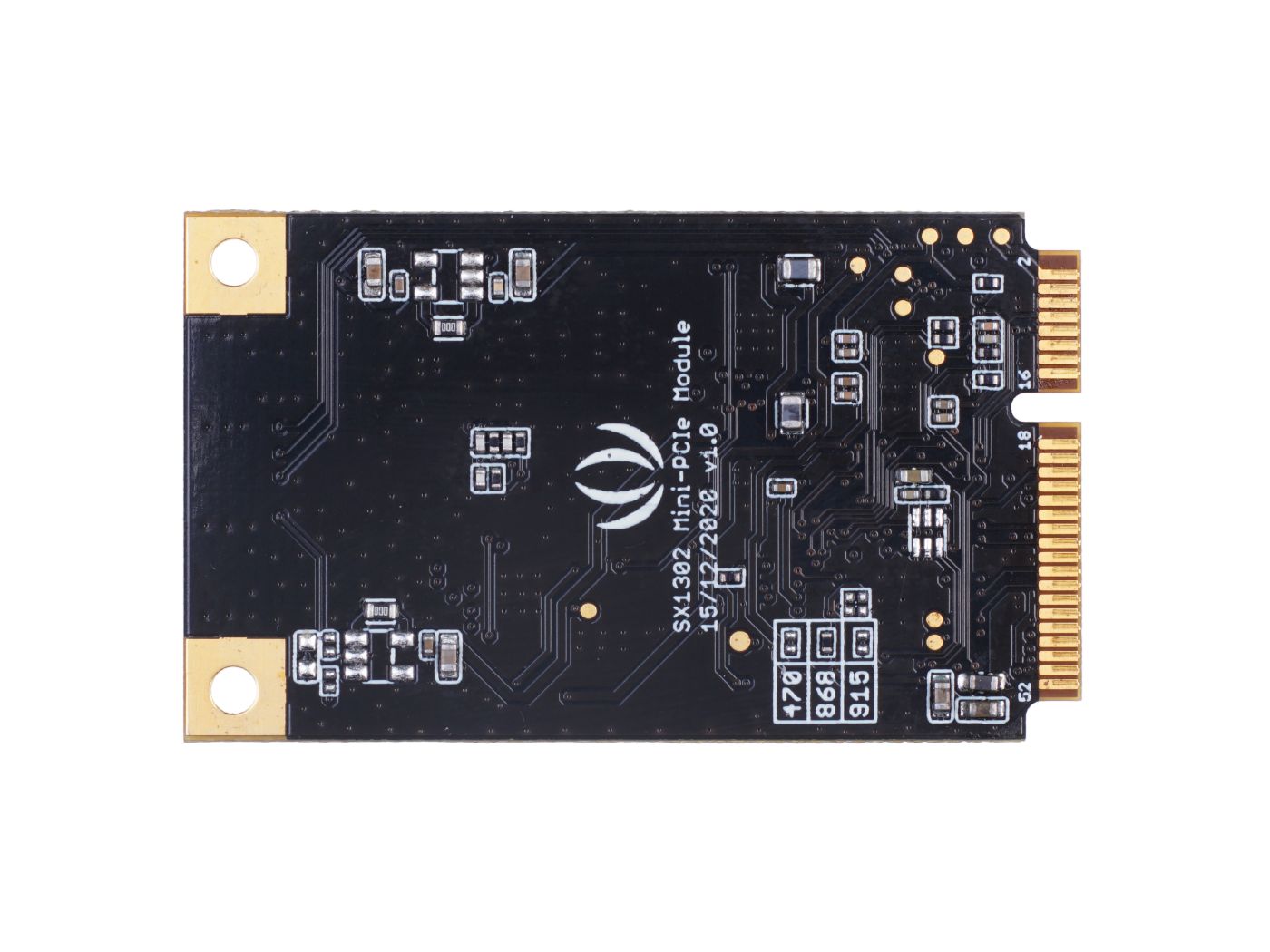

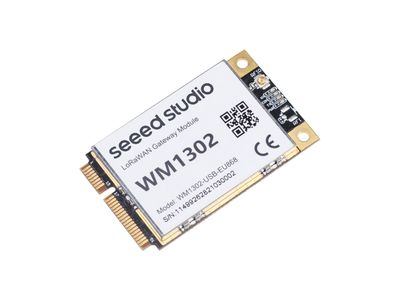

WM1302-moduuli on uuden sukupolven pitkän kantaman yhdyskäytävämoduuli mini-PCIe-muodossa, joka perustuu Semtech® SX1302 -tekniikkaan. Se kuluttaa erittäin vähän virtaa, tarjoaa erinomaisen suorituskyvyn ja on CE-, FCC- ja Telec-sertifioitu.
Ominaisuudet:
- Semtech® SX1302 -baseband LoRa® -siru, erittäin alhainen virrankulutus ja korkea suorituskyky.

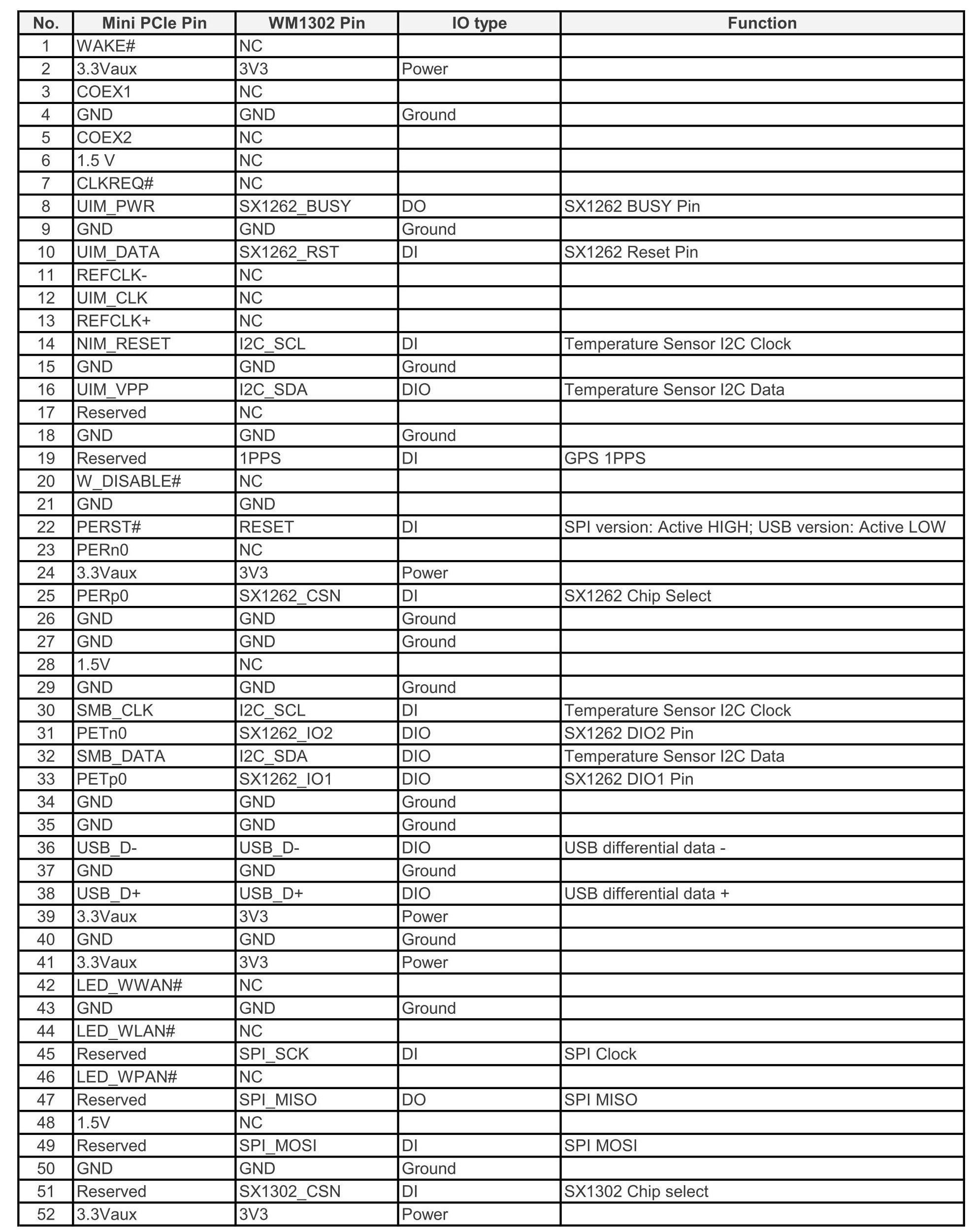

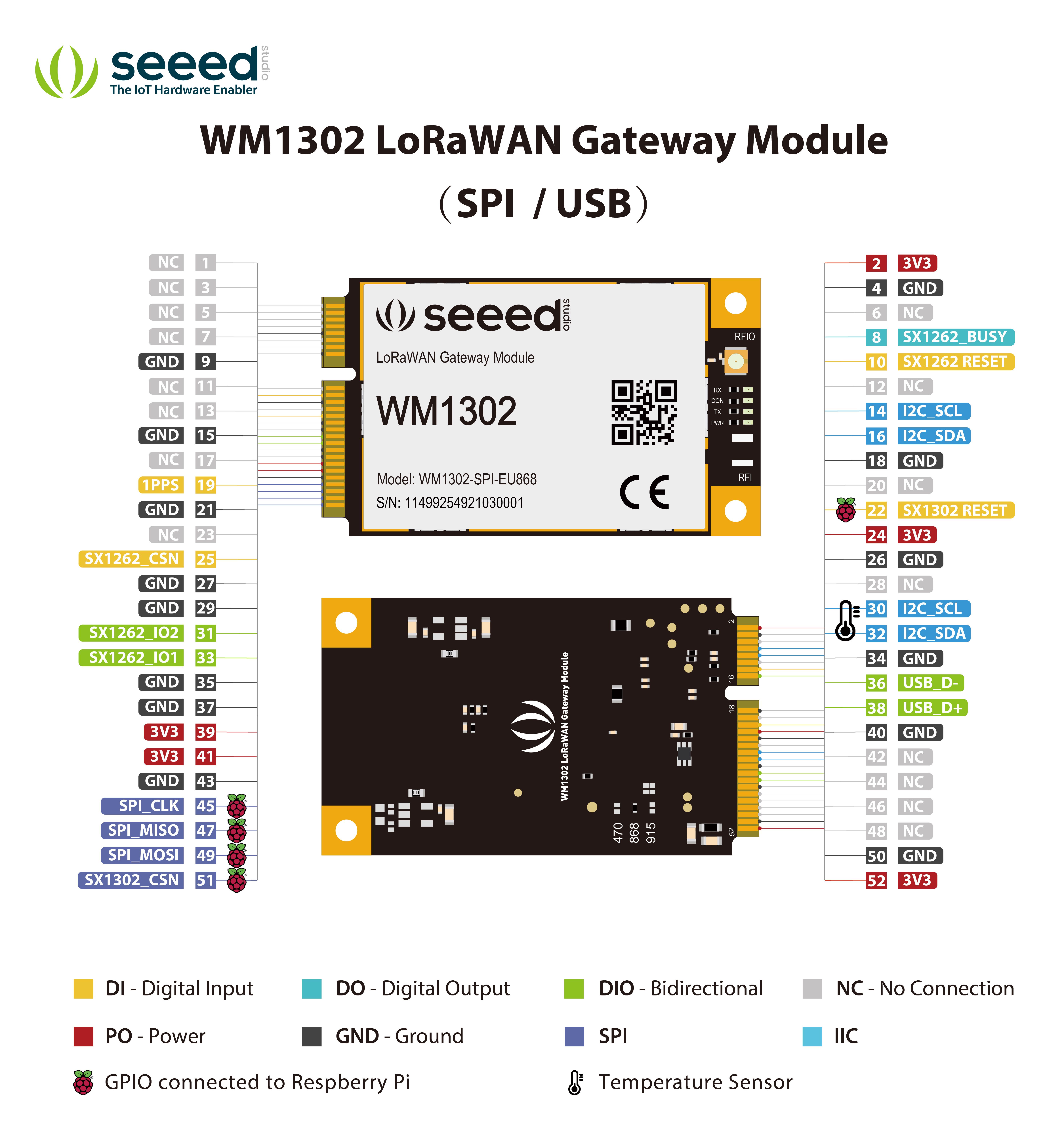

- Mini-PCIe-muotoinen, standardinmukaisella 52-napaisella kultaisella liittimellä, helppo integroida erilaisiin yhdyskäytävälaitteisiin.
- Erittäin alhainen käyttölämpötila, ei tarvitse ylimääräistä lämmönpoistoa, mikä pienentää LoRaWAN-yhdyskäytävän kokoa.
- Korkea herkkyys jopa -139 dBm @SF12 SX1250 TX/RX-etupäässä; TX-teho jopa 26 dBm @3,3 V.
- Sertifioitu CE(EU868), FCC ID(US915) ja TELEC(AS923) -sertifikaateilla. Yksinkertaistaa lopputuotteen sertifiointia.
Tekniset tiedot:
| Alue | EU868 |
|---|
| Taajuus |
863–870 MHz |
| Herkkyys |
-125 dBm @125 K/SF7
-139 dBm @125 K/SF12 |
| Lähetysteho |
26 dBm (3,3 V:n virtalähteellä) |
| LEDit |
Virta: Vihreä Konfigurointi: Punainen TX: Vihreä RX: Sininen |
| Muoto |
Mini PCIe, 52-napainen kultainen liitin |
| Virrankulutus (SPI-versio) |
Valmiustila: 7,5 mA
TX-maksimiteho: 415 mA
RX: 40 mA |
| Virrankulutus (USB-versio) |
Valmiustila: 20 mA
TX-maksimiteho: 425 mA
RX: 53 mA |
| LBT (Listen Before Talk) |
Tuki |
| Antenni liitin |
U.FL |
| Käyttölämpötila |
-40 °C – 85 °C |
| Mitat |
30 mm (leveys) × 50,95 mm (pituus) |
| Sertifiointi |
CE |
