TUOTETIEDOT

Tärkeimmät ominaisuudet

• Korkeasti integroitu Wi-Fi SoC: tehokas ESP8285 wifi-siru, tukee 802.11 b/g/n, 2.4~2.4835GHz jopa 72.2 Mbps, ja Ap&Station-tila.
• Tehokas CPU, jolla on korkea suorituskyky: kaksiytiminen 133MHZ Raspberry PI RP2040 -prosessori, jossa on 264KB SRAM, 2MB Flash, kello jopa 133 MHz:n kellotaajuudella
• Joustava yhteensopivuus ja käyttäjäystävällisyys: Kattava C/C++/MicroPython SDK, ohjelmistoesimerkkejä ja dokumentaatiotuki, C++/Micropython-tuki, Thonny-editor-yhteensopiva.
• Erittäin pienikokoinen: 18,0x 28,2x 1,0mm 32 pinniä SMT:tä
• Saatu useita sertifikaatteja: FCC- ja CE-sertifiointi

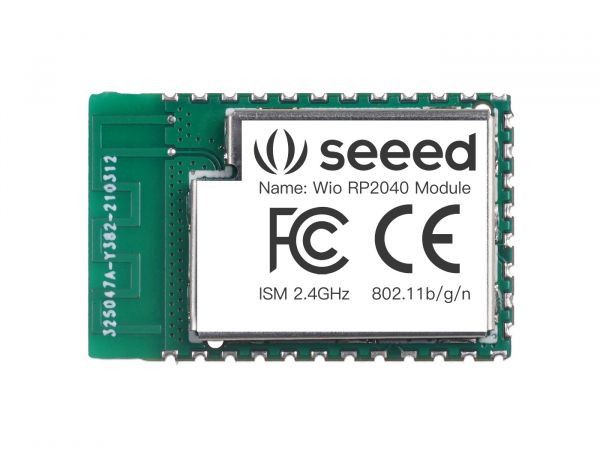

Kuvaus

Tämä rp2040 wlan-moduuli tukee Raspberry Pi Picon käyttämää Thonny-koodieditoria. Voit päivittää alkuperäisen Pico-projektisi Pico IoT -projektiksi muutamalla yksinkertaisella koodirivillä! Ja moduuli hyväksyy leimareikäpaketin muodon ja pienen koon, voit juottaa moduulin erilaisille PCB-levyille kätevämmin.

RP2040 + ESP8285 wifi-sirun yhdistelmän lisäksi levyssä on runsaasti liitäntöjä, mukaan lukien 32 GPIO PIN-koodia (20 PIN-koodia tukee PIO ja PWM), 2 UART, 4 ADC, 2 SPI ja 2 I2C. Jotkut nastat voidaan multipleksoida, kuten GP12 ja GP13 I2C-, SPI- ja UART-toiminnoilla. Tämän vuoksi 28 GPIO PIN:llä voidaan saavuttaa enemmän I/O PIN:iä ja liitäntöjä. Wio RP2040 -moduulissa on myös USB PIN, joka voidaan suunnitella ja liittää USB-liitäntään.

Tekniset tiedot

Sovellus

• Erilaisia Pico projekteja langattomilla toiminnoilla
• Langaton ohjaussovellus
• Smart Toys - langaton ääniohjattu leluauto
• Erilaiset IoT-projektit - kuten älykäs koti, älykäs ilmanlaadun seuranta jne.

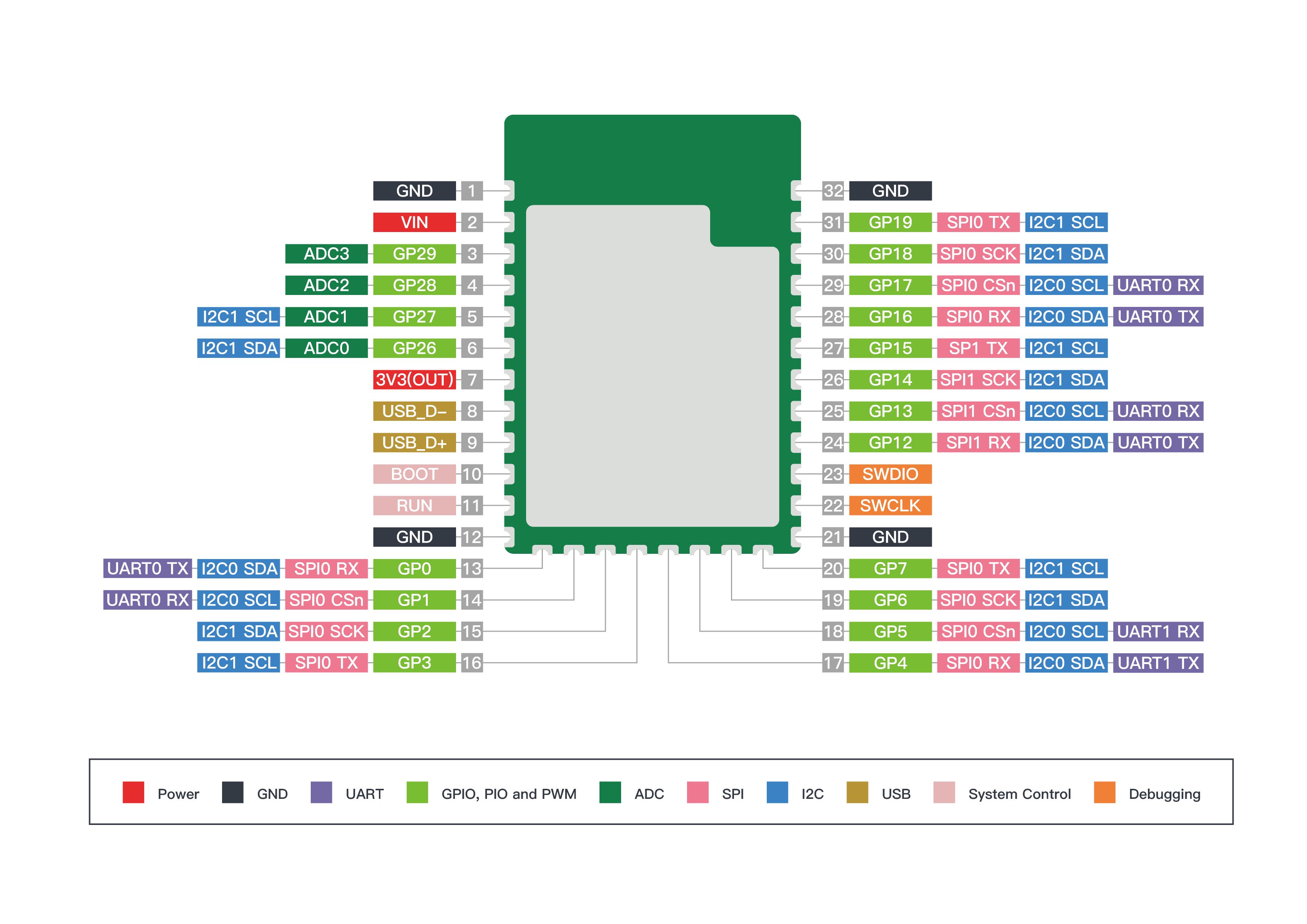

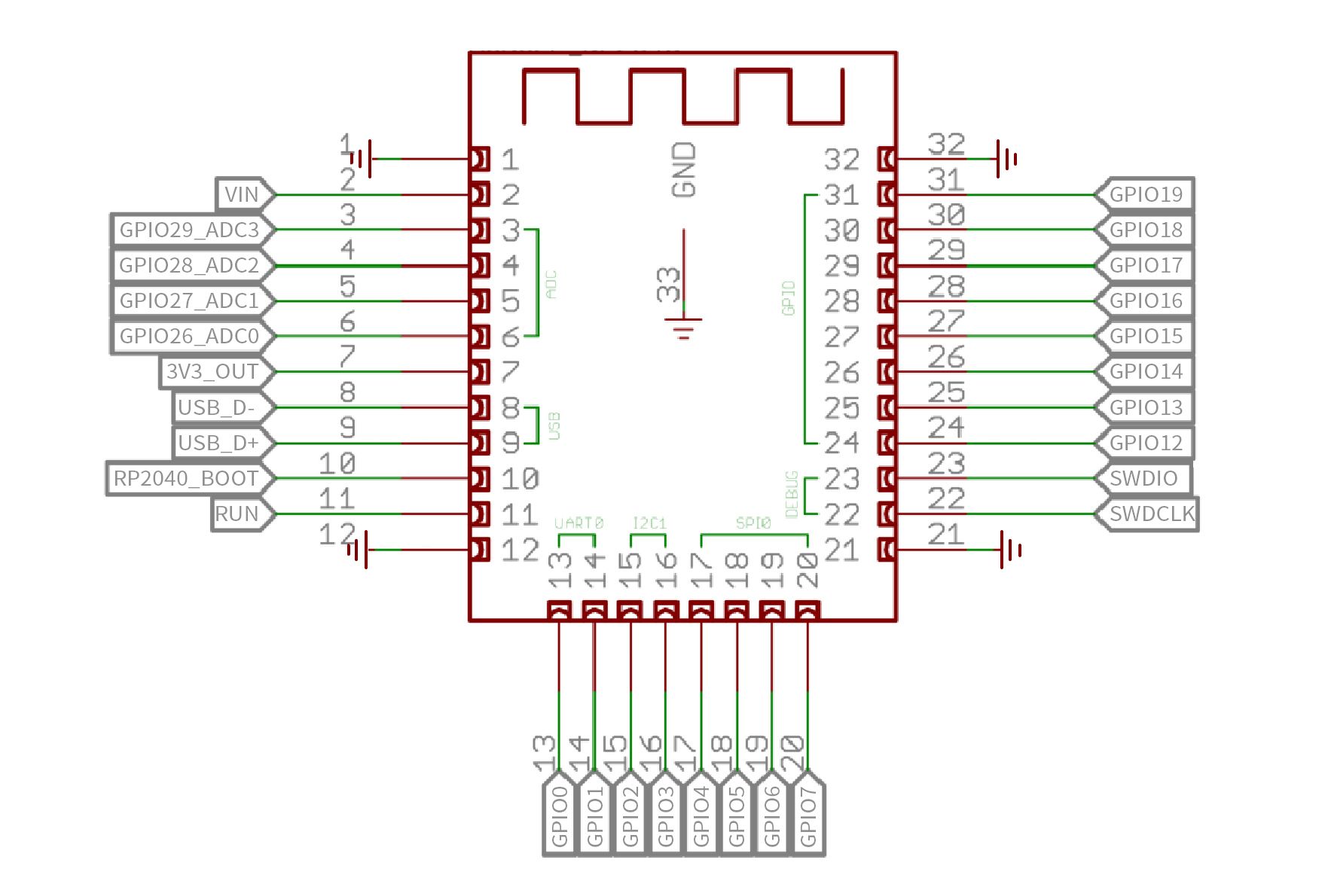

Pinout

[img-25504-left-desc_default]

Linkit

• Wiki Wio RP2040 -moduuli - Sisäänrakennettu langaton 2.4G-moduuli
