Waveshare Industrial IoT Wireless -laajennusmoduuli Raspberry Pi CM4:lle

32,00 € 64,01 €

Säästä 50%

30 pv alin hinta 64,01 €

Poistomyynnissä

Lisää kommentti tuotteesta tilaukselle

Nopea toimitus Suomesta

Luotettavat ja monipuoliset toimitusvaihtoehdot

Maksuvaihtoehdot

Lasku, verkkomaksut, kortit, MobilePay

Tuotekuvaus

Huom! Tuote toimitetaan ilman CM4 ja mobiilimoduulia.

Tämä on Raspberry Pi CM4:ään perustuva teollinen laajennusmoduuli, jossa on yleiset liitännät, kuten Gigabit Ethernet, HDMI, USB ja GPIO, ja joka mahdollistaa langattomien 4G / 5G / LoRa -kommunikaatiomoduulien liittämisen M.2- tai Mini-PCIe-liitännän kautta. Lisäksi on olemassa teollisia liitäntöjä/resursseja, kuten RS485, CAN ja RTC.

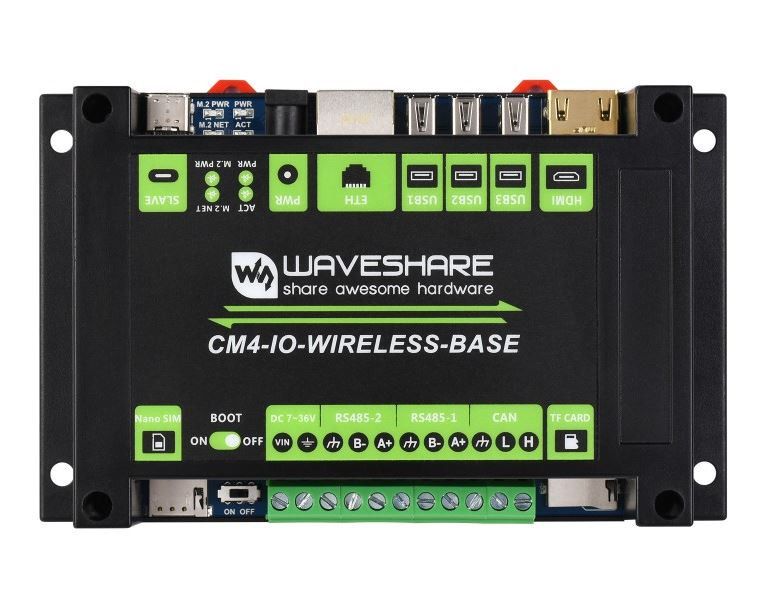

Yhdessä teollisen kiskoon asennettavan suojakotelon kanssa moduuli on ihanteellinen valinta IoT-yhdyskäytävän, 4G / 5G-reitittimen, IoT-tiedonkeruun tai jopa PLC-laitteen rakentamiseen teollisessa automaattisessa ohjausjärjestelmässä ja paljon muuta.

Tarvitaan ylimääräinen viestintämoduuli, jotta 5G/4G/3G/2G-soluverkko tai LoRa-yhdyskäytävätoiminto voidaan ottaa käyttöön!

Ominaisuudet

4G/3G/2G-viestintä, GNSS-paikannus, maailmanlaajuinen kattavuus.
Standardi Mini-PCIe-liitäntä, korkea yhteensopivuus
Multi-constellation korkean tarkkuuden paikannus GNSS-vastaanottimen tuki.
Soveltuu LTE-, UMTS- ja GSM-verkkoon, jossa on maailmanlaajuinen kattavuus.
Runsaat ohjelmistotoiminnot: OTA, LBS, TLS, VoLTE.
Jopa 150 Mbps (maksimi) downlink-tiedonsiirtonopeus ja 50 Mbps (maksimi) uplink-tiedonsiirtonopeus.
Tukee suosittuja käyttöjärjestelmäajureita: Windows, Linux, Android jne.
SIM7600G-H-PCIE-sarjan AT-komennot ovat yhteensopivia SIM7500/SIM7600-sarjan moduulien kanssa.

Tekniset tiedot

CM4 SOCKET	Sopii kaikkiin Compute Module 4:n variantteihin.
VERKKOVERKKO	Gigabit Ethernet RJ45
M.2 B KEY / Mini-PCIe (sovittimen kautta), langattoman 5G / 4G / LoRa-moduulin liittämiseen.
Nano-SIM-korttipaikka, tukee tavallista Nano-SIM-korttia 5G/4G/3G/2G-viestintää varten.
USB	USB 2.0 × 3
PIN-KANTA	Eristämätön RS485 × 2, eristämätön CAN × 1, osittaiset GPIO-nastat
KAMERA	MIPI CSI-2 × 1 (15-nastainen 1,0 mm:n FPC-liitin)
VIDEO	HDMI × 1, tukee 4K 30fps-ulostuloa
RTC	Reaaliaikainen kello, jossa on paristopistorasia ja kyky herättää Compute Module 4 -moduuli 4
TALLENNUS	MicroSD-korttipaikka Compute Module 4 Lite -muunnoksia varten (ilman eMMC:tä).
TUULETTIMEN PÄÄLLE	5V/12V, mahdollistaa nopeuden säätämisen ja mittaamisen.
VIRTALÄHDE	5V tai 7~36V
MITAT	145 × 90 × 40mm

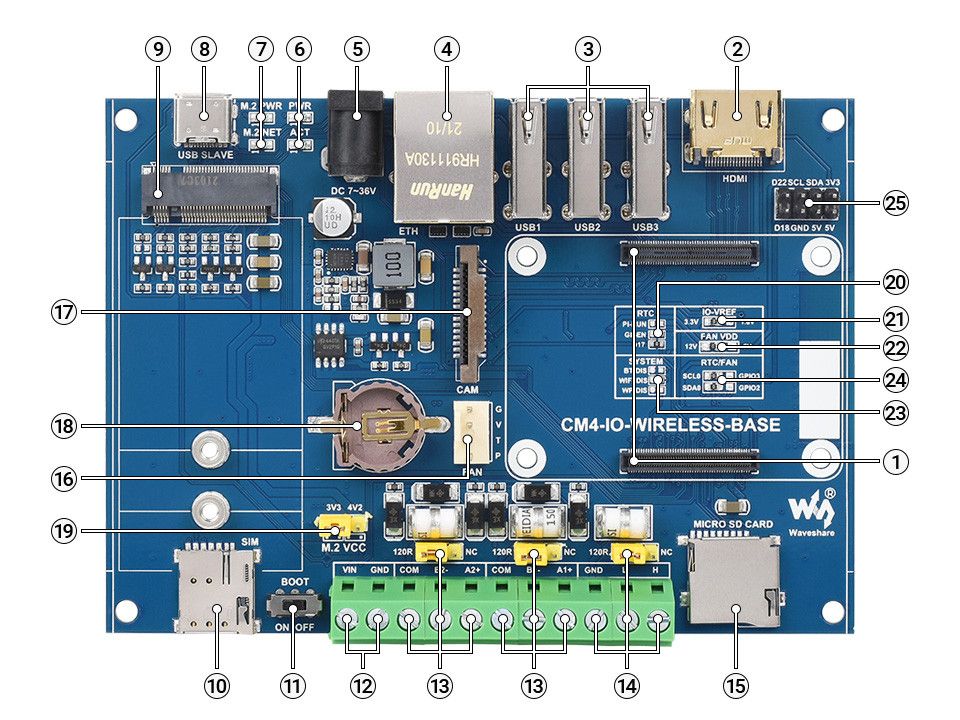

Sisältää seuraavat osat

[img-25984-left-desc_default]

CM4-pistorasia
Sopii kaikille Compute Module 4 -mallin muunnoksille.
HDMI-liitin
tukee 4K 30fps -ulostuloa
USB 2.0 -portit
3x USB 2.0, erilaisten USB-laitteiden liittämiseen
RJ45 Gigabit Ethernet
10/100/1000M yhteensopiva
DC-virtalähde
7 ~ 36V DC-tulo
CM4-tilan merkkivalo
PWR: Raspberry Pi -virran merkkivalo
ACT: Raspberry Pi:n toimintatilan ilmaisin
4G/5G-moduulin tilan ilmaisin
M.2 PWR: moduulin aktivoinnin merkkivalo
M.2 NET: moduulin toimintatilan ilmaisin
PWR & USB
5V DC-virtalähde tai USB-ohjelmointiportti
M.2 B KEY
tukee 4G/5G-moduuleja tai muita USB-kanavaa käyttäviä viestintämoduuleja.
Nano-SIM-korttipaikka
tukee tavallista Nano-SIM-korttia 5G/4G/3G/2G-viestintää varten.
BOOT-valinta
ON: CM4 käynnistyy USB-C-liitännästä.
OFF: CM4 käynnistyy eMMC- tai Micro SD-kortilta.
DC-virransyöttö
7 ~ 36V DC-tulo
Kaksinkertainen eristämätön RS485
2x RS485, 600W salamasuojalla, ylijännitesuojalla ja 15KV ESD-suojalla (varattu 120R valinnainen tasapainotusvastuksen hyppyjohdin).

Eristämätön CAN
ESD-suojaus ja transienttipiikkijännitesuojaus (varattu 120R:n valinnainen tasapainotusvastuksen hyppyjohdin).
Micro SD-korttipaikka
Micro SD-kortin liittämistä varten, jossa on valmiiksi poltettu kuva (VAIN Lite-vaihtoehto).
FAN-liitäntä
jäähdytystuulettimen kytkemistä varten, mahdollistaa nopeuden säätämisen ja mittaamisen
CAM
MIPI CSI -kameraportti, 15-nastainen, 1 mm:n piki
RTC-pariston pidike
tukee CR1220 nappiparistoa
M.2 VCC:n valinta
Valitse 3,3V tai 4,2V virtalähde.
RTC-keskeytyksen konfigurointi
PI-RUN: CM4 käynnistyy uudelleen RTC-keskeytyksen yhteydessä.
GL-EN: CM4:n virrankatkaisu RTC-keskeytyksen yhteydessä.
D17: D17-nasta aktivoituu RTC-keskeytyksen yhteydessä (oletus).
IO-VREF-valinta
aseta CM4:n IO-logiikkatasoksi 3,3V (oletus) tai 1,8V.
FAN-virransyötön valinta
valitse 12V (oletus) tai 5V virta tuulettimen ohjausta varten.
Järjestelmän toimintojen konfigurointi
BT_DIS: Bluetooth pois käytöstä, vain CM4:lle, jossa on antennivaihtoehto.
WiFi_DIS: WiFi pois käytöstä, vain CM4:ssä, jossa on antennivaihtoehto.
WP_DIS: käynnistystilan kytkin, käytetään AINOASTAAN silloin, kun ei käynnistetä eMMC- tai SD-kortilta.
RTC/FAN I2C-väylän valinta
SDA0/SCL0: I2C-10 on jaettu CSI/DSI:n kanssa (oletus)
GPIO3/2: I2C-1 jaetaan GPIO-otsikon kanssa.
Osittainen GPIO-otsikko
sisältäen 1x I2C, 2x GPIO-nastat ja virtalähteen.

Osaluettelo

CM4-IO-WIRELESS-BASE x1
PCIe-4G/LoRa-sovitin x1
Ruuvimeisseli x1
Ruuvipaketti x1

Linkit

Tuotetiedot

Saatavuus Poistomyynnissä
Valmistaja Waveshare
Tuotepolku Etusivu Kehityskortit teollinen-raspberry-pi Raspberry Pi CM pohjakortit Waveshare IoT Wireless Expansion for CM4
SKU RPI-CM4-9834
Ominaisuudet
- Yhteensopiva Raspberry Pi Compute Module 4 (CM4)
- Valmistajan malli CM4-IO-WIRELESS-BASE
- Klikkaa tarkemmat tiedot https://www.waveshare.com/wiki/CM4-IO-WIRELESS-BASE
