Waveshare CM4 POE IO BOARD
Varastossa alle 5 kpl
SKU#: RPI-CM4IOW
Waveshare CM4 POE IO BOARD
Varastossa alle 5 kpl
SKU#: RPI-CM4IOW

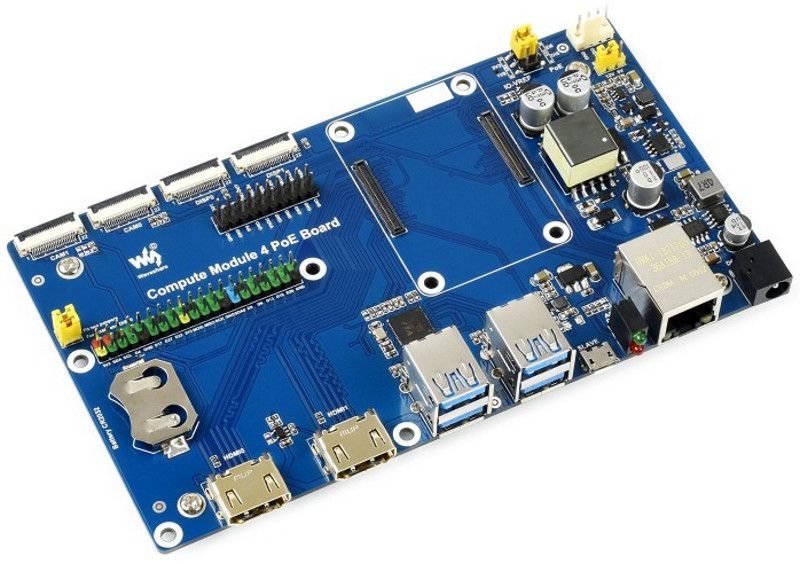

Waveshare Compute Module 4 PoE Board - Raspberry Pi Compute Module 4 IO Board PoE-ominaisuudella, kaikille CM4:n muunnoksille.
28,83 € 57,64 €
Säästä 50%
30 pv alin hinta 57,64 €
Poistomyynnissä
Tuotekuvaus
Ominaisuudet
| POE | integroitu 802.3af-yhteensopiva PoE-piiri (5V/2.5A) |
|---|---|
| USB | 4x USB 3.2 Gen1 -porttia Mikro-USB-portti |
| Ethernet | Gigabit Ethernet RJ45, jossa PoE-tuki |
| Otsikko | Värikoodattu 40PIN GPIO-otsikko |
| Tuuletin | 5V / 12V vakiotuuletinliitin |
| Virransyöttö | 7V~36V |
| CM4-liitäntä | Sopii kaikille Compute Module 4 -mallien muunnoksille. |
| RTC | Reaaliaikainen kello, jossa on paristopistorasia ja joka voi herättää Compute Module 4:n. |
| Video | 2x MIPI DSI -näytön FPC-liittimet (22-nastainen kaapeli 0,5 mm:n jakovälillä). |
| Kamera | 2x MIPI CSI-2 -kameran FPC-liittimet (22-nastainen 0,5 mm:n kaapeli). |
| SD-korttipaikka | MicroSD-korttipaikka Compute Module 4 Lite (ilman eMMC:tä) -muunnoksia varten. |

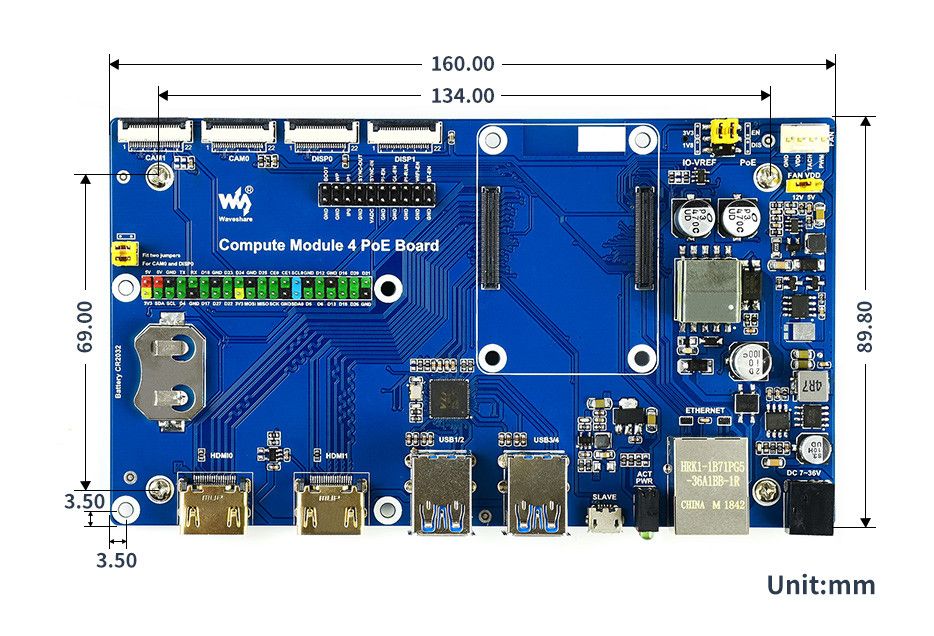

| Mitat | 160 × 90 mm |
Yhdistäminen Compute Module 4 -moduuliin
Vakiomallinen CM4-liitäntä ja värikoodattu Raspberry Pi 40PIN GPIO-liitäntä.
Sopii Compute Module 4:n kaikkiin variantteihin

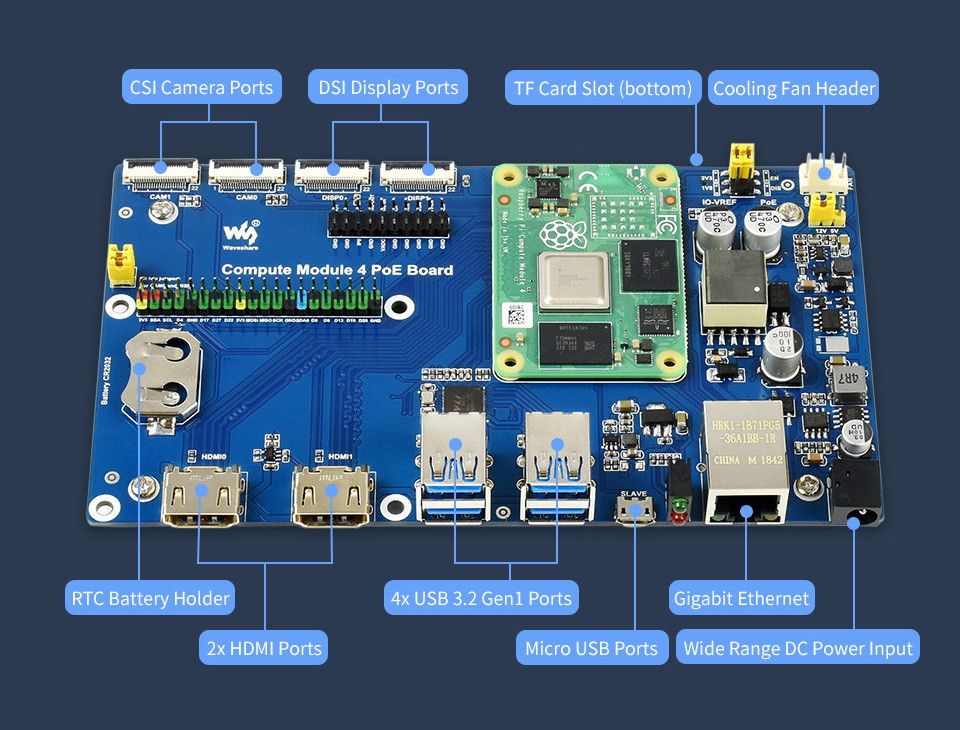

Runsaat oheislaiteliittimet
Sisäänrakennetut liittimet, mukaan lukien CSI/DSI/RTC/HDMI/USB/ETH/TF-kortti.
- CM4-liitäntä
Sopii kaikille Compute Module 4:n vaihtoehdoille - Virransyöttö
7~36V:n laajamittainen virtalähde - Gigabit Ethernet -liitin
Gigabit Ethernet RJ45, jossa on PoE-tuki - USB SLAVE -portti
mahdollistaa järjestelmäkuvan polttamisen Compute Moduleen 4 eMMC-muunnosta - USB3.2-portit
4x USB 3.2 Gen1 -porttia, erilaisten USB-laitteiden liittämiseen - HDMI-portit
2x HDMI-porttia, tukee kahta 4K 30fps -ulostuloa - RTC
RTC-paristokotelo, mahdollistaa RTC:hen liittyvät toiminnot, kuten herättämisen, sammuttamisen, uudelleenkäynnistyksen jne. - CAM
2x MIPI CSI -kameraporttia - DISP
2x MIPI DSI-näyttöportti - FAN
jäähdytystuulettimen liittämiseen, mahdollistaa nopeuden säätämisen ja mittaamisen - FAN-virran valinta
5V tai 12V jännite tuulettimen käyttämiseksi. - IO-VREF/PoE-valinta
CM4 IO:n logiikkataso: 3,3V tai 1,8V.
PoE: käyttöön (EN) tai pois käytöstä (DIS). - 40PIN GPIO-liitäntä
- CAM0 ja DISP0 I2C-väylä
asenna hyppääjät, kun käytät CAM0:ta tai DISP0:ta. - Muut kokoonpanot
- Kaksi LED-ilmaisinta
punainen: Raspberry Pi -virran merkkivalo
vihreä: Vadelma Pi:n toimintatilan ilmaisin - TF-korttipaikka (alapuolella)
aseta Micro SD-kortti, jossa on valmiiksi poltettu järjestelmä, Compute Module 4 Lite -moduulin käynnistämistä varten.
Tuotetiedot
- Saatavuus Poistomyynnissä
- Valmistaja Waveshare
- Tuotepolku Etusivu Kehityskortitteollinen-raspberry-piRaspberry Pi CM pohjakortit Waveshare CM4 POE IO BOARD
- SKU RPI-CM4IOW
- Ominaisuudet
- Yhteensopiva Raspberry Pi Compute Module 4 (CM4)
- Valmistajan malli Compute Module 4 POE Board (18606)
- Klikkaa tarkemmat tiedot https://www.waveshare.com/wiki/Compute_Module_4_POE_Board
