Huom! Tuote toimitetaan ilman CM4-moduulia.

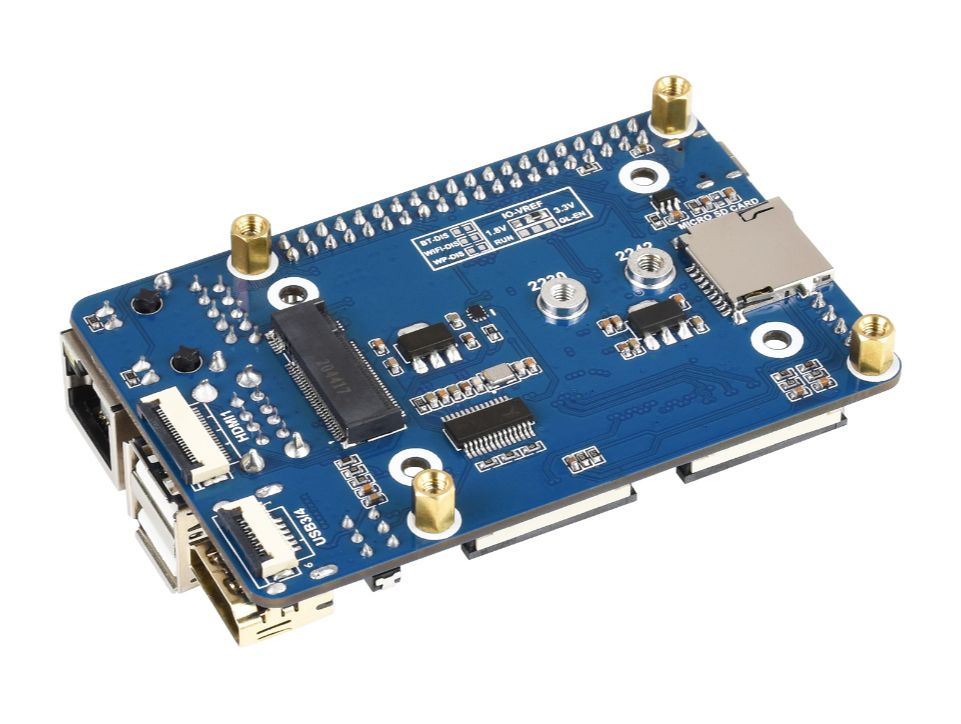

Mini Base Board for Compute Module 4. Soveltuu Raspberry Pi CM4:n evaluointiin tai integroitavaksi lopputuotteisiin.

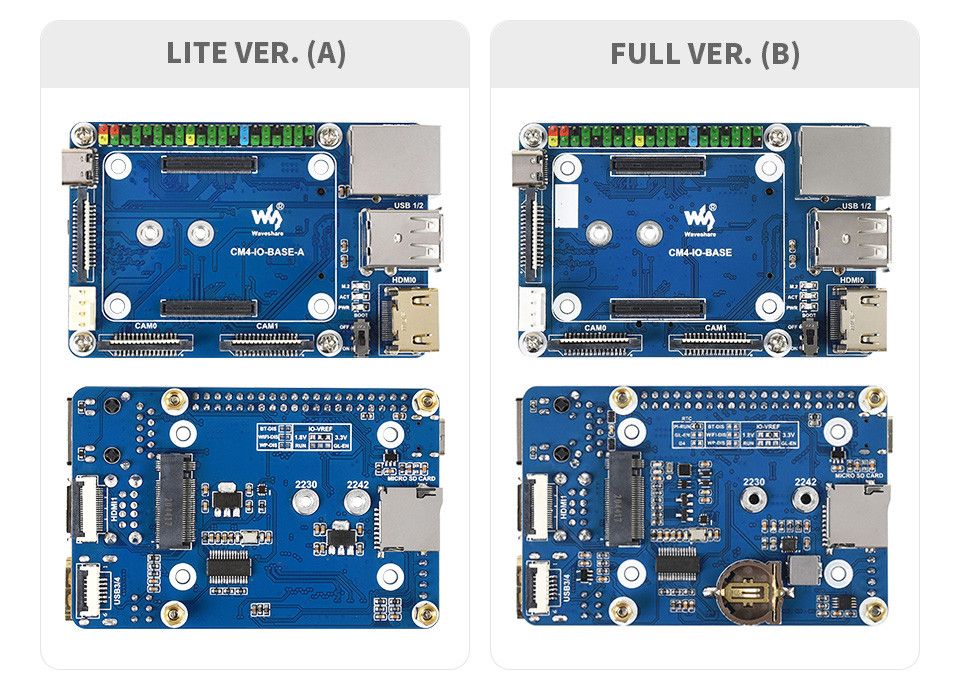

Mitä eroja
B-versiota lukuun ottamatta A-versiossa EI ole RTC:tä, tuuletinohjainta eikä paristokoteloa, mikä on kustannustehokkaampaa.
[img-26003-left-desc_default]
- Standardi CM4-pistorasia ja värikoodattu Raspberry Pi 40PIN GPIO-otsikko.
- Sopii Compute Module 4 Lite/EMMC-sarjan moduuliin.
- Mukana useita liittimiä, mukaan lukien: USB/RJ45 Gigabit Ethernet/Micro SD-korttipaikka/M.2-korttipaikka: CSI/DSI/FAN/HDMI/USB/RJ45 Gigabit Ethernet/Micro SD-korttipaikka/M.2-korttipaikka

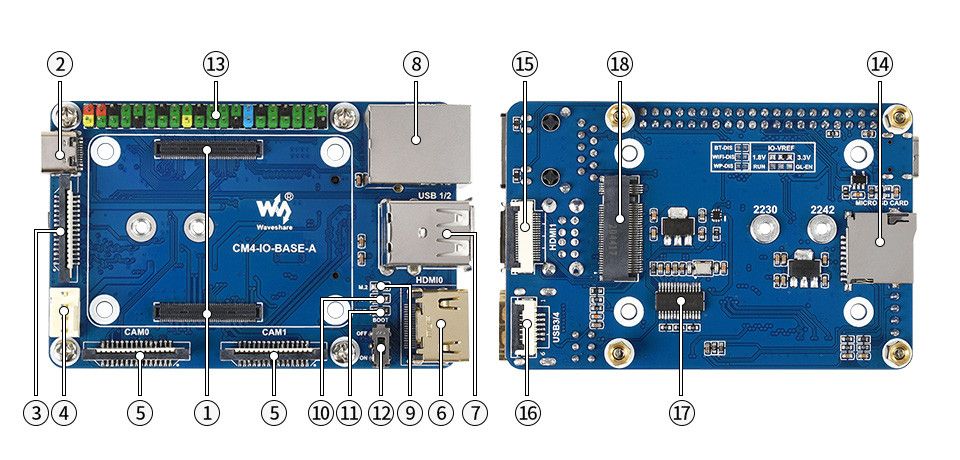

Mitä on mukana
[img-26004-left-desc_default]
- CM4-liitäntä
Sopii kaikille Compute Module 4 -mallin muunnoksille.
- Virransyöttö/ohjelmointi
5V/2,5A:n virtalähde, tai käytetään eMMC:n polttamiseen
- DISP
MIPI DSI -näyttöportti
- FAN
Jäähdytystuulettimen kytkemistä varten, mahdollistaa nopeuden säätämisen ja mittaamisen.
- CAM
2x MIPI CSI -kameraportti
- HDMI0-liitin
HDMI0-portti, tukee 4K 30fps-ulostuloa
- USB 2.0 -portit
2x USB 2.0 -porttia, erilaisten USB-laitteiden liittämiseen
- Gigabit Ethernet -liitin
Gigabit Ethernet RJ45-liitin, 10 / 100 / 1000M verkkotuki
- M.2 ilmaisin
M.2-liitännän toimintatilan ilmaiseminen
- ACT-ilmaisin
ilmaisee Raspberry Pi:n toimintatilan
- PWR-ilmaisin
ilmaisee Raspberry Pi:n virtalähteen tilan
- BOOT-valinta
ON: CM4 käynnistetään USB-C-liitännästä.
OFF: CM4 käynnistetään eMMC- tai Micro SD-kortilta.
- 40PIN GPIO-liitäntä
- Micro SD-korttipaikka
Micro SD-kortin liittämistä varten, jossa on valmiiksi poltettu kuva (VAIN Lite-versio).
- HDMI1 FFC-liitin
HDMI1-portti, tukee 4K 30fps-ulostuloa
- USB 2.0 FFC-liitin
voidaan liittää sovittimen kautta
- FE1.1S
USB HUB -piiri, joka laajentaa yhden USB-portin 4x portiksi.
- M.2-korttipaikka
tukee erilaisia NVME SSD-levyjä tai viestintämoduuleja, joissa on PCIE M.2 KEY-M -liitäntä.
