Huom! Tuote toimitetaan ilman CM4-moduulia.

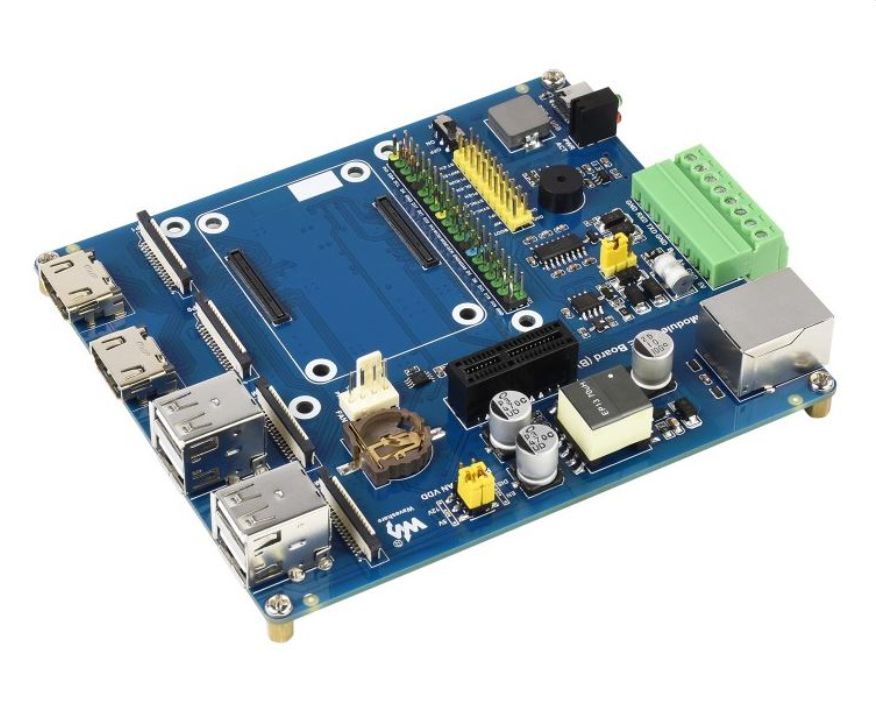

Compute Module 4 PoE 4G Board on Raspberry Pi Compute Module 4:lle (ei sisälly toimitukseen) suunniteltu teollisen luokan IO-peruslevy. Se on pohjalevy, jota voidaan käyttää Raspberry Pi Compute Module 4:n kanssa ja joka tukee PoE-virransyöttöä ja 5V DC-virransyöttöä, ja siinä on neljä USB2.0-porttia, joita käyttäjät voivat käyttää kätevästi.
Tekniset tiedot
| CM4 SOCKET |
Sopii kaikille Compute Module 4:n muunnoksille. |
|---|
| VERKKOVERKKO |
Gigabit Ethernet RJ45-liitin, integroitu 802.3af-yhteensopiva PoE-piiri (5V/2,5A). |
|---|
| LIITIN |
Raspberry Pi 40PIN GPIO-liitäntä, eristämätön RS485, eristämätön RS232, PCIe Gen 2 × 1. |
|---|
| USB |
USB 2.0 tyyppi A × 4 |
|---|
| NÄYTTÖ |
MIPI DSI -näyttöportti × 2 (15-nastainen 1,0 mm:n FPC-liitin) |
|---|
| KAMERA |
MIPI CSI-2 -kameraportti × 2 (15-nastainen 1,0 mm:n FPC-liitin). |
|---|
| VIDEO |
HDMI-portti × 2, tukee 4K 30fps-ulostuloa |
|---|
| RTC |
Reaaliaikainen kello, jossa on paristopistorasia ja kyky herättää Compute Module 4 -moduuli 4 |
|---|
| TALLENNUS |
MicroSD-korttipaikka Compute Module 4 Lite -muunnoksia varten (ilman eMMC:tä). |
|---|
| TUULETTIMEN PÄÄLLE |
mahdollistaa nopeuden säädön ja mittauksen, 5V / 12V |
|---|
| POWER INPUT |
5V |
|---|
| MITAT |
124.5 × 108.8mm |
|---|
Mitä on mukana

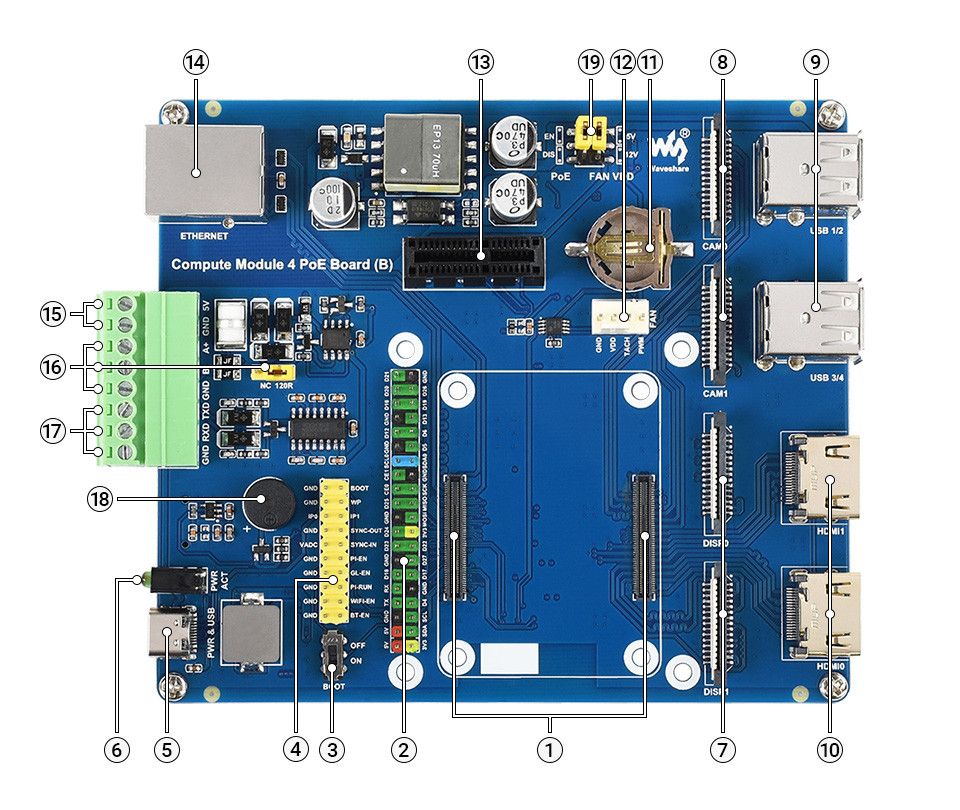

[img-25991-left-desc_default]
- CM4-pistorasia
Sopii kaikille Compute Module 4 -mallin muunnoksille.
- 40PIN GPIO-liitäntä
- BOOT-valinta
ON: CM4 käynnistetään USB-C-liitännästä.
OFF: CM4 käynnistetään eMMC- tai Micro SD-kortilta.
- Muut toiminnalliset nastat
- USB Type-C virransyöttö / ohjelmointi
5V/2,5A virransyöttö,
mahdollistaa myös järjestelmäkuvan polttamisen Compute Module 4:n eMMC-muunnoksiin.
- Tilaindikaattorit
ACT: Raspberry Pi:n käyttötilan ilmaisin
PWR: Raspberry Pi:n virran merkkivalo
- DISP
2x MIPI DSI -näyttöportti
- CAM
2x MIPI CSI -kameraportti
- USB2.0-portit
4x USB2.0-porttia, erilaisten USB-laitteiden liittämiseen
- HDMI-portit
2x HDMI-porttia, tukee kahta 4K 30fps -ulostuloa
- RTC-pariston pidike
tukee CR1220 nappiparistoa
- FAN-otsikko
jäähdytystuulettimen liittämistä varten, mahdollistaa nopeuden säätämisen ja mittaamisen
- PCIe Gen 2 × 1 -liitäntä
PCIe Gen 2 × 1 -moduulien liittämistä varten
- Gigabit Ethernet -liitin
Gigabit Ethernet RJ45 PoE-tuella, 10/100/1000M-yhteensopiva.
- DC 5V lähtö
- RS485
600W:n salamasuojalla, ylijännitesuojalla ja 15KV:n ESD-suojauksella,
käänteinen valinnainen 120R tasapainotus vastus hyppyjohdin
- RS232
TVS-diodilla, ylijännitesuojalla ja ESD-suojauksella varustettuna.
- Summeri
- FAN_VDD/PoE-valinta
Jäähdytystuulettimen käyttöjännite: 12V tai 5V
PoE: käyttöön (EN) tai pois käytöstä (DIS).

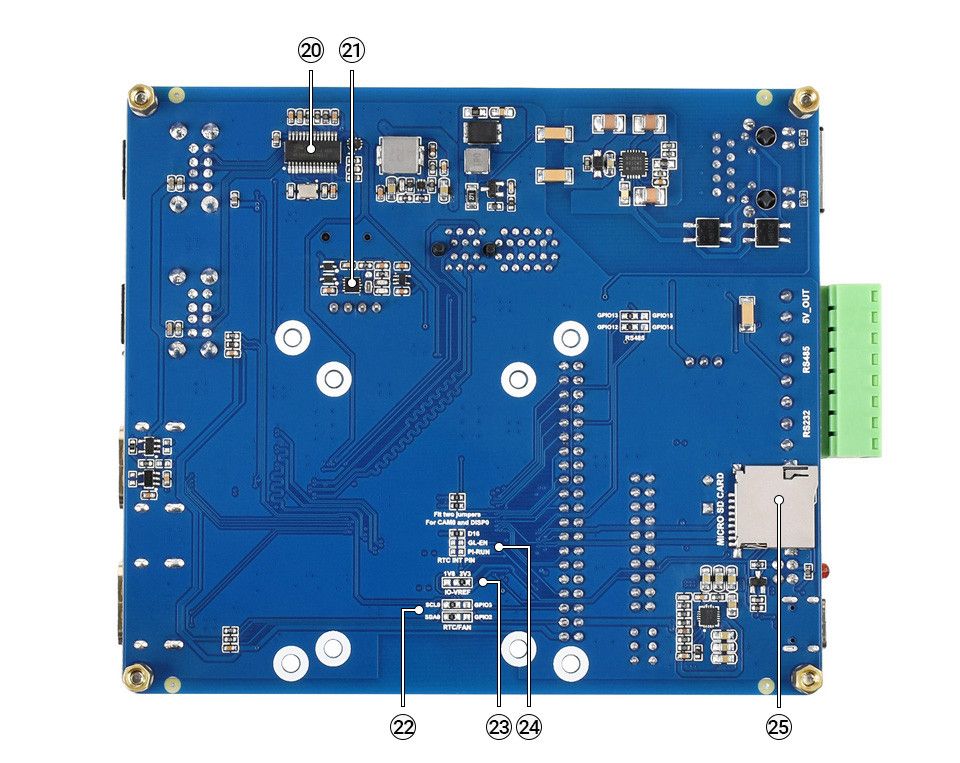

[img-25992-left-desc_default]
- FE1.1S
USB-laajennussiru
- PCF52063ATL
RTC-siru
- RTC/FAN
I2C-väyläkytkin,
SDA0/SCL0: I2C-10 on yhteinen CSI/DSI:n kanssa.
GPIO3/2: I2C-1 on jaettu 40PIN-otsikon kanssa.
- IO-logiikkatason valinta
aseta CM4:n IO-logiikkatasoksi 3,3 V tai 1,8 V.
- RTC-keskeytyksen konfigurointi
PI-RUN: CM4 käynnistyy uudelleen RTC-keskeytyksen yhteydessä.
GN-EN: CM4:n virrankatkaisu RTC-keskeytyksen yhteydessä.
D4: D4-nasta aktivoituu RTC-keskeytyksen yhteydessä.
- Micro SD-korttipaikka
Aseta Micro SD-kortti, jossa on valmiiksi poltettu järjestelmä, Compute Module 4 Lite -järjestelmän käynnistämistä varten.
