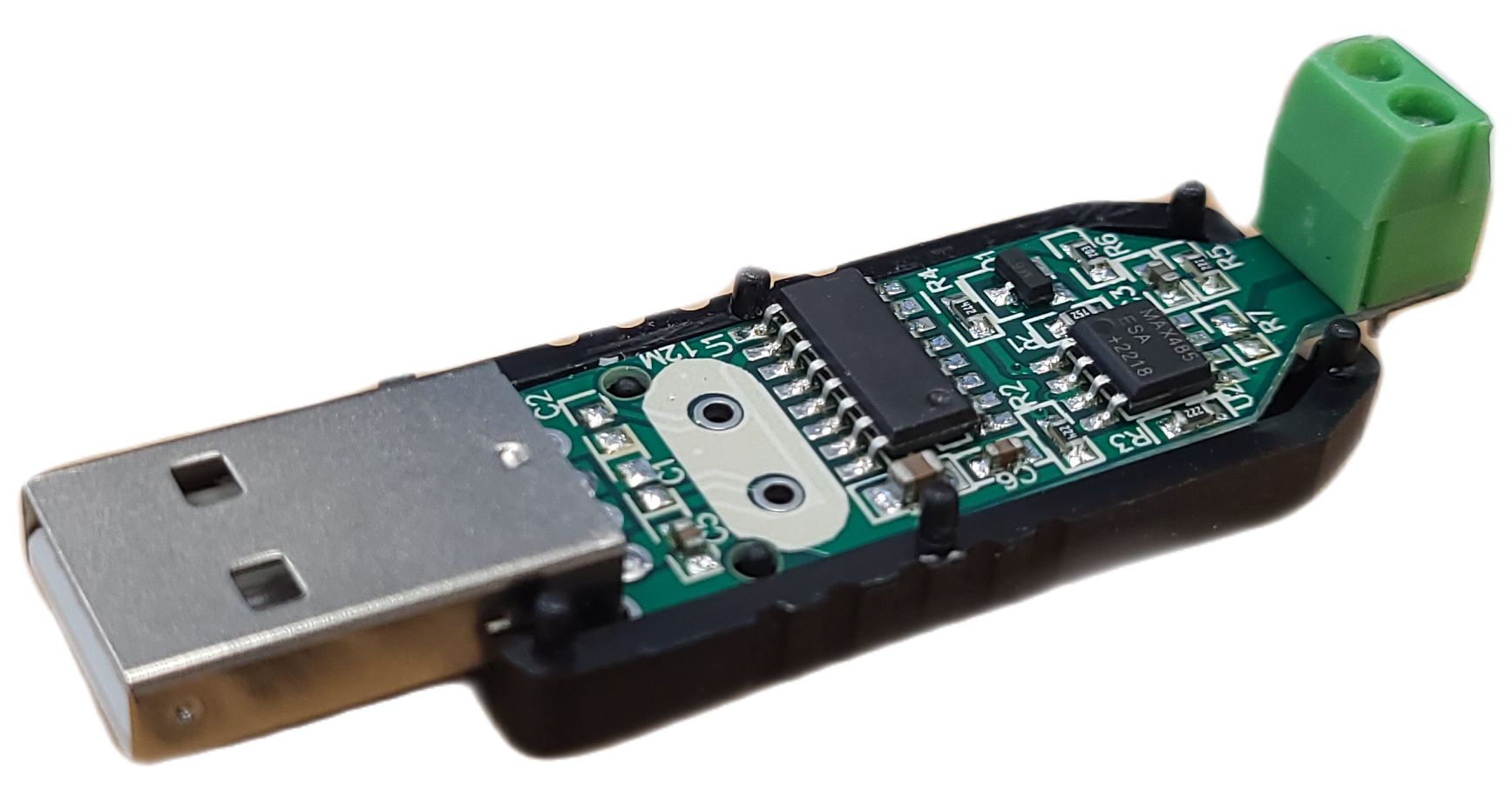

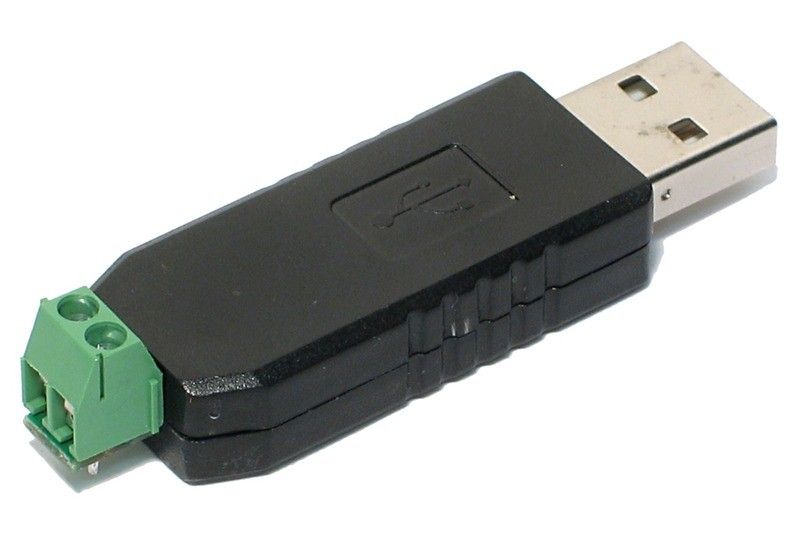

Laite perustuu piiriin HL-340. RS485 puolta hoitaa MAX485ESA+. Väylävastus (R7) on kalustamatta mutta paikka löytyy tarvittaessa. A(-) -kontakti on vihreän liittimen vasemmalla puolen edestäpäin katsottuna. Muista kytkeä A - A ja B - B.

Alla muutamia Linux 3.13 kernelin tuottamia logiotteita:

ID 1a86:7523 QinHeng Electronics HL-340 USB-Serial adapter usbserial: USB Serial support registered for ch341-uart
