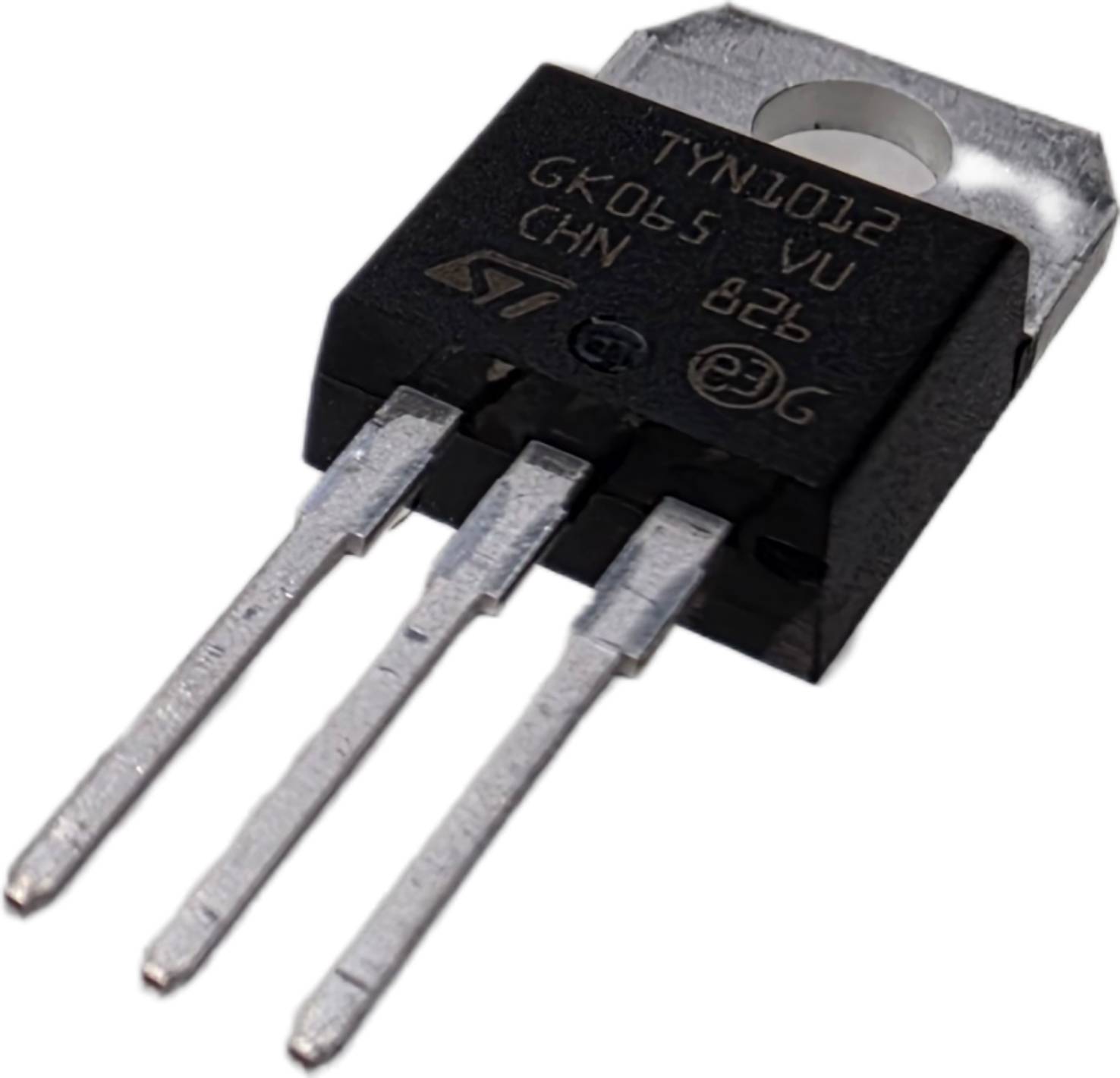

TYN1012RG Tyristori (SCR) 1000V 12A TO-220AB

TYN1012RG on STMicroelectronicsin valmistama tehokas SCR-tyristori vaativiin tehonohjaus- ja suojaussovelluksiin. Komponentti soveltuu esimerkiksi moottoriohjauksiin, ylijännitesuojauksiin (crowbar), käynnistysvirtarajoituksiin, jännitteensäätöpiireihin sekä sytytysjärjestelmiin.

Tekniset tiedot

• Tyyppi: SCR-tyristori
• Maksimi estojännite (VDRM/VRRM): 1000 V
• RMS-johtovirta (IT(RMS)): 12 A
• Keskimääräinen johtovirta (IT(AV)): 8 A
• Portin liipaisuvirta (IGT): maks. 15 mA
• Portin liipaisujännite (VGT): maks. 1,3 V
• Syöksyvirta (ITSM): jopa 140 A

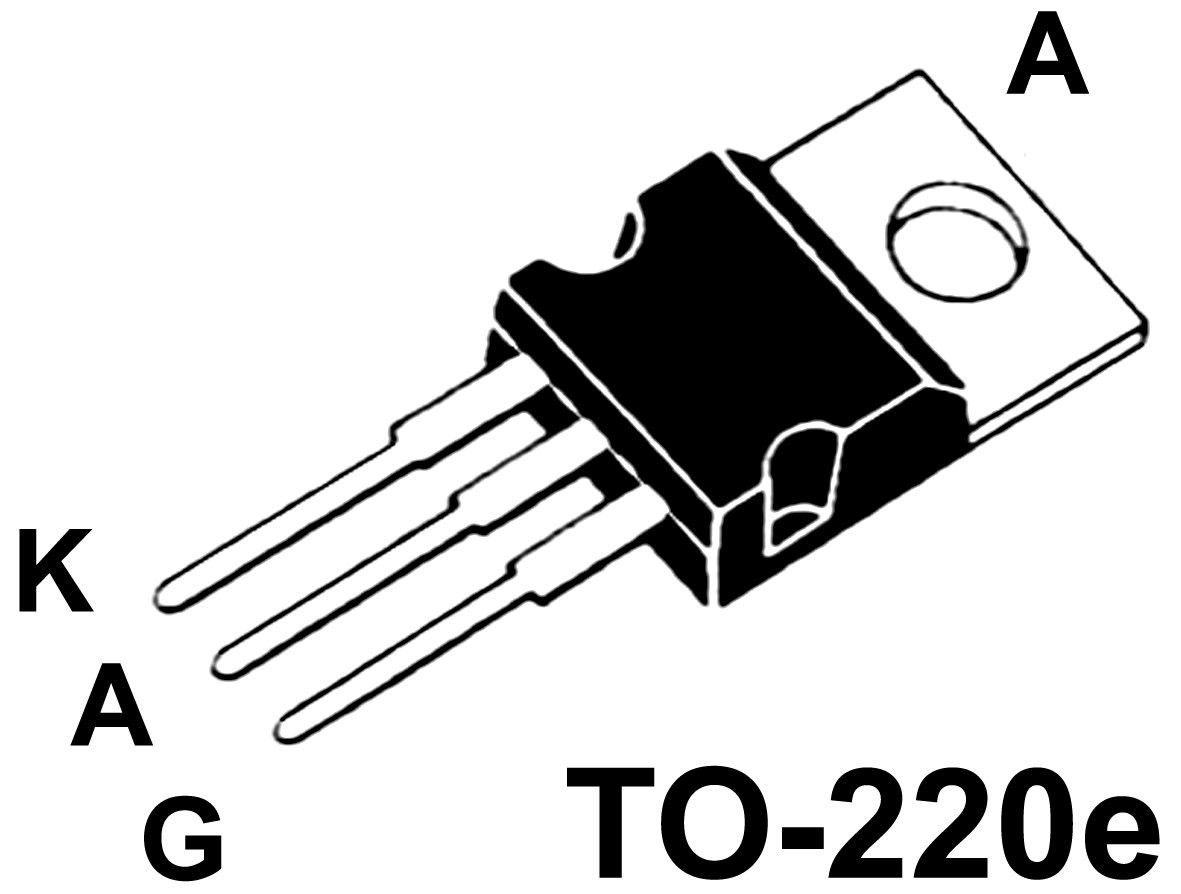

• Kotelotyyppi: TO-220AB
• Asennustapa: THT, läpiladottava
• Käyttölämpötila: -40...+125 °C

Ominaisuudet

• Korkea 1000 V estojännite
• 12 A RMS-virrankesto
• Pieni portin ohjausvirta
• Suuri hetkellinen syöksyvirrankesto
• Soveltuu teollisuus- ja verkkovirtasovelluksiin
• Luotettava TO-220AB-kotelo jäähdytysmahdollisuudella

Tyypilliset käyttökohteet

• Moottorien nopeudensäätö
• Ylijännitesuojaus (crowbar)
• Pehmokäynnistimet ja käynnistysvirtarajoittimet
• Tehonsäätimet
• Kapasitiiviset purkauspiirit
• Teollisuuden ohjauslaitteet
