Tämän pyöreän sormenjälkimoduulin ytimenä on ID809-prosessori, joka käyttää uutta IDfinger6.0-sormenjälkialgoritmia. Ja integroitu siru pienentää myös sormenjälkimoduulin kokoa. Tuotteen rakenne on yksinkertainen, ja modulaarinen rakenne parantaa tuotteen vakautta ja johdonmukaisuutta. Sormenjälkitunnistinmoduuli tukee UART-viestintätilaa, ja SDK-kehityssarjan avulla se voidaan liittää mihin tahansa mikrokontrolleriin tai järjestelmään TTL-sarjan avulla, mikä on kätevää toissijaista kehitystä varten. Sen mukana toimitetaan myös 6-nastainen Molex-tyylinen 1 mm:n pitchillä varustettu liitin, jonka voit helposti leikata ja juottaa suoraan johtimiin.

• Red to GND
• Yellow to Microcontroller TX (data out from microcontroller)
• Black to Microcontroller RX (data in from microcontroller)
• Green to 3.3V VIN
• Blue to IRQ (can leave disconnected)
• White to 3.3V VCC (can leave disconnected)

Ominaisuudet

• Good experience and high security: The brand-new IDfinger6.0 fingerprint algorithm is deeply optimized and fully accelerated; Fingerprint recognition has fast speed and high security, and it supports 360-degree recognition at any angle.
• High performance and low power consumption: The module CPU is produced by advanced technology, with ARM® Cortex™-M4 core, which has fast operation speed and low power consumption.
• Complete functions: It integrates functions such as fingerprint collection, image processing, feature extraction, fingerprint registration, fingerprint comparison, fingerprint deletion, and other functions.
• Easy to develop: support Windows, Android, embedded systems, standard UART communication, and provide SDK development kit
• Compact size: simple structure, small size, can be flexibly embedded in various products with limited size
• Durable: high electrostatic withstand voltage, strong anti-interference ability, and sturdy shape.

Speksit

• Aktiivinen kapasitiivinen tunnistin voi tallentaa 200 sormenjälkeä
• 1:1 todentamisaika on noin 300 ~ 400 ms.
• Kommunikaatiomenetelmä isännän kanssa on UART
• Anturin pikseliresoluutio on 508 dpi.
• Tunnistimen pikselimäärä on 160x160.
• 360° sormenjäljen syöttö ja vertailu
• Tunnistimen ulkokehyksen koko on halkaisijaltaan 12,8 m, sormenjäljen tunnistusalue 8,0 mm x 8,0 mm.
• Tunnistimen naarmuuntumisenestoluokitus on 4H, ja antistaattinen taso on +/- 15kV.
• Tuotteen työympäristö on -40 -60 ℃/<RH 90%.
• Tuotteen piirilevyn halkaisija on 21mm, asennus on 19mm, korkeus on 5mm.
• CNC-koneistettu metallikehä, sekä aukko.

Toimitus

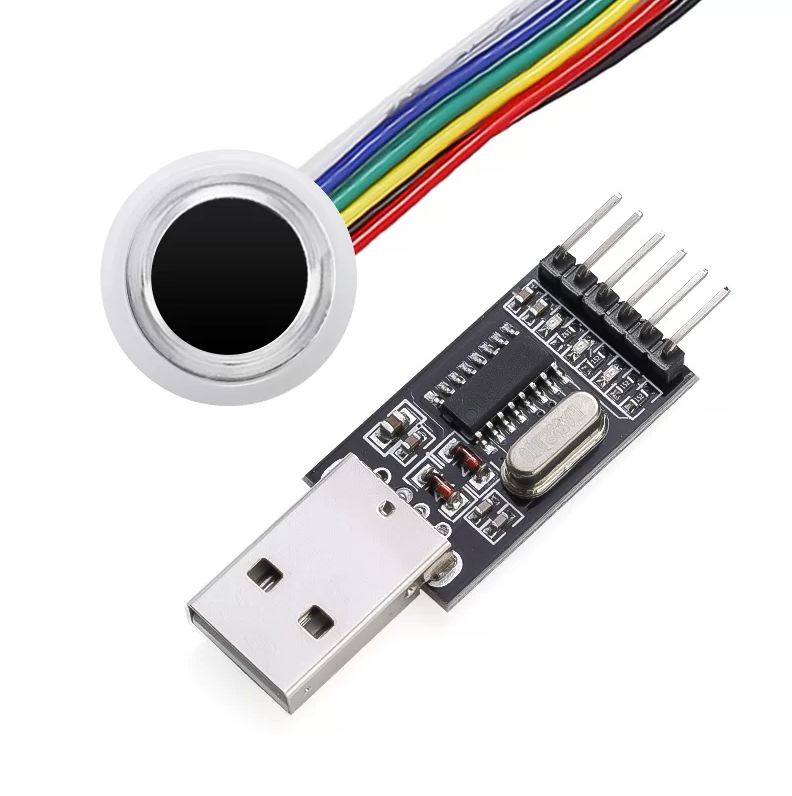

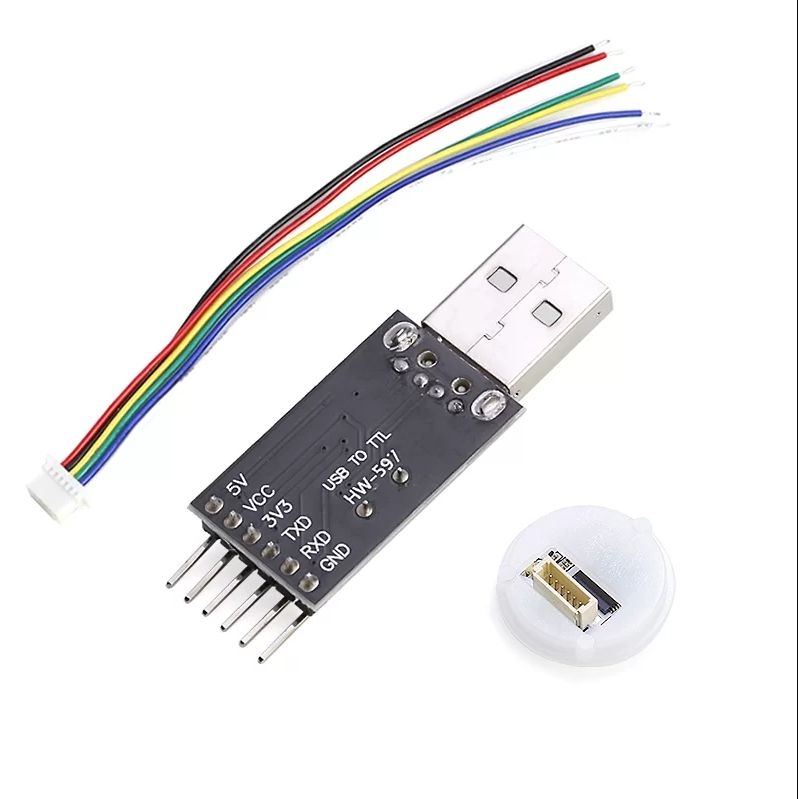

• 1x fingerprint sensor module
• 1x 6 pins cable
• 1x USB to TTL converter
