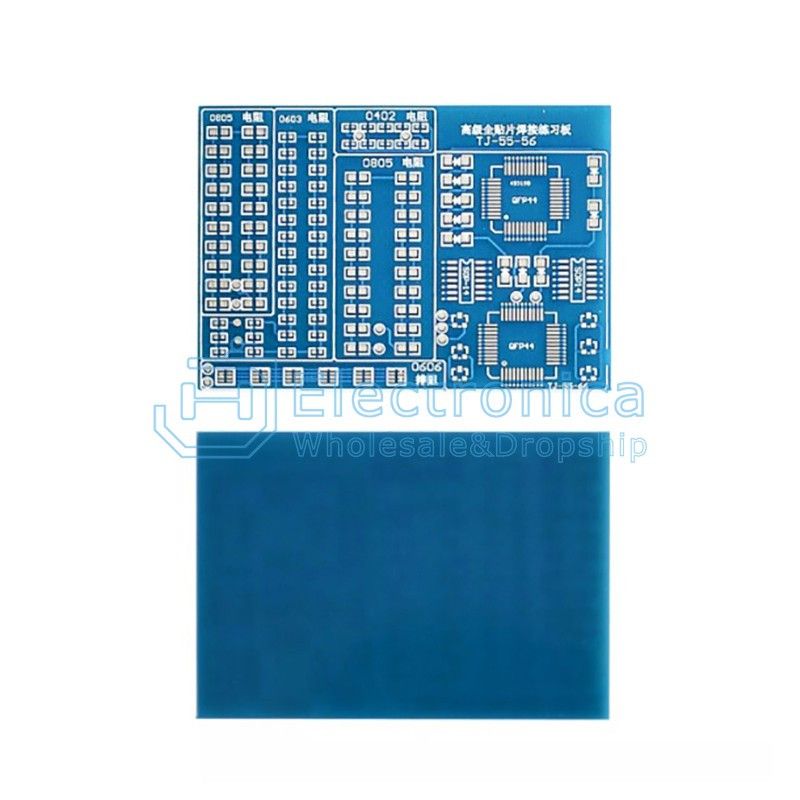

Tämä JH-Electronica SMT SMD Component Welding Practice Board DIY Kit on harjoittelupakkaus, joka on tarkoitettu käytettäväksi SMT (Surface Mount Technology) ja SMD (Surface Mount Device) -komponenttien juottamisharjoittelussa. Sisältöön kuuluu pieni piirilevy (80 x 60 x 1,6 mm), sekä erilaisia ​​SMT- ja SMD-komponentteja, joita voit harjoitella juottamaan. Tämä DIY-harjoittelupakkaus on erinomainen valinta kaikille, jotka haluavat oppia juottamaan SMT- ja SMD-komponentteja tai parantaa taitojaan tällä alueella.

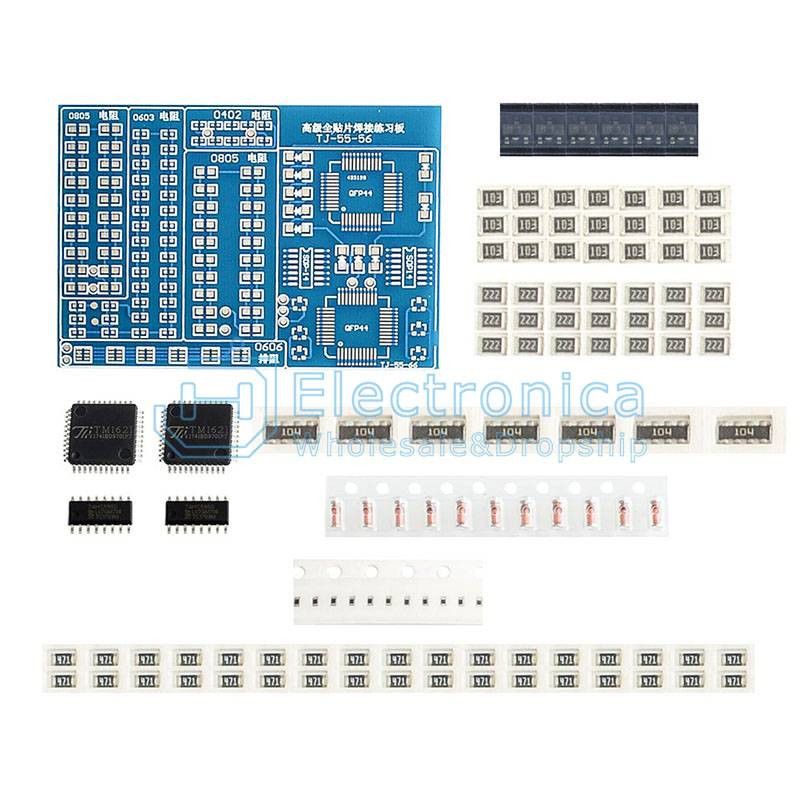

Piirilevyn lisäksi mukaan tulee yhteensä 110 komponenttia yhdeksästä eri kategoriasta.

Osaluettelo

1. Resistor class -- package is 0805 (20 pieces, all in series, the total resistance is R1)
2. Resistor class -- the package is 0603 (34 pieces, all in series, the total resistance is R2)
3. Resistance class -- package is 0402 (10 pieces, all in series, total resistance is R3)
4. Resistance exclusion class -- the package is 0603 (6 pieces, all in series, with test points)
5. Capacitor class -- the package is 0805 (20 pieces, all in series, the total capacity is C1)
6. Diode class -- 3216 (10 PCS, all in series, test point for DA)
7. Triode -- SOT-23 (6 PCS, with test point)
8. Integrated chip class -- packaged in SO-14 (2 PCS, with test point)
9. Integrated chip class -- LQFP44 (2 PCS, with test point)
