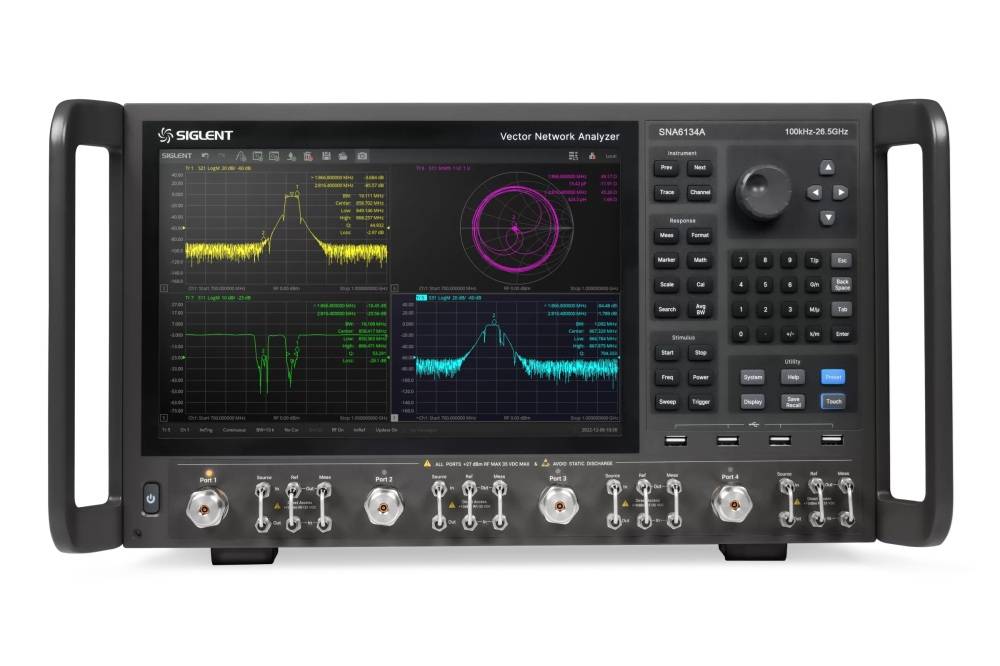

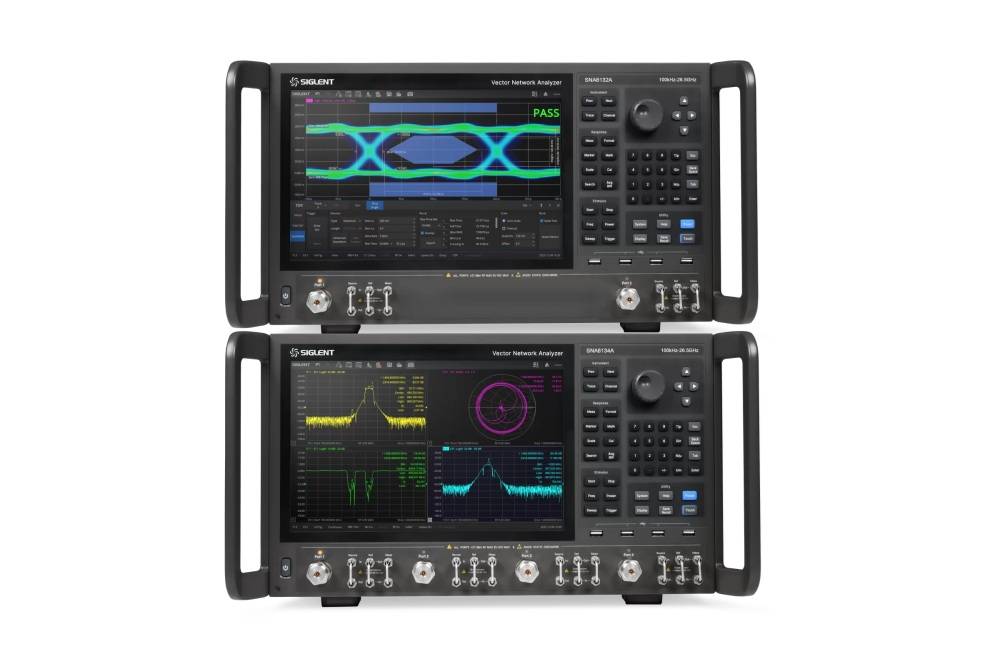

Siglent SNA6134A on SNA6000A-sarjan 4-porttinen vektoripiirianalysaattori, jonka taajuusalue on 100 kHz–26,5 GHz. Laite soveltuu RF- ja mikroaaltolaitteiden suorituskyvyn mittaamiseen ja analysointiin sironta-, differentiaali- ja aikatasoparametrien avulla.
SNA6134A:n mittauksilla voidaan määrittää esimerkiksi heijastus- ja siirtokertoimia sekä suodattimien Q-arvoa, kaistanleveyttä ja insertointihäviötä. Etupaneelin jumper-liitäntä mahdollistaa suoran pääsyn vastaanottimeen (Direct Receiver Access, DRA).
Laite on varustettu 12,1 tuuman kosketusnäytöllä, jossa useita mittausikkunoita voidaan näyttää samanaikaisesti. Mittaustietoja voidaan tallentaa muistiin ja verrata nykyisiin mittaustuloksiin. HDMI/DVI-D-videolähtö mahdollistaa ulkoisen näytön käytön, ja laitetta voidaan ohjata etänä USB-liitännän tai web-palvelimen kautta.
Ominaisuudet
- Taajuusalue: 100 kHz–26,5 GHz
- Kanavat: 4
- Mittaukset: sirontaparametrit, differentiaaliparametrit ja aikatasoparametrit
- RF- ja mikroaaltomittaukset: heijastus- ja siirtokertoimien määrittäminen
- Suodatinmittaukset: Q-arvo, kaistanleveys ja insertointihäviö
- Direct Receiver Access (DRA): etupaneelin jumper-liitäntä vastaanottimen suoraa käyttöä varten
- Impedanssimuunnos: kyllä
- Mittauspinnan siirto: kyllä
- Raja-arvotestaus: kyllä
- Ripple-testaus: kyllä
- Fixture-simulointi: kyllä
- Adapterin poisto ja lisäys: mittauskorjausten säätö adapterin poistamista tai lisäämistä varten
- Näyttö: 12,1 tuuman kosketusnäyttö
- Mittausikkunat: useita ikkunoita voidaan näyttää samanaikaisesti
- Data Hold: mittaustietojen säilytys ja vertailu
- Videolähtö: HDMI/DVI-D
- Etäohjaus: USB- tai web-palvelinyhteyden kautta
