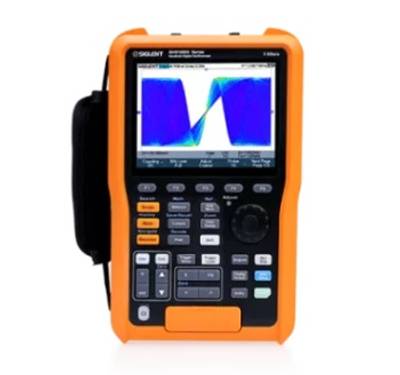

Siglent SHS1102X on kaksikanavainen kannettava digitaalinen oskilloskooppi, joka yhdistää oskilloskoopin, sarjaliikenteen laukaisun ja dekoodauksen, spektrianalyysin, dataloggerin sekä yleismittarin samaan laitteeseen.
SHS1102X tarjoaa 100 MHz kaistanleveyden, enintään 1 GSa/s reaaliaikaisen näytteistysnopeuden ja 12 Mpts muistisyvyyden. Kaksi galvaanisesti erotettua kanavaa mahdollistavat kelluvien ja differentiaalisten signaalien mittaamisen.
Kannettava rakenne ja IP51-luokitus soveltuvat mittauksiin laboratorioympäristöjen lisäksi myös erilaisissa huolto- ja kenttäsovelluksissa. Dataloggerilla voidaan tallentaa aaltomuotoja jatkuvasti jopa 22 tunnin ajan 25 kSa/s näytteistysnopeudella.
Ominaisuudet
- Kanavat: 2 galvaanisesti erotettua oskilloskooppikanavaa
- Kaistanleveys: 100 MHz
- Reaaliaikainen näytteistysnopeus: 1 GSa/s (1 kanava), 500 MSa/s (2 kanavaa)
- Muistisyvyys: enintään 12 Mpts
- Eristysjännite: CAT III 600 Vrms, CAT II 1000 Vrms
- Oskilloskooppitoiminnot: aaltomuotojen mittaus ja analysointi
- Sarjaliikenne: laukaisu ja dekoodaus
- Spektrianalyysi: kyllä
- Dataloggeri: jatkuva aaltomuodon tallennus jopa 22 tunnin ajan 25 kSa/s näytteistysnopeudella
- Yleismittari: True RMS, 6000 laskentapistettä
- Yleismittarin mittaukset: jännite, virta, resistanssi, kapasitanssi, diodi ja jatkuvuus
- Trendikuvaaja: mittausarvon muutosten tarkastelu määritetyllä aikavälillä
- Tiedostojen tallennus: asetukset, aaltomuodot, näyttökuvat ja CSV-tiedostot USB-muistille
- Suojausluokitus: IP51
Pakkaus sisältää
- Siglent SHS1102X -käsioskilloskooppi
Linkit
Valmistajan tuotesivu
