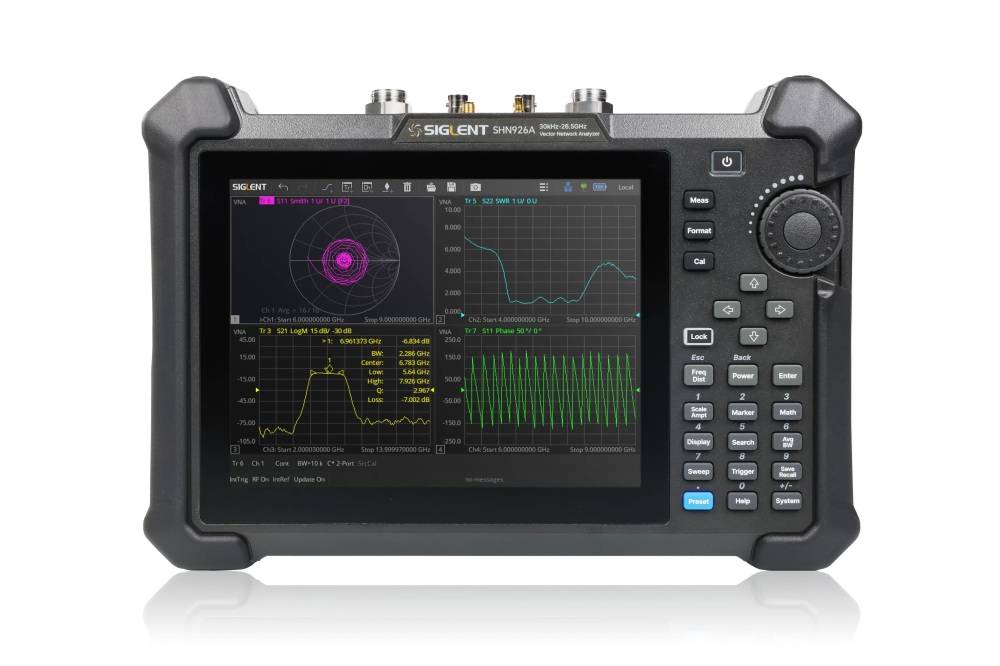

SHN914A soveltuu esimerkiksi suodattimien Q-arvon, kaistanleveyden ja insertointihäviön määrittämiseen. Laitteessa on impedanssimuunnos, mittauspinnan siirto, raja-arvotestaus, ripple-testaus, fixture-simulointi sekä adapterin poisto- ja lisäyssäätö.

Mittauksissa voidaan käyttää viittä eri pyyhkäisymenetelmää: lineaarinen taajuuspyyhkäisy, logaritminen taajuuspyyhkäisy, tehopyyhkäisy, CW-aikapyyhkäisy ja segmenttipyyhkäisy. SHN900A-sarjan analysaattorit tukevat lisäksi SOLT-, SOLR-, TRL-, Response- ja Enhanced Response -korjauksia sirontaparametrimittauksille.

Ominaisuudet

• Taajuusalue: 30 kHz–14 GHz
• Portit: 2-porttinen
• Mittaukset: sirontaparametrit, differentiaaliparametrit ja aikatasoparametrit
• Suodatinmittaukset: Q-arvo, kaistanleveys ja insertointihäviö
• Impedanssimuunnos: kyllä
• Mittauspinnan siirto: kyllä
• Raja-arvotestaus: kyllä
• Ripple-testaus: kyllä
• Fixture-simulointi: kyllä
• Adapterin poisto ja lisäys: säätö adapterin poistamista tai lisäämistä varten
• Pyyhkäisymenetelmät: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time ja Segment-Sweep
• Sirontaparametrien korjaukset: SOLT, SOLR, TRL, Response ja Enhanced Response
