Shelly Plus Add-on on galvaanisesti eristetty liitäntämoduuli, joka on suunniteltu käytettäväksi Shelly Plus -releiden kanssa. Se mahdollistaa lämpötilan, kosteuden ja muiden analogisten sekä digitaalisten anturien liittämisen Shelly Plus -laitteisiin monimutkaisen automaation ja tehokkuuden parantamiseksi.

Shelly Plus -lisäosa on aktivoitava sovelluksessa sen asentamisen jälkeen, minkä jälkeen voit ottaa käyttöön liitetyt anturit.

Huom! Tarvitset sähköasentajan apua kiinteiden sähköverkkoasennusten kanssa.

Shelly Plus Add-on -moduuli tukee seuraavia laitteita

• 5 x DS18B20
• 1 x DHT22
• NTC-vastukset, joiden nimellisvastus on 10 kΩ ja β=4000 K
• Valovastukset
• PIR-anturit
• Maan kosteusanturit
• Ultraääniläheisyysanturit
• Kapasitiiviset nestetason anturit
• Äänitunnistimet
• Muut analogiset anturit, joilla on 0 - 10 V lähtöjännite

Esimerkkejä Shelly Plus Add-onin käytöstä

1. Reed-kytkin: Lisää ruokokytkin Plus Add-on -moduuliin seurataksesi autotallin oven auki/kiinni-asentoa. Suosittelemme käyttämään sitä yhdessä Shelly Plus 1 -releen kanssa.
2. Nesteen tasoanturi: Liitä nestetasoanturi Plus Add-on -moduuliin seurataksesi altaan tai akvaarion veden tasoa. Suosittelemme käyttämään sitä yhdessä Shelly Plus 1 tai Plus 1PM -releen kanssa.
3. Lämmitys: Lisää kaksi DS18B20-lämpötila-anturia ja mittaa meno- ja paluulämpötila.
4. Tuuli: Tuulianturin avulla markiisi voi automaattisesti vetäytyä sisään, kun tuulee liikaa. Suosittelemme käyttämään sitä yhdessä Shelly Plus 2PM -releen kanssa.
5. Maan kosteus: Liitä maaperän kosteusanturi, jotta kastelujärjestelmä voi käynnistyä automaattisesti, kun maa on liian kuiva. Suosittelemme käyttämään sitä yhdessä Shelly Plus 1 -releen kanssa.

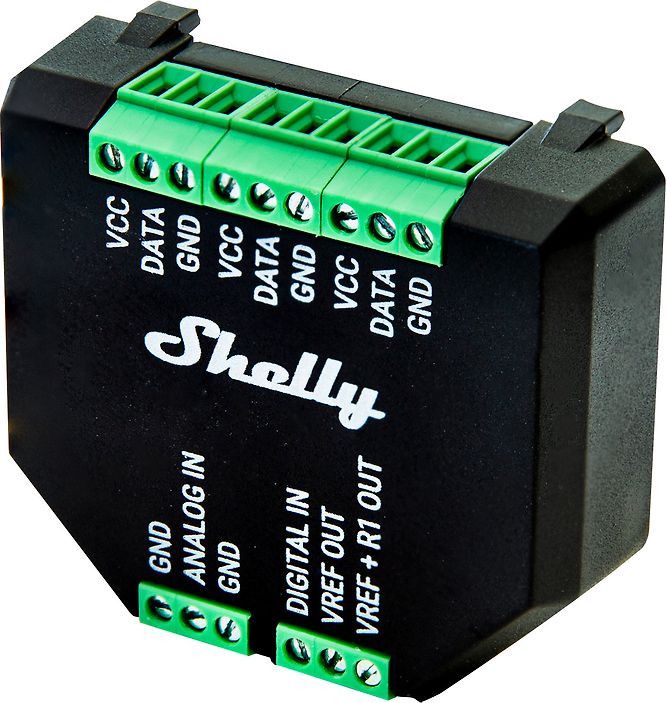

Laitteen liitännät

• Tulot: 1 analoginen tulo, 1 digitaalitulo
• Lähtö: 1 referenssijännitelähtö, 1 referenssijännite vetovastuksen lähdön kautta, 2 maadoitusliitintä
• 1-johtiminen liitäntä: 3 anturin virtalähdelähtöä (kytkettynä samaan PCB-rataan), 3 anturin dataliitintä (kytketty samaan PCB-rataan), 3 maadoitusliitintä

Ominaisuudet

• Malli: Shelly Plus Add-on
• Käyttöjännite (DC): 3,3 V (Shelly laitteesta)
• Virrankulutus: < 0,5 W (ilman antureita)
• VCC maksimi virta: 10 mA
• VREF lähtö maksimi virta: 1 mA
• VREF+R1 lähtö vastus: 10 kΩ
• Digitaali tulo: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / asetus vaihdettavissa asetuksista
• Käyttölämpötila: -20 ºC to +40 ºC, vain sisäkäyttöön
• Mitat: 37 x 42 x 15 mm
• Paino: 105 g
