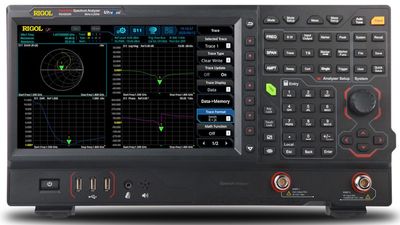

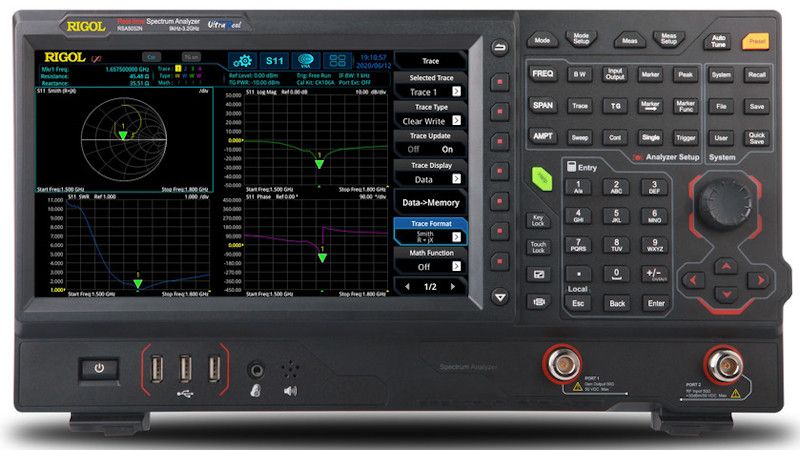

Rigolin RSA5000-sarjan reaaliaikaiset spektrianalysaattorit kykenevät kaappaamaan 100% yli 7.4us pituisista signaaleista reaaliaikaisessa tilassa. Lisäksi 5000N-sarjan analysaattorit on varustettu monipuolisella vektoripiirianalysaattorilla ja taajuuspyyhkäisyä seuraavalla signaaligeneraattorilla

Ominaisuudet

• Taajuuskaista: 9kHz...3.2GHz
• Pienin havaittava pulssiaika POI: 7.4us (reaaliaikaisessa tilassa)
• min. näytetty keskimääräinen kohinataso DANL: -165dBm (esivahvistinoptiolla) (tyypillinen)
• min. resoluutiokaistanleveys RBW: 1Hz
• Vaihehäly: <-108dBc/Hz (tyypillinen)
• Reaaliaikaisen analyysin kaistanleveys: 25MHz, laajennettavissa 40MHz optiolla
• Vektoripiirianalysaattori: S11 (heijastuskerroin), S21 (läpäisykerroin) ja DTF (etäisyys vikaan)-mittaus
• Taajuuspyyhkäisyä seuraava signaaligeneraattori (Tracking generator)
• Paljon erilaisia liipaisutiloja- ja maskeja
• 10.1" kosketusnäyttö
• Liitännät: USB, LAN, HDMI

Lisävarusteet ja optiot

• Vektorisignaalianalysaattori (VSA) RS5000-VSA
• Elektromagneettisen interferenssin mittaus RSA5000-EMI
• Esivahvistin RSA5000-PA
• 40MHz reaaliaikainen kaistanleveys RSA5000-B40
• Advanced Measurement Kit RSA5000-AMK
• Lämpötilastabilisoitu oskillaattori OCXO-C08
• Räkkikitti RM6041
• VSWR-silta suodatin- ja antennimittauksiin VB1032
• PC-ohjelmisto Ultra Spectrum
• EMI Pre-compliance Test Software-ohjelmisto

Täyden listan lisävarusteista ja optioista löydät RSA5000 datalehdestä

Toimitus sisältää

• RSA5032N-Spektrianalysaattori
• Pikaohje
• Virtajohto

Linkit

• RSA5000 Pikaohje
• RSA5000 Käyttöohje
• RSA5000 Datalehti
• RSA5000 Ohjelmointiopas
• RSA5000 Avoimen lähdekoodin tunnustus
