Rigol RSA5000-VSA on vektorisignaalin analyysiohjelmisto, joka on tarkoitettu RSA5000-sarjan reaaliaikaisille spektrianalysaattoreille. Se mahdollistaa signaalien modulointianalyysin ja tarjoaa kehittyneitä työkaluja vektorisignaalien tutkimiseen.

RSA5000-VSA:n tärkeimmät ominaisuudet:

• Modulointianalyysi
  • Tukee yleisiä modulaatiotyyppejä, kuten ASK, FSK, PSK, QAM

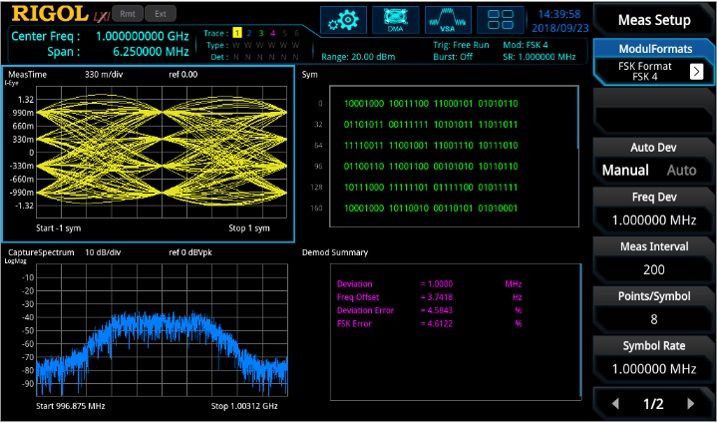

  • Näyttää signaalin vektorikonstellaation, virheet ja spektrin
• EVM (Error Vector Magnitude) -analyysi
  • Mittaa modulaation tarkkuutta ja signaalin laadun
• Spektrin analysointi reaaliajassa
  • Näyttää spektriä reaaliajassa, mahdollistaa dynaamisen signaalin tarkastelun
• Aika- ja taajuusanalyysi
  • Signaalin tarkastelu sekä aikatasossa (I/Q-aikaikkuna) että taajuustasossa
