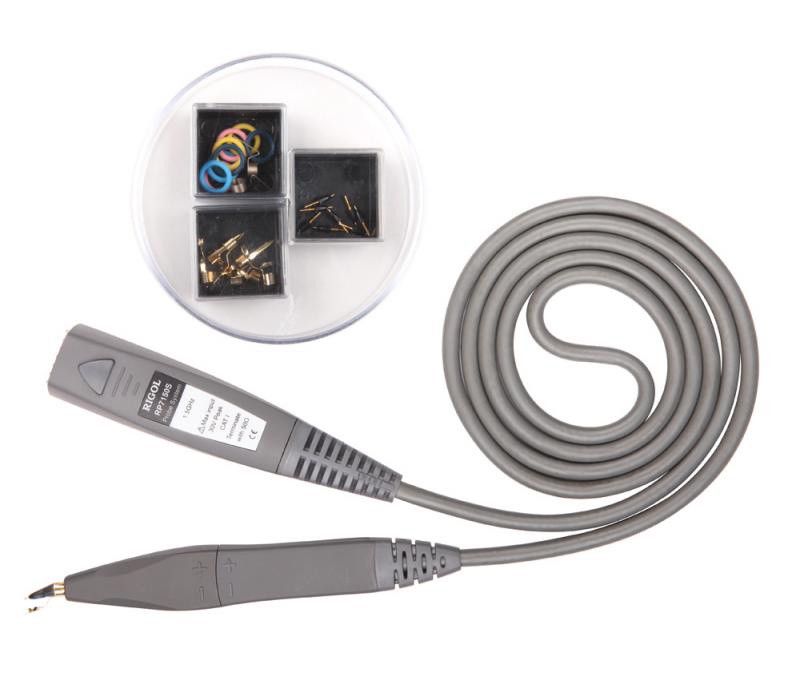

RP7080S on aktiivinen mittapääratkaisu korkeataajuussovelluksiin.

RP7000S -sarja käyttää plug-in-kärkeä suorituskyvyn ja käytettävyyden optimoimiseksi. Lisäksi sen vaihdettava kärki pidentää mittapään käyttöikää, ja lisäksi kärjen ja maadoituskauluksen välinen etäisyys voidaan säätää tarkasti eri testipisteiden väleihin sopivaksi.

RP7000S on yhteensopiva RIGOL DS8000-R, MSO8000/A ja MSO/DS7002 -sarjan oskilloskoopin automaattitunnistusportin kanssa, ja se voidaan tunnistaa ja konfiguroida automaattisesti tämän portin avulla. Sen Snap-in BNC-liitin mahdollistaa helpomman liittämisen oskilloskooppiin. RP7000S alusta tarjoaa erilaisia lisävarusteita ja vaihtoehtoja sekä useita vaihdettavia lisäosia, joiden ansiosta sitä voidaan käyttää erilaisissa testeissä ja mittauksissa.

Ominaisuudet

• DC-800MHz kaistanleveys
• Nousuaika <465ps
• Vaimennussuhde 10:1 ± 2 %
• Tuloimpedanssi 100 kOhm ± 2 %.
• Tulokapasitanssi <1pF
• Tulon dynaaminen alue ±6,25V
• Offset-alue ±12 V
• Offset-tarkkuus <1 % (kalibroinnin jälkeen)
• Maksimi tulojännite 30 Vpc CAT1
• Tulokohina 70 mVp-p
• Sähköstaattinen suojaus >8 kV
• Viive 7 ns
• Kaapelin pituus 1,4 m
• Tehonkulutus 1,2 W
• Paino 132 g.



Pakettiin kuuluu

• 1 kpl Käyttöopas RP7-0601
• 1 kpl Säilytyskotelo RP7-0603
• 1 kpl Mittapään Laukku RP7-0602
• 1 kpl Aktiivinen Mittapään Vahvistin RP7S-0080
• 1 kpl Käsikäyttöinen Yksipäinen Mittapää RP7-0205
• 9 kpl 91Ω Mittapääkärkiä RP7-0405
• 2 kpl Suora Terävä Maadoituskaulus RP7-0501
• 2 kpl Kaareva Terävä Maadoituskaulus RP7-0502
• 2 kpl Suora Hammastettu Maadoituskaulus RP7-0503
• 2 kpl Kaareva Hammastettu Maadoituskaulus RP7-0504
• 8 kpl Merkintärenkaita (Keltainen/Pinkki/Vaaleansininen/Tummansininen) RP-0203
• 1 kpl Aktiivisen Mittapään Kalibrointisarja PCK100

Linkit

• RP7000S User's Guide (pdf)
