RP1000D-sarjan korkeajännite-differentiaalimittapää on suunniteltu mittaamaan suuria jännite-eroja kahden pisteen välillä turvallisesti ja tarkasti. Se ei mittaa jännitettä pelkästään suhteessa maahan, kuten tavalliset mittapäät, vaan pystyy mittaamaan jännitteen suoraan kahden jännitteisen pisteen välillä
Mittapää on yhteensopiva mm. Rigol DS8000-R, MSO8000/A, MSO/DS7000, MSO5000 ja DS1000Z/-E, ja muiden oskilloskooppien kanssa.
RP1025D Tekniset tiedot
| Kaistanleveys |
DC - 25MHz (-3dB) |
| Vaimennussuhde |
X20, X50, X200 |
| Tarkkuus |
±2% |
| Sisäänmenojännitealue (DC + AC huippu-huippuarvo) |
X20 vaimennussuhde: ≤ 140Vpp (~50Vrms tai DC)
X50 vaimennussuhde: ≤ 350Vpp (~125Vrms tai DC)
X200 vaimennussuhde: ≤ 1400Vpp (~500Vrms tai DC) |
| Maksimi sisäänmenojännite |
Maksimi erojännite: 1400V (DC+AC huippu-huippu) tai 500Vrms
Jännite maahan tuloliittimessä: 240Vrms |
| Sisäänmenoimpedanssi |
Differential: 4MΩ / 1.2pF
Yksipäinen ja maahan: 2MΩ / 2.3pF |
| Ulostulojännite |
≤ ±6.5V |
| Ulostuloimpedanssi |
50Ω |
| Nousuaika |
14ns |
| Yhteismoodin vaimennus |
60Hz: > 50dB
100Hz: > 50dB
1MHz: > 50dB |
| Virtalähde |
Määritetty ulkoinen 9V DC virtalähde (RIGOLin hyväksymä) |
| Virrankulutus |
<300 mA |

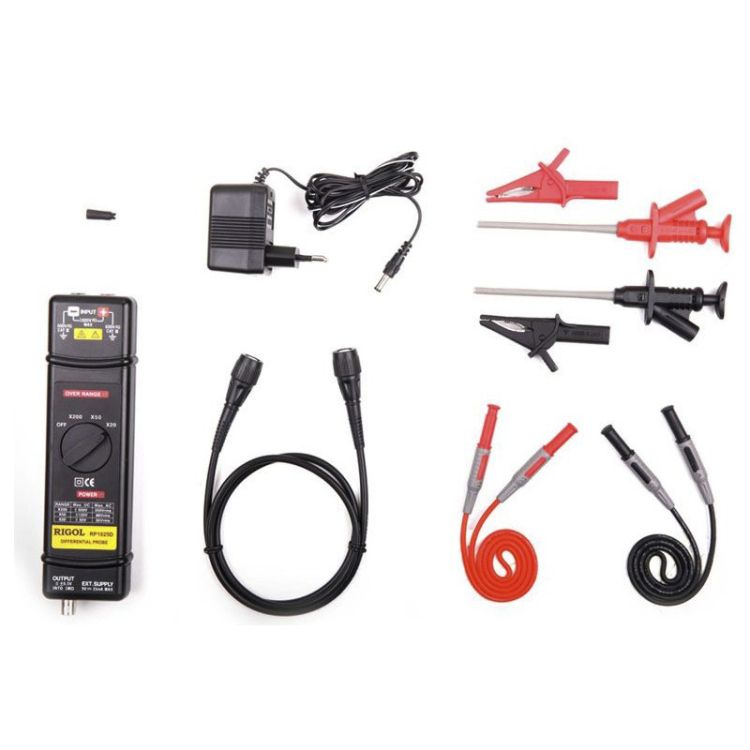

Pakkaus sisältää
- 1x Käyttöopas kiinan- ja englanninkielinen
- 1x AC-virtalähde, joka täyttää määränpään maan standardin
- 1x Dual-BNC koaksiaalikaapeli 50Ω impedanssi RG58C UL 100cm
- 2x Dual-banaani-liitin silikonikaapeli UL 6KV 18AWG 60cm (Punainen: 1; Musta: 1)
- 2x HV- IC-koukku UL 1000V CAT III (Punainen: 1; Musta: 1)
- 2x HV-alligaattoriliitin UL 1000V CAT II, 10A (Punainen: 1; Musta: 1)
Linkki
RP1000D-sarjan käyttöopas (pdf)
