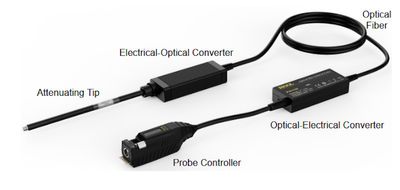

Rigol PIA1020 on optisesti eristetty mittapää, joka tarjoaa erinomaisen yhteissignaalin vaimennussuhteen (CMRR) ja korkean eristysjänniteen. Mittapää tukee erikokoisia vaimennusliittimiä, mahdollistaen eri suuruisten jännitteiden mittaamisen.

Pääominaisuudet

• Kaistanleveys: 1 GHz
• Yhteismoodin jännite: Jopa 85 kV_peak
• Eristetty jännitealue: ±0,01 V – ±2500 V erilaisten vaimennusliittimien avulla
• Nouseva aikaväli: Enintään 45 ps
• Lähtöjännitealue: ±500 mV

Mukana toimitettavat lisävarusteet

• 1 x TIP-MMCX-50X-1 Attenuating tip
• 1 x TIP-MCX-2000X-1 Attenuating tip
• 5 x MCX adapters (2.54mm spacing)
• 5 x MCX adapters (5.08mm spacing)
• 1 x MMCX coaxial cable
• 1 x MCX coaxial cable
• 1 x Carrying case
• 1 x Probe mount

Links

• PIA1020 User Manual (pdf)
