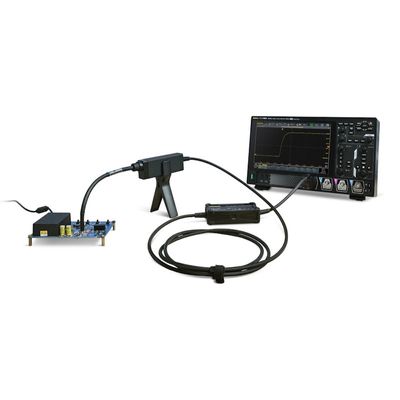

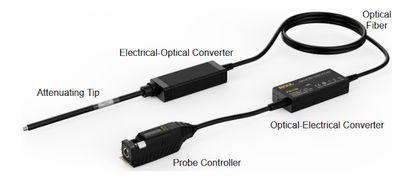

Rigol PIA1020 on optisesti eristetty mittapää, joka tarjoaa erinomaisen yhteissignaalin vaimennussuhteen (CMRR) ja korkean eristysjänniteen. Mittapää tukee erikokoisia vaimennusliittimiä, mahdollistaen eri suuruisten jännitteiden mittaamisen.

Pääominaisuudet

• Kaistanleveys: 200 MHz
• Yhteismoodin jännite: Jopa 85 kV_peak
• Eristetty jännitealue: ±0,01 V – ±2500 V erilaisten vaimennusliittimien avulla
• Nouseva aikaväli: Enintään 1,75 ns
• Lähtöjännitealue: ±1,25 V

Mukana toimitettavat lisävarusteet

• TIP-MMCX-20X-02 vaimennusliitin
• 5 x MCX-adapteria (2,54 mm väli)
• 5 x MCX-adapteria (5,08 mm väli)
• MMCX-koaksiaalikaapeli
• MCX-koaksiaalikaapeli
• Kantokotelo
• Mittapään teline

Linkit

• PIA1020 User Manual (pdf)
