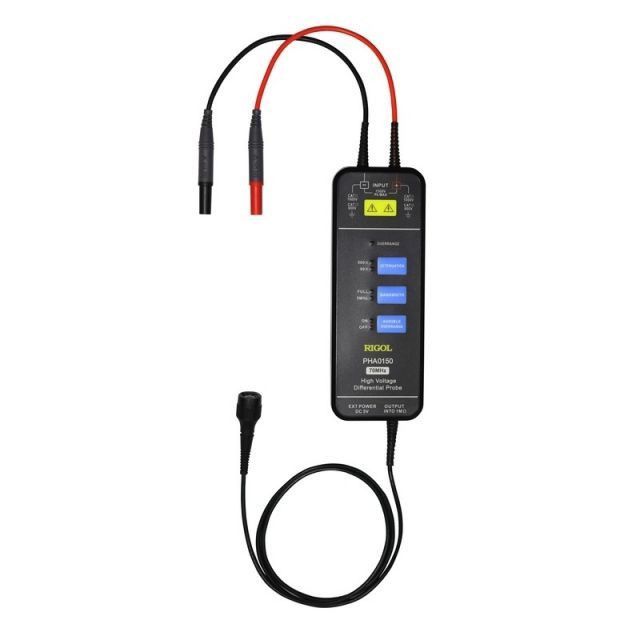

Rigol PHA-sarjan korkeajännite-differentiaalimittapäät on suunniteltu mittaamaan suuria jännite-eroja kahden pisteen välillä turvallisesti ja tarkasti. Se ei mittaa jännitettä pelkästään suhteessa maahan, kuten tavalliset mittapäät, vaan pystyy mittaamaan jännitteen suoraan kahden jännitteisen pisteen välillä
Yhteensopiva mm. Rigol DS8000-R, MSO8000/A, MSO/DS7000, MSO5000 ja DS1000Z/-E -sarjan oskilloskooppien kanssa.
PHA0150 Tekniset tiedot
| Characteristic | PHA0150 |
|---|
| Bandwidth (-3 dB) |
70 MHz |
| Rise Time |
≤5 ns |
| Accuracy |
±2% |
| Range (Attenuation) |
50X / 500X |
| Maximum Measurable Differential Voltage (DC + peak AC) |
50X: ±150 V
500X: ±1500 V |
| Common Mode Voltage (DC + peak AC) |
±1500 V |
| Maximum Input Voltage-to-Earth (Vrms) |
600 V CAT III
1000 V CAT II |
| Input Impedance |
5MΩ ±1% (each input to ground)
10MΩ ±1% (between differential inputs) |
| Input Capacitance |
<4 pF (each input to ground)
<2 pF (between differential inputs) |
| CMRR (Common Mode Rejection Ratio) |
DC: >80 dB
100 kHz: >60 dB
1 MHz: >50 dB
3.2 MHz: >30 dB
50 MHz: >26 dB |
| Input Referred Noise (Vrms) |
50X: <50 mV
500X: <300 mV |
| Overrange Voltage Threshold Indicator |
50X: 153 V ±3 V
500X: 1530 V ±30 V |
| Delay |
21 ns |
| Bandwidth Limit (5 MHz) |
≥-3 dB @ 5 MHz |
| Overrange Indicator (Red) |
Yes |
| Audible Overrange Alarm |
Yes (ON/Off switch) |
| Auto Save |
Yes |
| Output Impedance |
50 Ω |
| Safety Standards |
EN61010-1:2010 |
| EMC Standards |
EN61326-1:2013; EN61000-3-3:2013; EN61000-3-2:2006+A1:2009+A2:2009 |
Pakkaus sisältää
- 1x Käyttöopas kiinan- ja englanninkielinen
- 1x AC-virtalähde, joka täyttää määränpään maan standardin
- 1x Dual-BNC koaksiaalikaapeli, 50Ω impedanssi, RG58C UL, 100 cm
- 2x Korkeajännitteinen dual-banaani-liitin silikonikaapelilla, UL 20KV, 16AWG, 60 cm
- 2x Korkeajännitteinen IC-koukku, maksimi 6500V (DC+AC p-p)
- 2x Korkeajännitteinen alligaattoriliitin, UL 1000V CAT II, 10A
- 2x Turvakoskettimella varustettu koukkupää, UL 1000V, CAT III
Linkki
PHA series User Manual (pdf)
