Rigol NFP-3 on RF-lähikenttämittapääsarja, joka on suunniteltu elektromagneettisen häiriön (EMI) testaamiseen. Yhteensopiva mm. RIGOL DSA -sarjan spektrianalysaattoreiden kanssa. Auttaa mittaamaan magneettikentän voimakkuutta piirilevyistä ja kytkennöistä. Taajuusalue 30 MHz - 3 GHz. Pienimmillään 2 mm mittaustarkkuudella voidaan suorittaa yksityiskohtaisia lähikenttämittauksia, mikä tekee siitä hyödyllisen työkalun piirianalyysiin, suojauksen arviointiin ja häiriölähteiden paikantamiseen.

Ominaisuudet

• Taajuusalue: 30 MHz - 3 GHz
• Liitin: SMB (uros)
• Neljän eri tyyppistä anturia eri mittaustarpeisiin
• Pienin resoluutio: 2 mm
• Mittaa lähikenttäsäteilyn piirijohdoista
• Kosketukseton mittaus EMI-testaukseen
• Havaitsee elektromagneettiset vuodot kaapeleissa ja piirilevykomponenteissa
• Yhteensopiva RIGOL DSA -sarjan spektrianalysaattoreiden kanssa
• Kompakti ja helppokäyttöinen
• Sisältää kuljetuslaukun säilytystä ja kuljetusta varten

Pakkaus sisältää

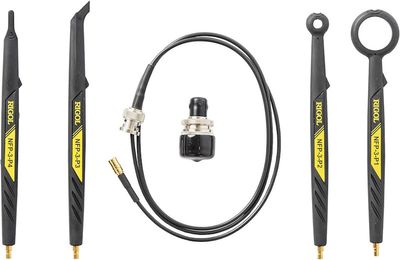

• Neljän lähikenttäanturin sarja: NFP-3-P1, NFP-3-P2, NFP-3-P3, NFP-3-P4
• BNC-SMB RF-kaapeli
• N-BNC-adapteri
• Käyttöopas
• Säilytyslaukku

Video

Linkit

• NFP-3 User's Guide (pdf)
