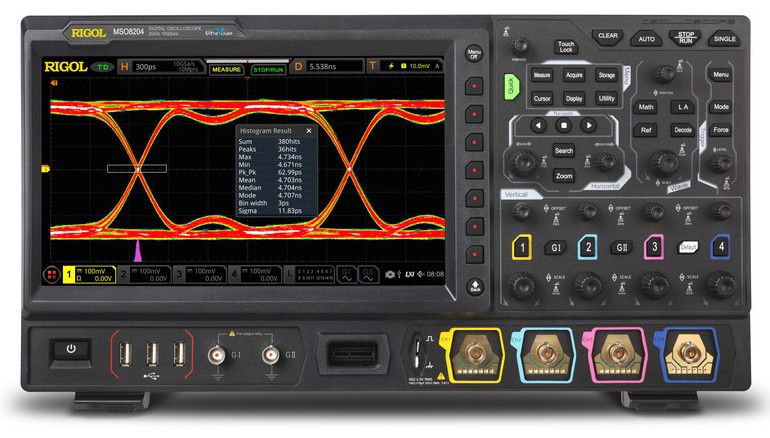

Rigol MSO8000-sarja perustuu Rigolin itse kehittämään Phoenix-piirisarjaan ja UltraVision II-alustaan. MSO8000-sarjan korkea kaistanleveys mahdollistaa monenlaisten korkeataajuuksisten ilmiöiden ja järjestelmien analyysin.
Nopeiden digitaalisten järjestelmien analyysi helpottuu oskilloskoopin eye diagram-toiminnolla ja värinän analysointitoiminnoilla.
Aika-alueen lisäksi oskilloskooppi mahdollistaa myös taajuusspektrin monipuolisen tarkastelun edistyneellä FFT-tilalla. Koko oskilloskoopin taajuuskaistan kattava FFT pystytään laskemaan jopa 1Mpts aaltomuotodatasta ja se tukee jopa 15 taajuushuipun automaattista etsintää.
Lisävarusteina saatavissa mm. 16-kanavainen logiikka-analysaattori, 2-kanavainen 200MSa/s signaaligeneraattori ja reaaliaikainen eye diagram-tila.
Ominaisuudet
- Kaistanleveys: 750MHz, päivitettävissä 2GHz asti
- 4 analogista kanavaa
- Jopa 10 GSa/s reaaliaikainen näytteenottotaajuus
- Muistin syvyys: 500 Mpts
- Korkea aaltomuotojen tallennusnopeus 600 000wfm/s
- Jopa 450 000 kehystä laitteiston reaaliaikaista ja keskeytyksetöntä aaltomuotojen tallennusta ja toistoa
- Itsenäinen haku, navigointinäppäimet ja tapahtumatietokanta
- 10.1 tuuman kapasitiivinen monikosketusnäyttö
- Useita liitäntöjä saatavilla: USB HOST ja DEVICE, LAN (LXI), HDMI, TRIG OUT ja USB-GPIB
Kattavat optiot toiminnallisuuksissa ja suorituskyvyssä. Tarkemman listan löydät valmistajan sivuilta.
Rigol MSO8000 Sarjan Oskilloskooppien Vertailutaulukko
|
Malli
|
Kaistanleveys
|
Analogiset kanavat
|
Digitaaliset kanavat
|
Reaaliaikainen näytteenottotaajuus
|
Max. muistin syvyys
|
Aaltomuotojen tallennusnopeus
|
|---|
|
MSO8204A
|
2GHz
|
4
|
16(probe opt.)
|
10 GSa/s
|
500 Mpts
|
600 000 wfms/s
|
|
MSO8154A
|
1.5GHz
|
4
|
16(probe opt.)
|
10 GSa/s
|
500 Mpts
|
600 000 wfms/s
|
|
MSO8074A
|
750 MHz
|
4
|
16(probe opt.)
|
10 GSa/s
|
500 Mpts
|
600 000 wfms/s
|
Toimitus sisältää
- MSO 8204A oskilloskooppi
- Neljä korkean impedanssin RP3500A-probea
- Etupaneelin suojakotelo MSO0800-FPC
- Virtajohto
- USB-kaapeli
Käyttöoppaat
