Ominaisuudet

• Analoginen kaistanleveys: 500 MHz (1–2 kanavaa), 400 MHz (kaikki kanavat)
• 4 analogista kanavaa
• 16 digitaalikanavaa (vaatii logiikka-analysaattoripään)
• Pystysuora resoluutio: 12 bittiä
• Nousunopeus (50 Ω, 10–90 %): tyypillisesti 700 ps
• Reaaliaikainen näytteenottotaajuus: jopa 4 GSa/s (1 kanava), 2 GSa/s (2 kanavaa), 1 GSa/s (kaikki kanavat)
• Vakiomuistisyvyys: jopa 100 Mpts (1 kanava), 50 Mpts (2 kanavaa), 25 Mpts (4 kanavaa)
• Optiona muistisyvyys: jopa 500 Mpts (1 kanava), 250 Mpts (2 kanavaa), 125 Mpts (4 kanavaa)
• Aaltomuodon sieppausnopeus: jopa 1 000 000 wfms/s (nopean tallennuksen tila), 30 000 wfms/s (vektoritila)
• Laitteiston reaaliaikainen aaltomuodon tallennus ja toisto: jopa 500 000 ruutua
• Tulon impedanssi: 50 Ω ±1 % tai 1 MΩ ±1 %
• Optiona funktio-/vapaan aaltomuodon generaattori: 2 kanavaa, 100 MHz tai 50 MHz, 1 GSa/s
• Bode-kuvaajatoiminto: pyyhkäisyalue 10 Hz – 30 MHz
• 7 tuuman kapasitiivinen monikosketusnäyttö, resoluutio 1024 × 600

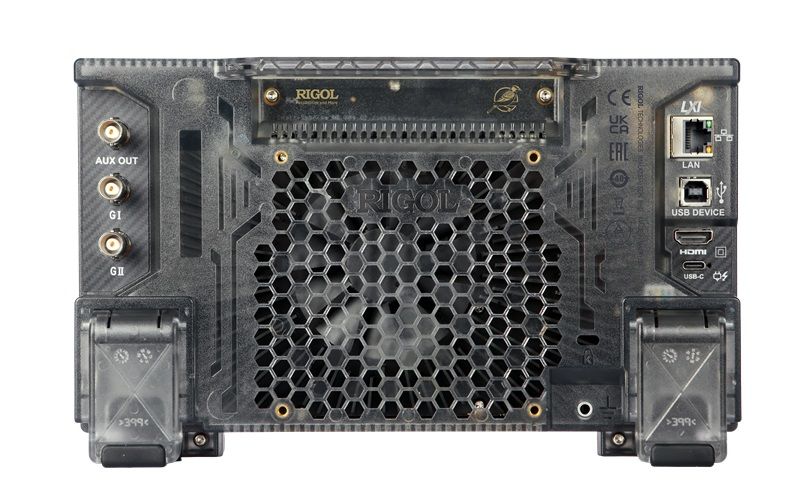

• Liitännät: HDMI, LAN (100M), USB 2.0 Host ja Device
• Ohjelmointituki: SCPI-komennot

Rigol MHO900 Sarjan Oskilloskooppien Vertailutaulukko

Toimitus sisältää

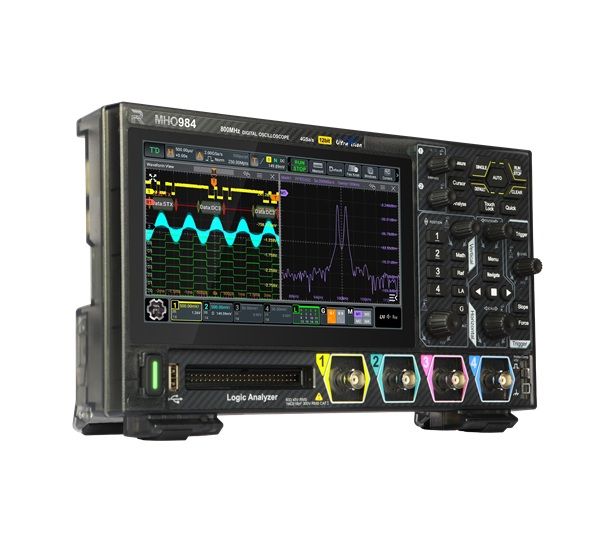

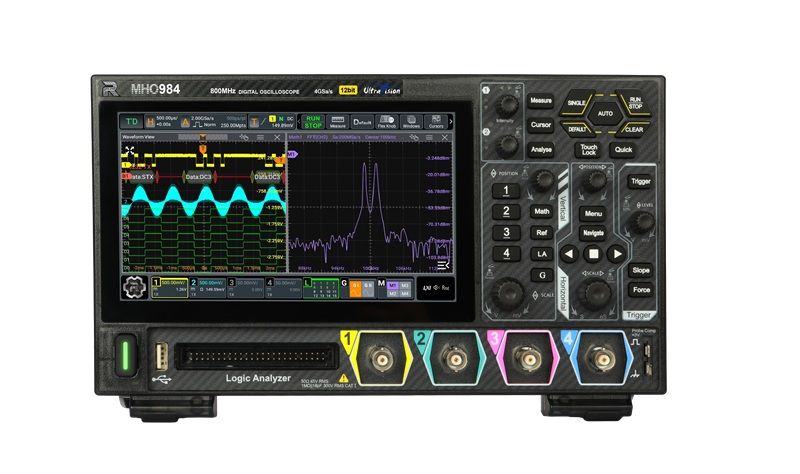

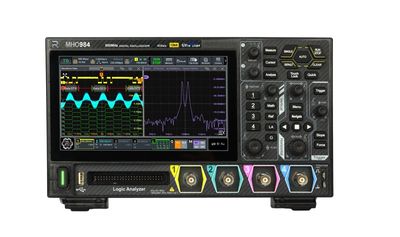

• MHO954 oskilloskooppi
• Virtalähde
• Maadoituskaapeli
• USB-kaapeli
• 4 x passiivinen mittapää (RP3500A, 500 MHz)
