Ominaisuudet

• Analogisen kanavan kaistanleveys: 100 MHz
• 4 analogista kanavaa, 16 digitaalista kanavaa (käytettävissä vain DS1000Z Plus -laitteessa, joka on päivitetty MSO-päivitysvaihtoehdolla).
• Reaaliaikainen näytteenottotaajuus enintään 1 GSa/s
• Muistisyvyys jopa 24 Mpts
• Jopa 30 000 wfms/s aaltomuodon kaappausnopeus
• Jopa 60 000 ruutua laitteiston reaaliaikaiset aaltomuodon tallennus- ja toistotoiminnot.
• Innovatiivinen UltraVision-tekniikka
• Erilaiset liipaisu- ja väylädekoodaustoiminnot
• Matala kohinataso, pystysuuntainen asteikkoalue: 1 mV/div - 10 V/div.
• Sisäänrakennettu kaksikanavainen 25 MHz:n funktio-/arbitäärinen aaltomuodon generaattori (vain digitaalisessa oskilloskoopissa, jossa on lähdekanavat).
• Erilaiset liitännät: USB Host & Device, LAN (LXI), AUX.
• Kompakti koko, kevyt paino, helppo käyttää
• 7 tuuman WVGA (800x480) TFT LCD, intensiteettiporrastettu värinäyttö

Rigol DS1000Z Oskilloskooppien vertailutaulukko

Toimitus sisältää

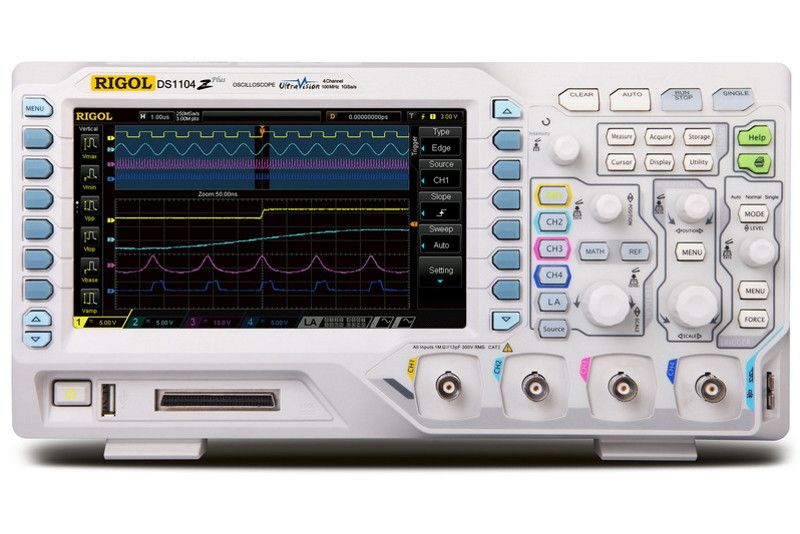

• DS1104Z-S Plus oskilloskooppi
• 4 passiivista probea (RP2200 150MHz)
• USB-kaapeli
• Virtajohdon
• Englanninkielinen pikaopas

Huom! Valmiiksi asennettuna BND-DS/MSO1000Z päivitysoptiot.

Voit laajentaa myös 16-kanavan logiikka-analysaattoriksi hankkimalla RPL1116 johtosarjan.

Manuaalit

• DS1000Z Datasheet (datalehti englanniksi)
• DS1000Z Quick Guide (pikaopas englanniksi)
• DS1000Z User Guide (käyttöohje englanniksi)
• DS1000Z Rack Mount Kit User Manual (räkkisarjan asennusopas englanniksi)
• DS1000Z Programming Manual (ohjelmointiopas englanniksi)

Linkit

• Rigol DS1000Z Series (valmistajan tuotesivut)
• DS1000Z sarjan ladattavat ohjelmat (Software & Firmware)

Video
