Nämä Rigol DHO900 sarjan uudet kannettavat skoopit perustuvat uusittuun Centaurus nimettyyn piirisarjaan. Samaan teknologiaan perustuvia muita tuoteperheitä ovat DHO1000 ja DHO4000 jossa ylletään jopa 800 MHz kaistanleveyteen ja 4 GSa/s näyttöottonopeuteen. Kaikille on ominaista 12-bitin korkean resoluution näytteistys.

DHO900 tuoteperheen ominaisuudet

• Kaistanleveys: 250 MHz (DHO925/S), 125 MHz (DHO914/S)
• 12-bittinen AD-muunnos
• Reaaliaikainen näytteistysnopeus: maks. 1,25 GSa/s
• Aaltomuodon sieppausnopeus: maks. 1 000 000 wfms/s (UltraAcquire -tilassa)
• 4 analogista (etupaneelissa ja optiossa) ja 16 digitaalista kanavaa (vain PLA2216 optiossa joka on tilattava erikseen, kts. alta)
• Näytemuistin syvyys: maks. 50 Mpts
• Sisäänrakennettu 25 MHz signaaligeneraattori (vakiona vain DHO9XXS-sarjassa)
• Tukee mm. Bode-diagrammianalyysiä (vakiona vain DHO9XXS-sarjassa)
• Tukee RS232/UART, I²C, SPI, CAN ja LIN -sarjaväylien dekoodausta
• 7" (1024x600) kapasitiivinen monikosketusnäyttö
• Tukee Web Control -käyttöliittymää
• Virtalähteenä toimii USB-C, myös ulkoinen akku tai powerbank

DHO900 tuoteperheen vertailutaulukko

Tutustu valmistajan sivuilla oleviin optiohin kuten passive, logic, current ja high voltage probeihin. Kaikki mallit ovat saatavilla kauttamme.

Toimitus sisältää

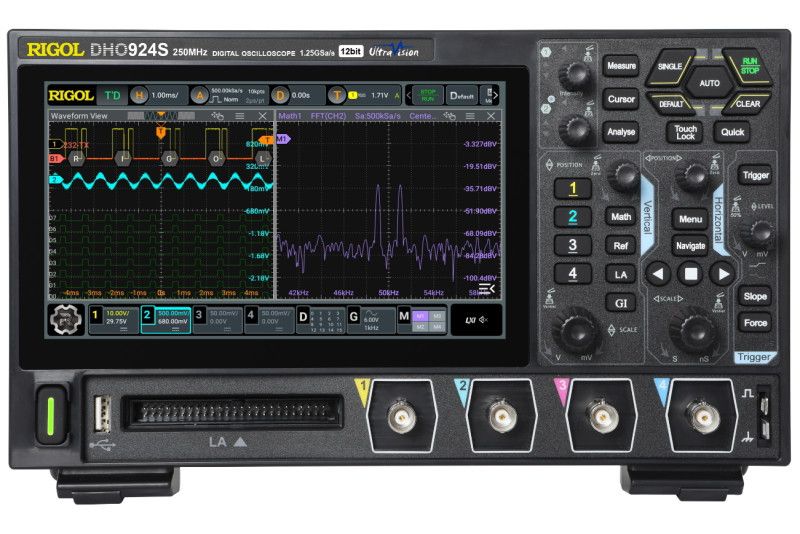

• DHO924 Oskilloskooppi
• PVP2350 probet (x4)
• Kalibrointitodistus
• Virtajohto
• USB-kaapeli
• Huom! PLA2216 logiikka-probe myydään erikseen

Manuaalit

• DHO900_DataSheet_EN (datalehti englanniksi)
• DHO900_QuickGuide_EN (pikaopas englanniksi)
• DHO900_UserGuide_EN (käyttöohje englanniksi)
• DHO900 Programming Manual (ohjelmointiopas englanniksi)

Suomenkieliset oppaat saatavilla erikseen pyydettäessä.
