Rigol DHO4000-sarja perustuu Rigolin itse kehittämään toisen sukupolven Centaurus-piirisarjaan, joka on suunniteltu tarjoamaan erittäin alhainen 18uVrms kohinataso. Korkea, 12 bitin resoluutio tarkoittaa, että kaapattu signaali on 16 kertaa tarkempi kuin aiemmissa 8-bittisissä malleissa.

UltraAcquire-tila mahdollistaa jopa 1 500 000 aaltomuodon kaappaamisen sekunnissa. Voit siis olla varma siitä, että huomaat kaikki epänormaalit signaalit.

DHO4000-sarjaan sisältyy vakiona rinnnakkais, RS232/UART, I2C, SPI ja CAN- protokollien dekoodaus ja liipaisu.

Lisäksi optiona on saatavissa LIN, CAN-FD, Flex-Ray, I2S ja MIL-STD-1553- dekoodaus.

Ominaisuudet

• Kaistanleveys: 800MHz
• 4 analogista kanavaa
• Jopa 4 GSa/s reaaliaikainen näytteenottotaajuus
• 100uV/div mitta-alue
• Muistin syvyys: 250 Mpts (Päivitettävissä 500Mpts asti)
• Korkea aaltomuotojen tallennusnopeus (jopa 1 500 000 wfm/s UltraAcquire-tilassa)
• Jopa 500 000 kehystä laitteiston reaaliaikaista ja keskeytyksetöntä aaltomuotojen tallennusta ja toistoa
• Itsenäinen haku, navigointinäppäimet ja tapahtumatietokanta
• 10.1 tuuman kapasitiivinen monikosketusnäyttö, 256-tason intensiivisyysasteikko, värikestävyyden kanssa
• Useita liitäntöjä saatavilla: USB HOST ja DEVICE, LAN (LXI), HDMI, TRIG OUT ja USB-GPIB
• Web Control etäkomento

Kattavat optiot toiminnallisuuksissa ja suorituskyvyssä. Tarkemman listan löydät valmistajan sivuilta.

Rigol DHO4000 Sarjan Oskilloskooppien Vertailutaulukko

Toimitus sisältää

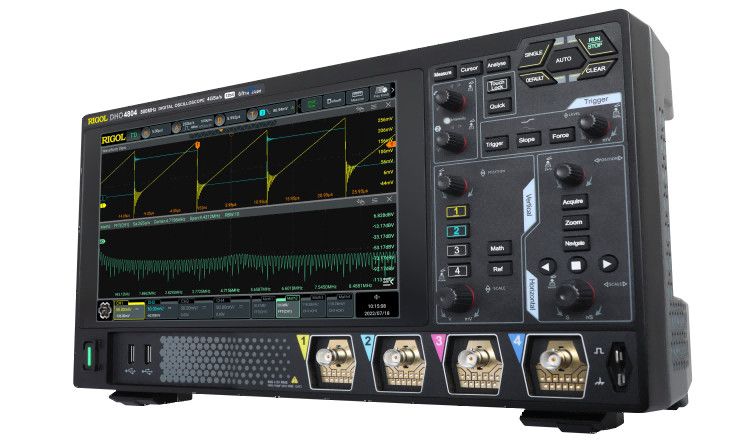

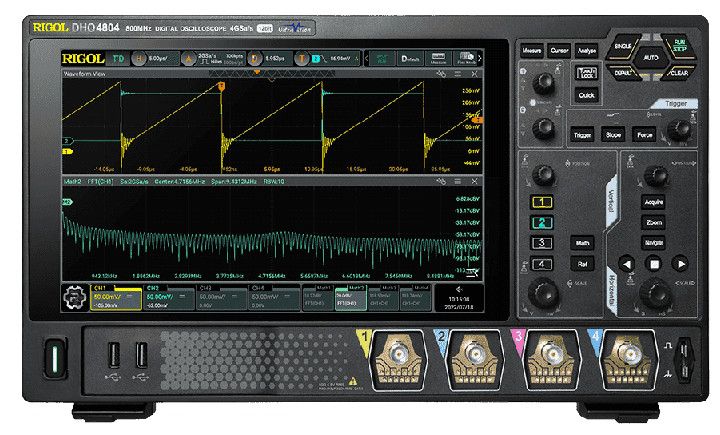

• DHO4804 oskilloskooppi
• Neljä RP3500A-probea
• Virtajohto
• Kalibrointitodistus
• USB-kaapeli
• Pikakäyttöopas

Käyttöoppaat

• DHO4000 Datalehti (englanniksi)
• DHO4000 Pikakäyttöopas (englanniksi)
• DHO4000 Käyttöopas (englanniksi)
• DHO4000 Ohjelmointiopas(englanniksi)
