Rigolin DG800 Pro-sarja yhdistää kompaktiiin ja helppokäyttöiseen pakettiin vaikuttavan määrän erilaisia signaalin generointimahdollisuuksia. DG800 Pro-sarjan generaattoreilla onnistuu niin vapaan aaltomuodon, harmonisten yliaaltojen, kohinan kuin pulssienkin generointi. Kun tähän lisätään kattava valikoima pyyhkäisytiloja ja modulaatioita, DG800Pro kattaa vaativammatkin tarpeet. 7-tuumainen kosketusnäyttö tekee käytöstä sujuvaa.
Rigolin SIFI II - teknologia säätää näytteistysnopeutta niin, että mikä tahansa signaali voidaan tuottaa erittäin tarkasti ilman vääristymiä. Signaalin värinä on parhaimmillaan 200ps (rms).
DG800 Pro-sarjan generaattoreita voi verkkovirran lisäksi käyttää USB-C-liitännällä varustetusta kannettavasta virtalähteestä.
Kuten DHO800/900-sarjan oskilloskoopit, myös DG800 Pro-sarjan signaaligeneraattorit voidaan asentaa mihin tahansa VESA-yhteensopivaan telineeseen. Näin työpöydältä vapautuu arvokasta tilaa.
Ominaisuudet
- Lähtötilat: jatkuva, moduloitu, pyyhkäisy, purske, sekvenssi
- Standardiaaltomuodot: sini, kantti, ramppi, pulssi, kohina, harmoninen
- Sisäänrakennetut vapaat aaltomuodot: 148 kpl (mm. sinc, EKG, gauss)
- Taajuusresoluutio: 12uHz tai 12 merkitsevää numeroa
- Vaihehäly: <-110dBc/Hz (tyypillinen)
- Nousu/laskuaika: <=3ns (tyypillinen)
- 7-bittinen 500MHz taajuuslaskin
Rigol DG800 Pro - sarjan ominaisuuksien vertailutaulukko
| Malli |
Max. lähtötaajuus |
Näytteistysnopeus |
Resoluutio |
Kanavia |
Vapaan aaltomuodon pituus |
| DG852 Pro |
50MHz |
625MSa/s |
16 bittiä |
2 |
2M (8M opt.)
|
| DG822 Pro |
20Mhz |
625MSa/s |
16 bittiä |
2 |
2M (8M opt.)
|
| DG821 Pro |
20MHz |
625MSa/s |
16 bittiä |
1 |
2M (8M opt.) |
Toimitukseen sisältyy

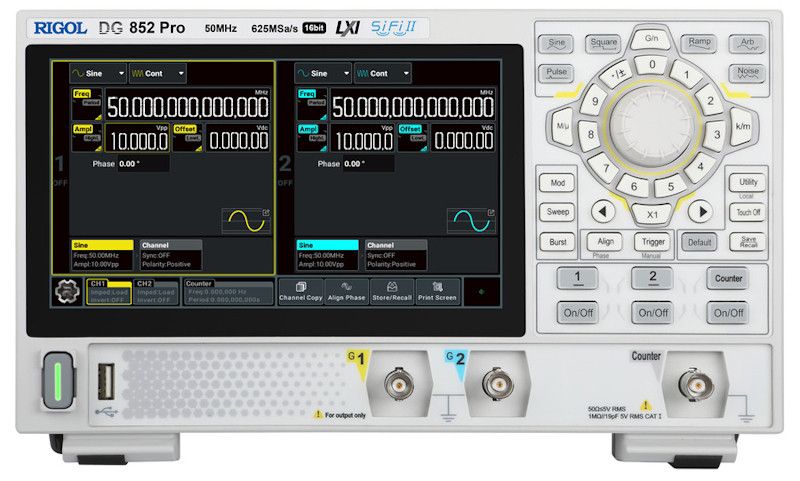

- DG852 Pro - signaaligeneraattori
- Verkkovirta-adapteri
- USB-johto
- 1 BNC-johto
