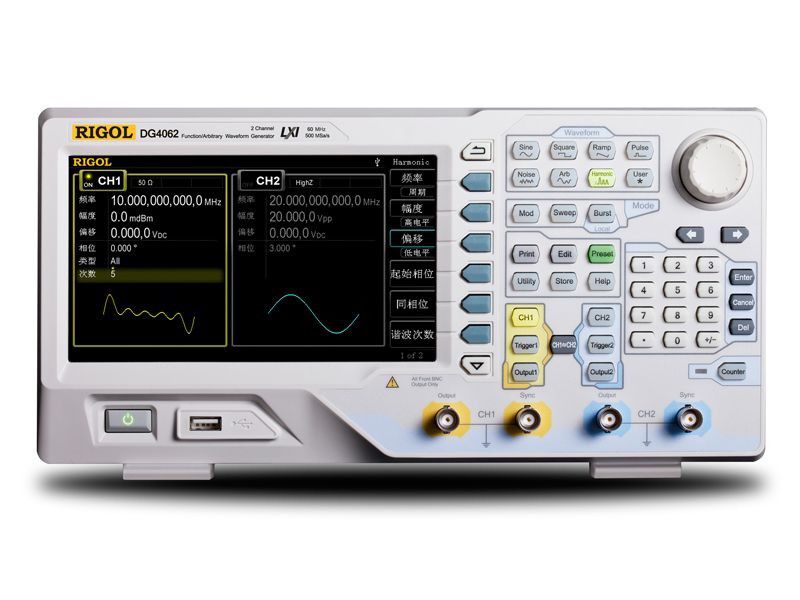

Rigol DG4062 on kaksikanavainen satunnaisaaltogeneraattori (arbitrary waveform generator), joka tarjoaa laajat ominaisuudet signaalien tuottamiseen ja testaukseen elektroniikan kehityksessä ja tuotannossa. Se on osa Rigol DG4000-sarjaa, ja se tarjoaa erinomaisen suorituskyvyn ja monipuoliset ominaisuudet eri sovelluksiin.
Tekniset tiedot
- 60 MHz maksimaalinen ulostulotaajuus (siniaalto), 500 MSa/s näytteenottotaajuus, 14-bittinen pystytarkkuus.
- Mahdollistaa kahden kanavan vaiheiden tarkan säätämisen.
- Tukee ulkoista tehovahvistinmoduulia (valinnainen) online-konfigurointitoiminnolla.
- 150 aaltomuotoa tai toimintoa: Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haversine, Lorentz, Dual Tones, Harmonics, Video Signal, Radar Signal, DC jne.
- Mahdollistaa 16 kpts satunnaisfrekvenssin muodon muokkaamisen ja satunnaisfrekvenssin pisteittaisen ulostulon tukemisen.
- Pulssin nousu- ja laskuaikaa voidaan säätää erikseen.
- Mahdollistaa harmonisen ulostulon määritellyllä järjestyksellä ja amplitudilla, jopa 16. asteen harmonisia
- Tukee Gaussin kohinan superpositiota perusaaltomuotoihin.
- Erilaisia modulaatiotyyppejä: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK ja PWM modulaatiot.
Tukee taajuuden säätöä ja Burst-ulostuloa.
- Kahden kanavan sisäinen/ulkoisen modulaation ja sisäisen/ulkoisen/käsin laukaisun suorittaminen erikseen tai samanaikaisesti.
- Käyttää suoraa digitaalista synteesiä (DDS) ja tuottaa vakaita, tarkkoja, puhtaita ja matalan vääristymän signaaleja.
- 7 tuuman, 16M värin TFT LCD, joka näyttää kahden kanavan parametrit ja grafiikat samanaikaisesti.
- Kahden kanavan synkronointisignaali voidaan tuottaa erikseen tai samanaikaisesti.
- Tukee taajuuden kytkentää, vaiheen kytkentää ja amplitudin kytkentää erikseen tai samanaikaisesti.
- Tarjoaa 7 numeron/s, 200 MHz laskurin; mahdollistaa ulkoisten signaalien erilaisten parametrien mittaamisen, kuten taajuus, jakso, työsyklin, positiivinen pulssinleveys ja negatiivinen pulssinleveys; tarjoaa mittaustulosten tilastofunktion.
- Tukee aaltomuotojen ja tilan kopiointia kanavien välillä.
- Mahdollistaa satunnaisfrekvenssin tiedostojen ja laitteiston tilatiedostojen tallentamisen ja palauttamisen; tukee useita tiedostotyyppejä.
- Runsaasti vakioliitäntöjä: USB Host, USB Device ja LAN.

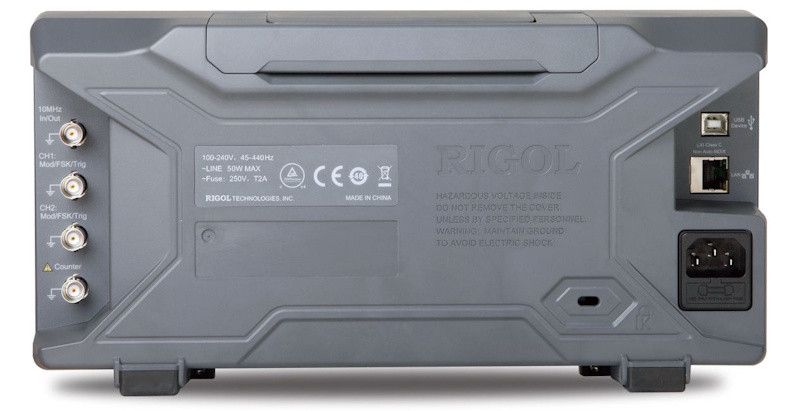

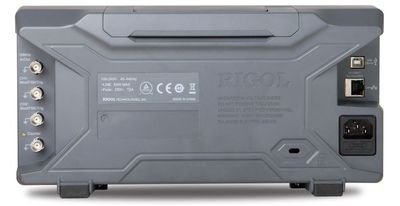

- Runsaasti I/O: aaltomuotojen ulostulo, synkronointisignaalin ulostulo, modulaation sisääntulo, 10 MHz kellon sisääntulo/ulostulo ja laukaisun sisääntulo/ulostulo.
- Tukee FAT32-muotoiltuja USB-tallennuslaitteita (flash-tyyppi).
- Tukee 10/100M Ethernet-verkkoyhteyttä; käyttäjät voivat ohjata laitetta etänä verkon kautta.
- Vastaa LXI Core 2011 laiteinstrumenttistandardeja.
- Englanninkielinen käyttöliittymä.
- Tehokkas aaltomuodon muokkausohjelmisto (Ultra Station).
- Turvalukon paikka.
