RIGOL CK106A VNA-kalibrointisarja on suunniteltu vektoripiirianalysaattorien (VNA) kalibrointiin. Sarja sisältää LOAD-, OPEN-, SHORT- ja THRU-kalibrointiliittimet, ja se soveltuu erityisesti 50 Ω Type-N -liitännällä varustettuihin mittalaitteisiin taajuusalueella DC – 6,5 GHz.

CK106A on yhteensopiva mm. RIGOL RSA3000N ja RSA5000N-sarjan analysaattorien kanssa.

Ominaisuudet

• Taajuusalue: DC – 6,5 GHz
• Sisältää neljä moduulia: LOAD, OPEN, SHORT ja THRU
• Liitintyyppi: Type-N (uros)
• Impedanssi: 50 Ω
• Vakaa suorituskyky laajalla lämpötila-alueella

Yhteensopivat Rigol mallit

• RSA3015N
• RSA3030N
• RSA3045N
• RSA5032N
• RSA5065N

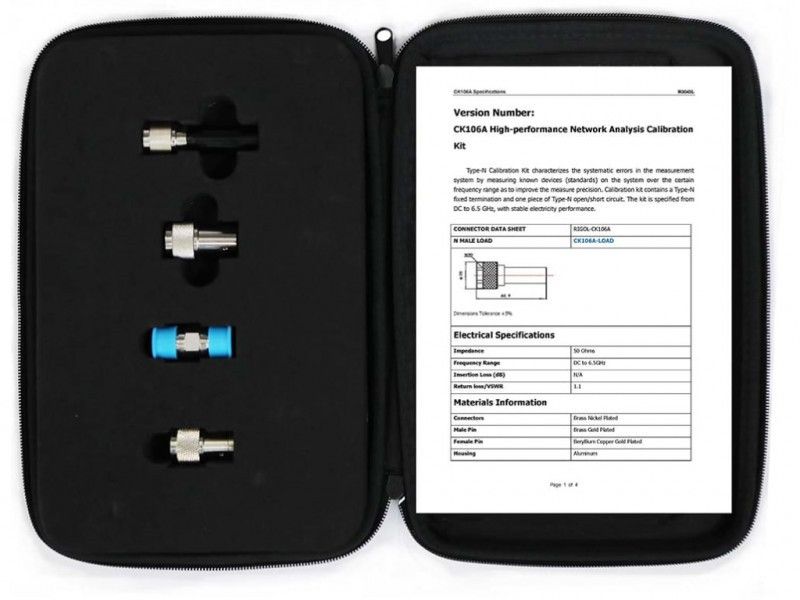

Kalibrointisarjan sisältö

• N-uros LOAD (CK106A-LOAD)
• N-uros OPEN (CK106A-OPEN)
• N-uros SHORT (CK106A-SHORT)
• N-naaras – N-naaras THRU (CK106A-THRU)

Linkki

RSAxxxxN User manual (PDF)

Video
