reRouter CM4 4/32GB +KOTELO
reRouter CM4 4/32GB +KOTELO
Tuotekuvaus
Huom! Tässä versiossa tulee mukana CM4 moduuli (CM4104032) OpenWRT esiasennettuna, emolevy kahdella verkkoliitännällä sekä kotelo ja virtalähde.
TUOTTEEN TIEDOT
Ominaisuudet
- Powered by Raspberry Pi Compute Module 4, jossa on 4GB RAM/ 32GB eMMC.
- Kompakti koko (75x64x21mm) ja runsaasti I/O-oheislaitteita.
- Kaksi Gigabit Ethernet -liitäntää ja esiasennettu OpenWrt-firmaohjelmisto ohjelmistoreitinsovellusten toteuttamiseksi
- Kamera-/näyttöliitännät MIPI CSI-, MIPI DSI- ja micro-HDMI-liitäntöjen avulla.
- Sisäänrakennettu kaksi USB 3.0 -liitäntää ja ylimääräinen 9-nastainen USB 3.0 -liitäntä lisää ulkoisia portteja varten.
- Micro-SD-korttipaikka järjestelmäkuvan lataamista varten CM4:n muussa kuin eMMC-versiossa.
- Lisää laajennettavuutta FPC-liittimen kautta (I2C, SPI)
- Ulkoisen tuulettimen tuki tuulettimen virtaliittimellä
- Virta USB Type-C:n avulla

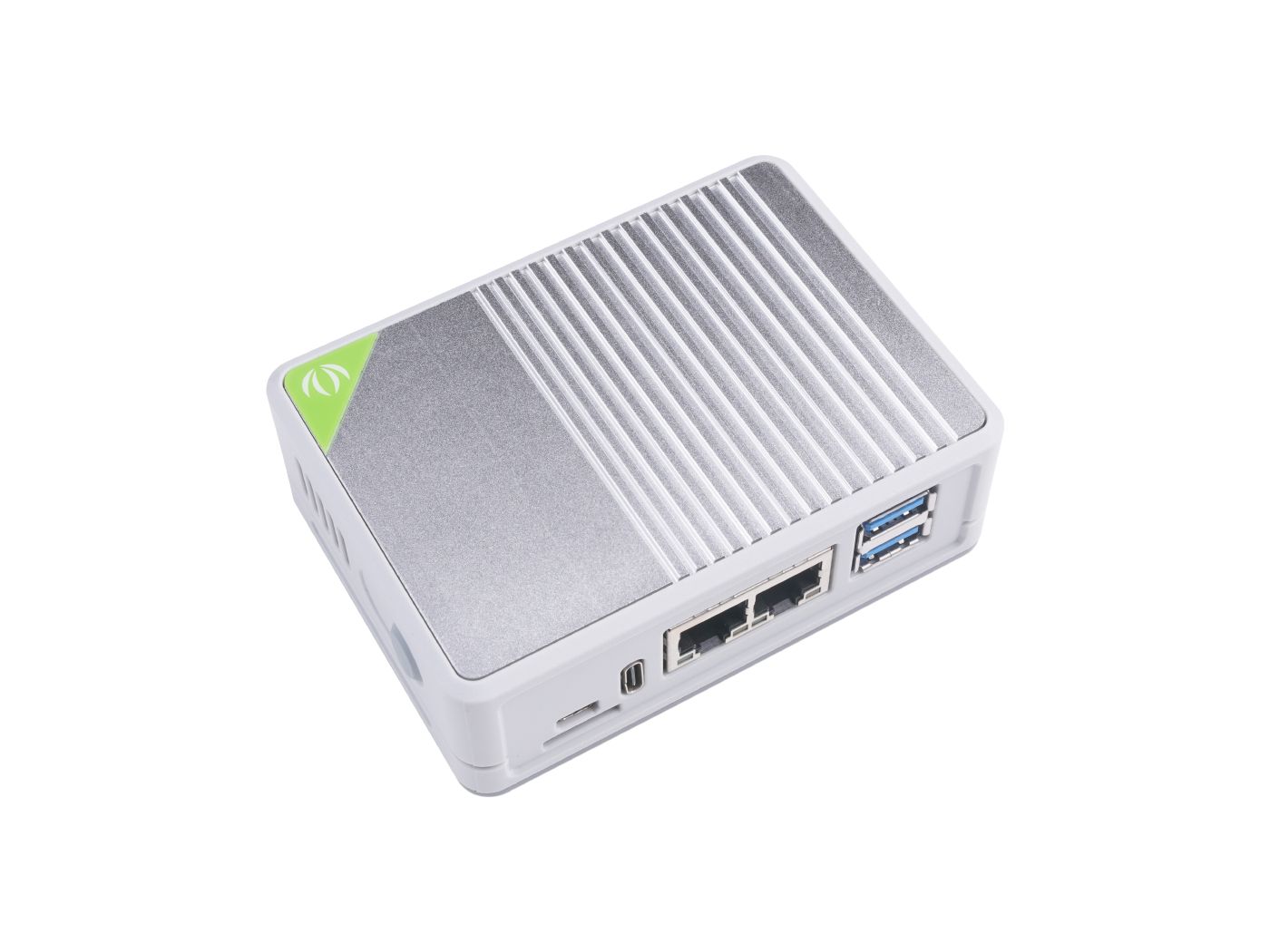

- Alumiiniseoksesta valmistettu yläosa, jossa on suuri jäähdytyselementti parempaa lämmönhukkaa varten
- PC/ABS-kotelo, jossa on parempi suojaus, joka soveltuu teollisiin sovelluksiin
- Kotelossa pitkät kumijalat parempaa vakautta varten, kun se asetetaan tasaiselle pinnalle
- Avaimenreikäaukkoinen seinäkiinnike, jossa on mahdollisuus ripustaa kahdessa suunnassa
- DIN-kiskokiinnitystuki, jossa on 3 kiinnitysreikää
Kuvaus
Raspberry Pi Compute Module 4:n käyttämä Dual Gigabit Carrier Board on varustettu kahdella Gigabit Ethernet -portilla ja kahdella USB 3.0 -portilla, joten se soveltuu pehmeisiin reitittimen sovelluksiin, kun laitteisto pidetään minimissä. Olemme esiasentaneet Raspberry Pi Compute Module 4:n, jossa on 4 Gt RAM-muistia ja 32 Gt eMMC-muistia, nopeiden käynnistymisaikojen ja sujuvan kokonaiskokemuksen mahdollistamiseksi. Voit myös korvata asennetun CM4:n haluamallasi CM4:llä!

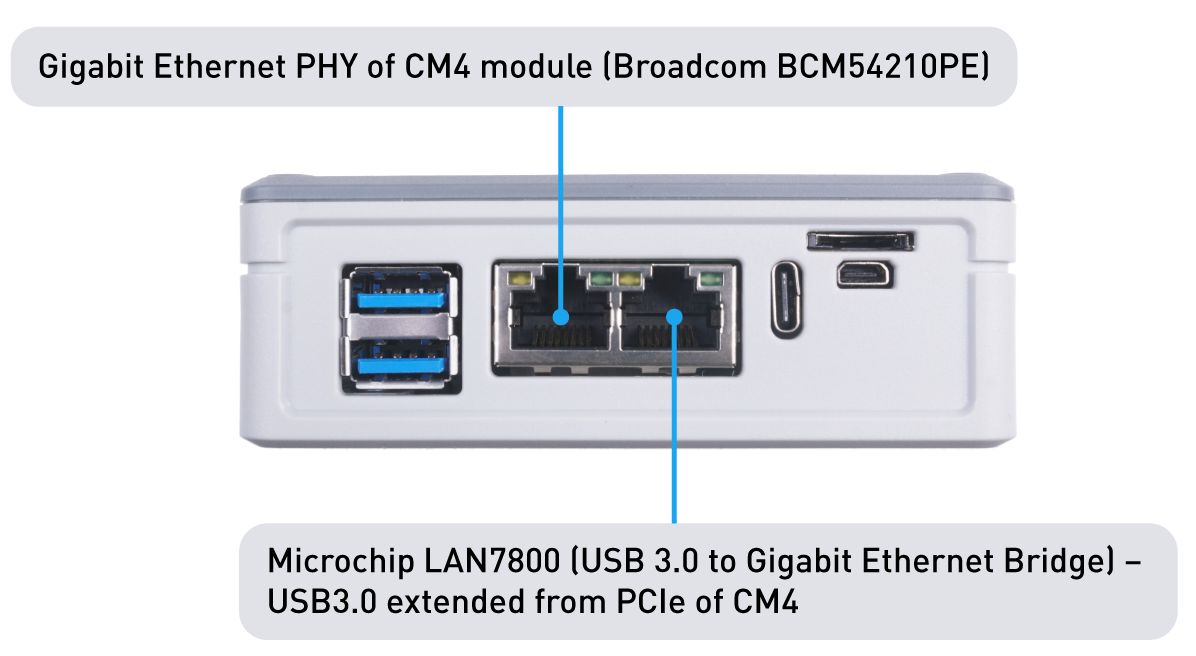

Kahdesta Gigabit Ethernet -portista (RJ45) toinen on liitetty CM4-moduulin Gigabit Ethernet PHY:hen, joka perustuu Broadcom BCM54210PE:hen. Toisaalta toinen Gigabit Ethernet -portti on kytketty Microchipin LAN7800:aan, joka on USB 3.0:sta GbE:hen (Gigabit Ethernet Bridge). USB 3.0 -liitäntä on laajennettu CM4-moduulin PCIe-liitännästä. Lisäksi molemmat portit voivat tukea jopa 1 Gbps:n nopeuksia.

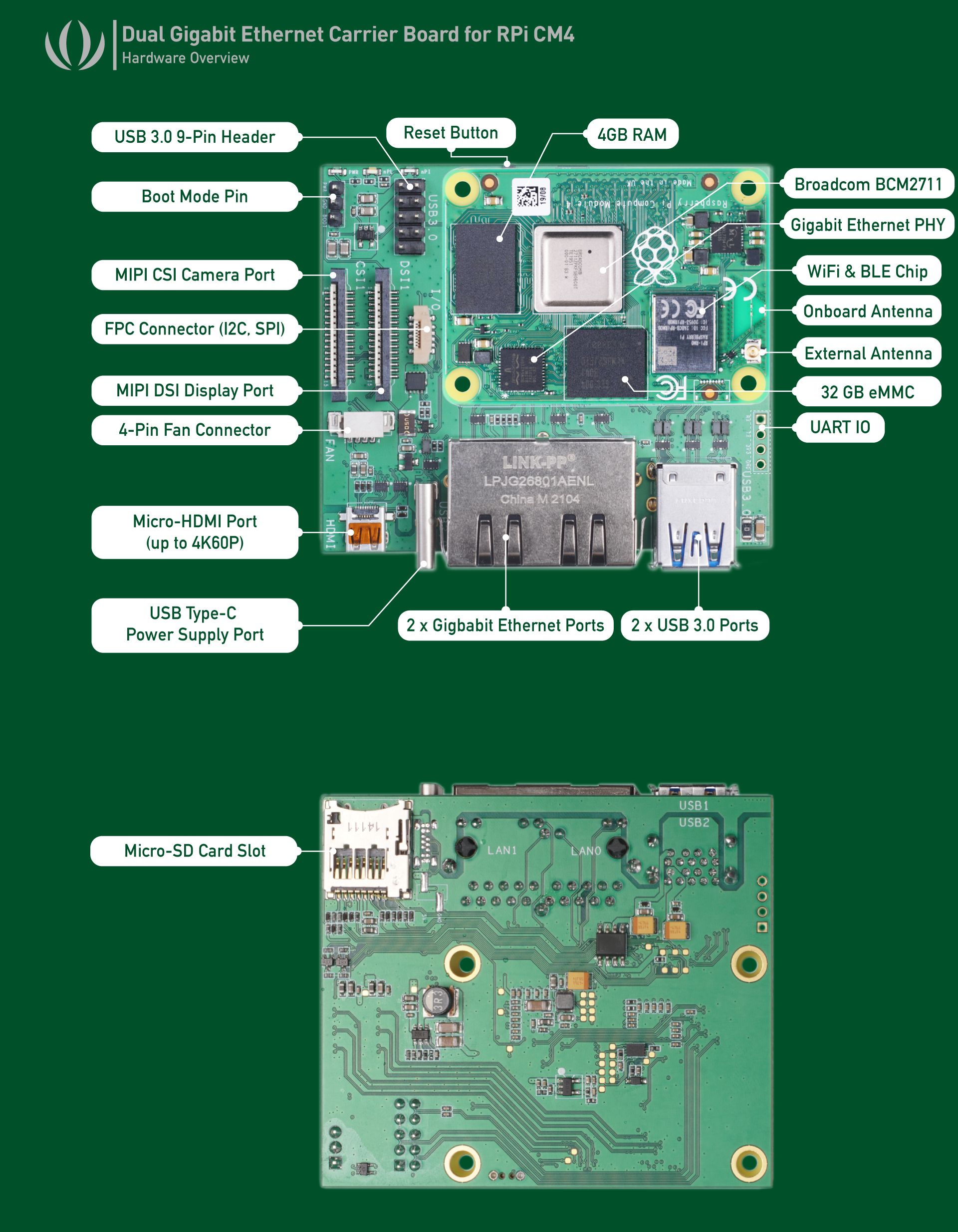

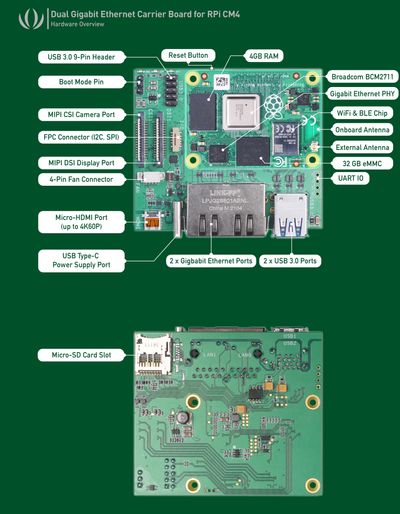

Moduulissa on useita I/O-oheislaitteita, kuten MIPI CSI, MIPI DSI, micro-HDMI näyttöjen/kameroiden liittämiseen, vakiomallinen 9-nastainen USB 3.0 -liitäntä lisää USB-laajennusta varten, micro-SD-korttipaikka ja FPC-liitin säilyttäen samalla kompaktin muotokertoimen! Tämä piirilevy on ihanteellinen HTPC-valmistajille, Linux-kehittäjille, ohjelmistoreitittimien harrastajille ja suurimmalle osalle tavallisista Raspberry Pi -käyttäjistä.
Mukana tulee myös PC/ABS-kotelo, jonka päällä on alumiiniseos, jossa on suuri nielu CM4:n jäähdyttämiseksi äärimmäisillä kuormituksilla. Se tarjoaa myös paremman suojan ja sopii käytettäväksi teollisissa sovelluksissa.
OpenWrt esiasennettuna
Compute Module 4:n mukana toimitetaan valmiiksi asennettu OpenWrt-firmaohjelmisto. Tämä tarkoittaa, että sinun tarvitsee vain purkaa paketti, ottaa kortti ulos, liittää se olemassa olevaan kotiverkkoon ja sinulla on oma minireititin!
OpenWrt on avoimen lähdekoodin Linux-käyttöjärjestelmä, joka toimii sulautetuissa laitteissa/reitittimissä. Se tarjoaa enemmän ominaisuuksia, suorituskykyä ja turvallisuutta kuin perinteinen reititin. Siinä on tiedostojärjestelmä, joka on täysin kirjoitettavissa, ja se sisältää paketinhallintajärjestelmän. Voit hyödyntää näitä paketteja eri tavoin sovelluksiisi sopiviksi. Kun liität tämän piirilevyn kotiverkkoon ja käytät reititintä verkkoselaimella, saat näkyviin kauniin ja interaktiivisen kojelaudan seuraavasti.
Voit navigoida tässä kojelaudassa, ja saat käyttöösi joukon ominaisuuksia, kuten esim:
- Verkon kokonaissuorituskyvyn parantaminen, kun useita laitteita on kytketty toisiinsa
- Jaa tiedostoja laitteiden välillä suoraan reitittimeen liitetyn ulkoisen tallennusaseman kautta
- Verkon turvallisuuden parantaminen
- BitTorrent-asiakasohjelman käyttäminen reitittimestä käsin.
- Liitä tulostin suoraan reitittimeen verkkotulostimen luomiseksi.
- Rajoita tietyn laitteen kaistanleveyden käyttöä verkossa.
- Aktiivinen jononhallinta
- Verkon reaaliaikainen valvonta
- Luo dynaaminen DNS
- VPN-asiakkaan tai -palvelimen perustaminen
- Mainosten estäminen verkossa
Hyödyntämällä edellä mainittuja ominaisuuksia sinulla on rajattomat mahdollisuudet tämän minireitittimen kanssa!
Tekniset tiedot
Kantokortti
| Tekniset tiedot | Yksityiskohdat |
|---|---|
| Verkottuminen | Kaksi Gigabit Ethernet -liitäntää |
| USB 3.0 GbE:hen (Gigabit Ethernet -silta) |
Microchipin LAN7800 |
| USB | 2 x USB 3.0 -portti 1 x 9-nastainen USB 3.0 -liitäntäliitin |
| Tallennus | Micro-SD-korttipaikka (lataa järjestelmäkuva muulle kuin eMMC CM4-versiolle) |
| Kamera | 1 x MIPI CSI -liitin |
| Näyttö | 1 x MIPI DSI-liitin 1 x Micro HDMI-liitin |
| FPC | Liitäntä I2C:lle ja SPI:lle |
| Ulkoinen tuuletin | Virtapistoke tuuletinta varten |
| Virta | 5V/3A USB Type-C-portin avulla |
| LAN7800 Industrial Lämpötila-alue |
-40°C - +85°C |
| Mitat | 75x64x21mm |
| Paino | 43g |
Compute Module 4
| Tekniset tiedot | Yksityiskohdat |
|---|---|
| Prosessori | Broadcom BCM2711 neliytiminen Cortex-A72 (ARM v8) 64-bittinen SoC @ 1,5 GHz. |
| Muisti | 4GB LPDDR4 |
| Tallennustila | 32GB eMMC |
| Liitettävyys | 2,4 GHz:n ja 5,0 GHz:n IEEE 802.11b/g/n/ac Wi-Fi, Bluetooth 5.0, BLE sisäisellä ja ulkoisella antennilla varustettuna |
| Sisäänrakennettu Gigabit Ethernet PHY, joka tukee IEEE1588:aa. | |
| 1 × USB 2.0 -liitäntä | |
| PCIe Gen 2 x1 -liitäntä | |
| 28 GPIO-signaalia | |
| SD-korttiliitäntä SD-kortille tai ulkoiselle eMMC:lle | |
| Video | Kaksi HDMI-liitäntää (jopa 4Kp60 tuettu) |
| 2-kaistainen MIPI DSI -näyttöliitäntä | |
| 2-kaistainen MIPI CSI -kameraliitäntä | |
| 4-kaistainen MIPI DSI -näyttöliitäntä | |
| 4-kaistainen MIPI CSI -kameraliitäntä | |
| Multimedia | H.265 (4Kp60 dekoodaus); H.264 (1080p60 dekoodaus, 1080p30 koodaus); OpenGL ES 3.0 grafiikka |
| Syöttöteho | 5V DC |
| Käyttölämpötila | 0 - +80°C |
| Mitat | 55 mm × 40 mm |
| Tuotannon käyttöikä | Raspberry Pi Compute Module 4 on tuotannossa vähintään tammikuuhun 2028 asti. |
| Vaatimustenmukaisuus | Täydellinen luettelo paikallisista ja alueellisista tuotehyväksynnöistä on osoitteessa: www.raspberrypi.org/documentation/hardware/raspberrypi/conformity.md |
Sovellukset
- Ohjelmistoreititin
- IoT
- Älykäs koti
- Kameraprojektit
Osaluettelo
- 1 x Dual Gigabit Ethernet Carrier Board Raspberry Pi CM4:lle, jossa on 4GB RAM, 32GB eMMC
- 1 x Alumiinikotelo
- 1 x Kansainvälinen seinäsovitin Virtalähde 5VDC 4A - Type-C (US/AU/UK/EU-pistokkeilla)
Linkit
- Wiki Aloittaminen OpenWrt:n kanssa Dual Gigabit Ethernet Carrier Boardilla Raspberry Pi CM4:lle ja ODYSSEYlle - X86J4125 - X86J4125
- Wiki Aloittaminen Raspberry Pi CM4:n Dual Gigabit Ethernet Carrier Board -levyn kanssa
- Kaavio
- Microchip LAN7800 tietolehti
Video
Tuotetiedot
- Saatavuus Varastossa
- Valmistaja Seeed Studio
- Tuotepolku Etusivu KehityskortitTeollinen Raspberry PiRaspberry Pi CM pohjakortit reRouter CM4 4/32GB +KOTELO
- SKU SEEED-110110110
- Ominaisuudet
- Yhteensopiva Raspberry Pi Compute Module 4 (CM4)
- Muisti RAM 4GB
- Muisti FLASH 32GB
- Verkkoliitännät Ethernet,BT,Wifi
- Kellotaajuus 1,5GHz
- Prosessori ARM Cortex-A72 (BCM2711)
- Paino 43g
- Valmistajan malli 110110110
- Klikkaa tarkemmat tiedot https://www.seeedstudio.com/Dual-GbE-Carrier-Board-with-4GB-RAM-32GB-eMMC-RPi-CM4-Case-p-5029.html
- Mitat 75 x 64 x 21 mm
