Kuvaus

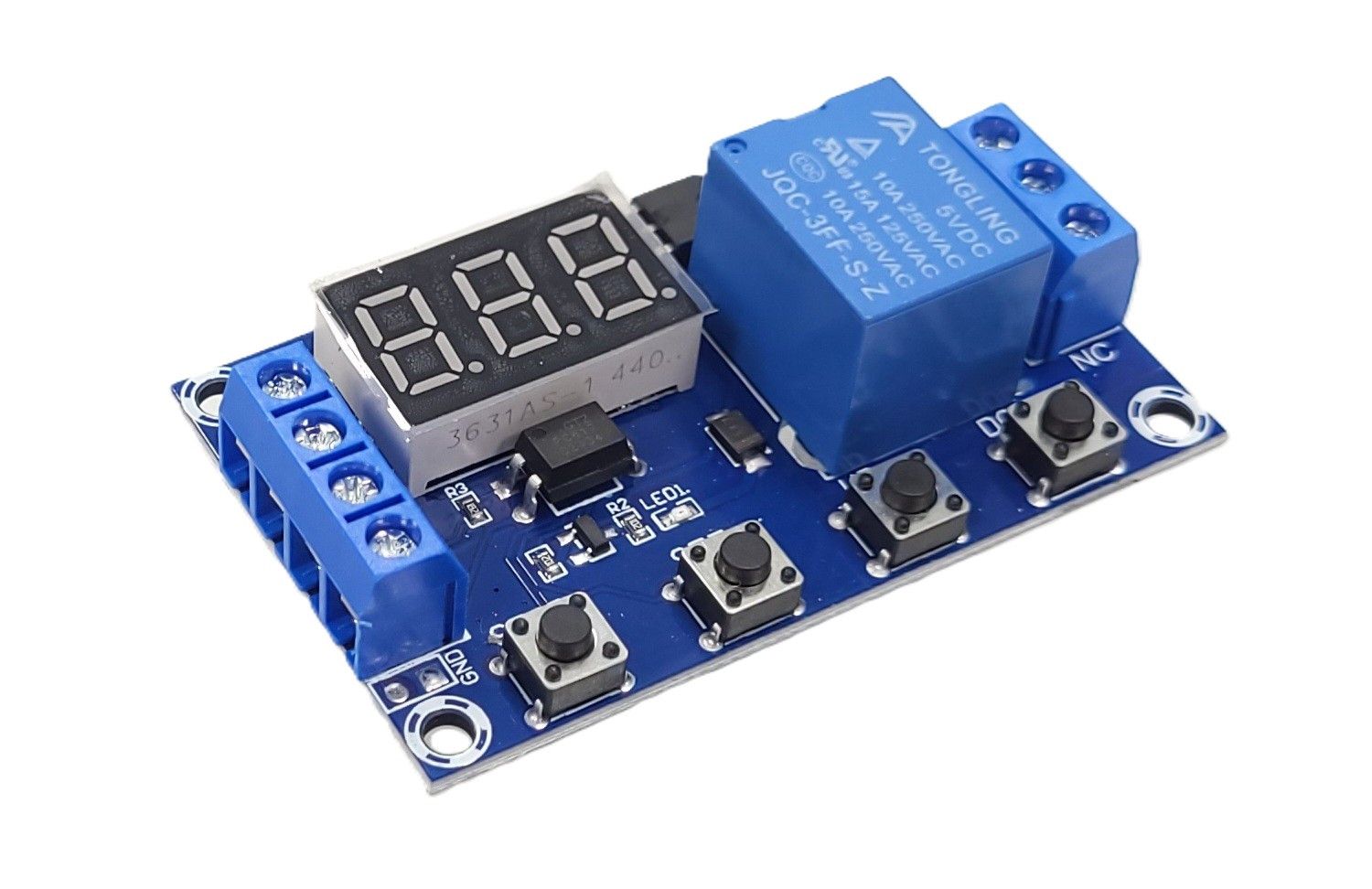

Ohjelmoitava aikamoduuli, jossa on 10 A / 250 V:n rele (saatavana NO- ja NC-koskettimet), mahdollistaa releen reagoinnin ajan ja tavan asettamisen laukaisusignaalille, siinä on sisäänrakennettu LED-näyttö (kolme numeroa, 7 segmenttiä). Se voidaan syöttää jännitteellä 6–30 VDC tai microUSB-liitännän avulla. Levy on varustettu ARK-liittimillä ja kiinnitysrei'illä.

Ominaisuudet

• • Ohjelmoitava aikarele
  • Aika voidaan asettaa välillä: 0,1 s – 999 minuuttia
  • Asetuksen askel:
    • 0,1 s – 99,9 s: 0,1 sekuntia
    • 1 s - 999 s: 1 sekunti
    • 1 min - 999 min: 1 minuutti
  • 7-segmenttinen näyttö helpottaa käyttöä
  • Syöttöjännite: 6–30 V DC
  • Mahdollisuus virransyöttöön microUSB-liittimen kautta (liitintä ei käytetä tietokoneen kanssa kommunikointiin)
  • NO/NC-releulostulo
  • Optoeristetty liipaisutulo
  • Ohjelmointi neljällä painikkeella
  • Rele voidaan sammuttaa manuaalisesti milloin tahansa
  • Käytettävissä olevat toimintatilat:
    • P1: Releen aktivointi ”OP”-ajaksi TRIGGER-tulon signaalin laukaisun jälkeen (vaste nousevaan reunaan)
      • P1.1: Uudelleenlaukaisu laskennan aikana ei muuta laskennan kulkua
      • P1.2: Uudelleenkäynnistys laskennan aikana nollaa laskennan
      • P1.3: Uudelleenkäynnistys pysäyttää ajastimen laskennan aikana ja sammuttaa releen
      • P-2: Laukaisu käynnistää ”CL”-ajan laskennan, ja sen päätyttyä käynnistää releen ”OP”-ajaksi. Uudelleenkäynnistys ei muuta laskennan kulkua.
      • P3.1: Releen laukaiseminen ja ”OP”-ajan laskenta, sen päätyttyä ‘CL’-ajan releen sammuttaminen, syklin toistaminen ”LOP”-piireissä. Uudelleenkäynnistys pysäyttää laskennan ja deaktivoi releen
      • P3.2: Releen ohjaus silmukassa ilman laukaisua. Rele kytketään päälle ”OP”-ajaksi, rele kytketään pois päältä ‘CL’-ajaksi, ja silmukka toistetaan (silmukan toistojen määrä määräytyy ”LOP”-parametrilla, voi olla ääretön). Laukaisusignaali ei vaikuta toimintaan
      • P-4: Releen kytkeminen päälle laukaisulla, laskuri pysähtyy laukaisusignaalin keston ajaksi. Kellon käynnistyssignaalin menettämisen jälkeen rele pysyy päällä ”OP”-ajan. Uudelleenlaukaisun esiintyminen ”OP”-ajan aikana nollaa laskurin
  • Helppokäyttöinen
  • Asetukset eivät häviä virrankatkoksen jälkeen
  • Neljä kiinnitysreikää, halkaisija 3 mm
  • Mitat: 38 x 63 x 20 mm
  • Paino: 24 g

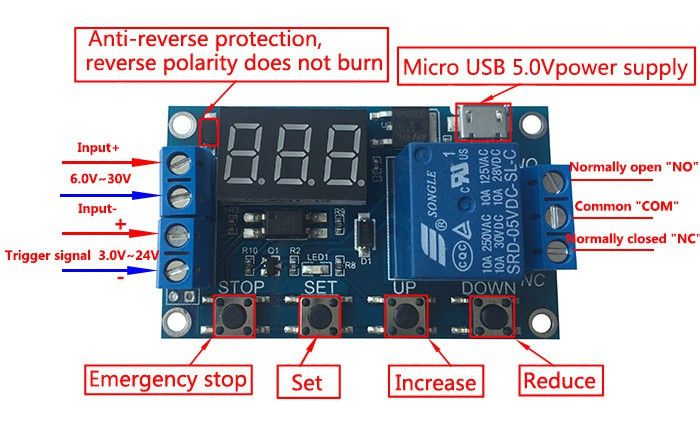

Virran kytkemisen jälkeen:

• STOP-painikkeen lyhyt painallus vaihtaa releen tilan (PÄÄLLÄ / POIS)
• SET-painiketta painamalla lyhyesti voit tarkastella asetettuja OP / CL / LOP-parametrien arvoja
• Pitämällä SET-painiketta painettuna pidempään pääset valikkoon

Valikkoon siirtymisen jälkeen:

• Ensin valitaan toimintatila P1.1-P4 UP / DOWN-painikkeilla (toimintatilojen kuvaus yllä)
• Painamalla lyhyesti SET-painiketta hyväksyt toimintatilan ja siirryt OP / CL / LOP-parametrien asetuksiin
• UP / DOWN-painikkeilla voit muuttaa OP / CL / LOP-parametrien arvoja
• STOP-painikkeella voit muuttaa aikaväliä: desimaalisekunnit / sekunti / minuutti
• Painamalla SET-painiketta lyhyesti voit hyväksyä asetetun parametrin arvon ja siirtyä seuraaviin parametriasetuksiin (jos käytettävissä)
• Pitämällä SET-painiketta painettuna pidempään parametrien arvot tallentuvat muistiin ja palaat toimintatilaan

Huom! Ei ammattikäyttöön. Älä käytä verkkojännitteisten laitteiden ohjaukseen. Ainoastaan alle 50VAC/DC.
