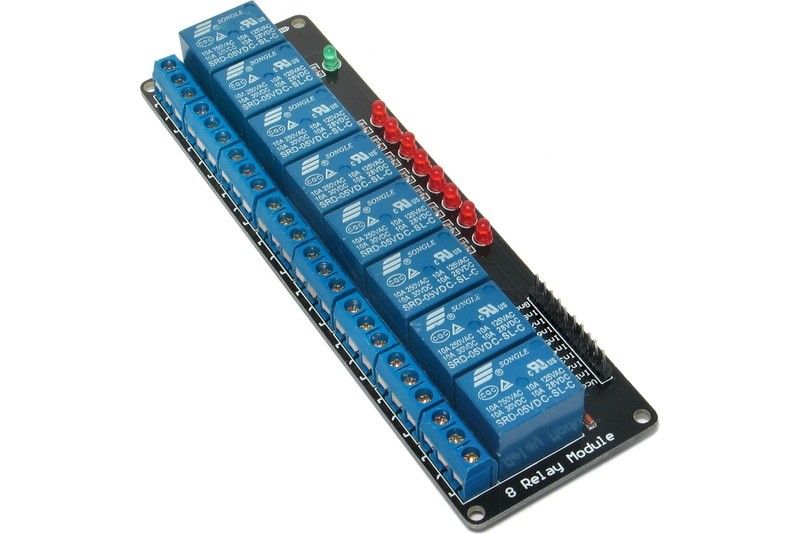

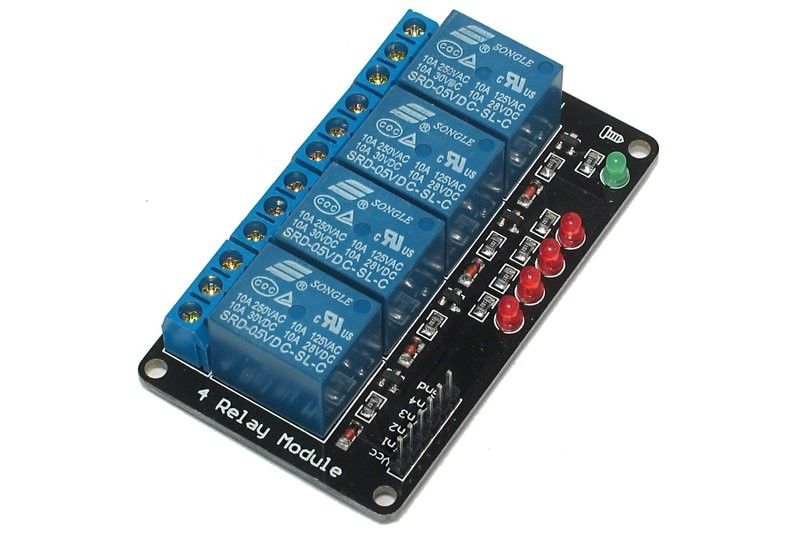

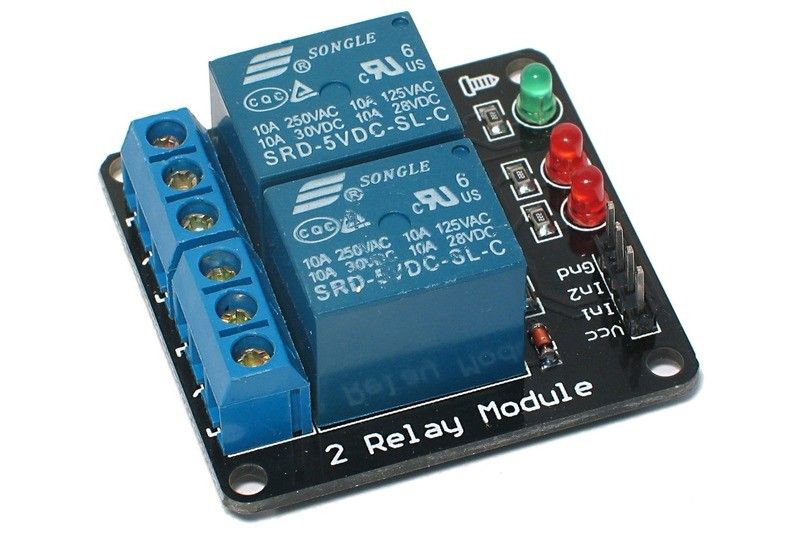

Jokaisen releen ohjaukselle oma punainen merkkiledinsä. Vihreä ledi kertoo VCC-käyttöjännitteen tilan. Ohjaustransistorilla (PNP) yhden kilon kantavastus. Releet 10A luokituksella. Releiden kelojen käyttöjännite 5VDC. Ohjaus tapahtuu kytkemällä INx -pinni GND-pinniin. Rele vaihtaa tilaansa ja kys. releen punainen ledi palaa. Virtaa kulkee tällöin pinnin kautta n. 4mA.

Huom! Ei ammattikäyttöön. Älä käytä verkkojännitteisten laitteiden ohjaukseen. Ainoastaan alle 50VAC/DC.
