Huom! Ei ammattikäyttöön. Älä käytä verkkojännitteisten laitteiden ohjaukseen. Ainoastaan alle 50VAC/DC.

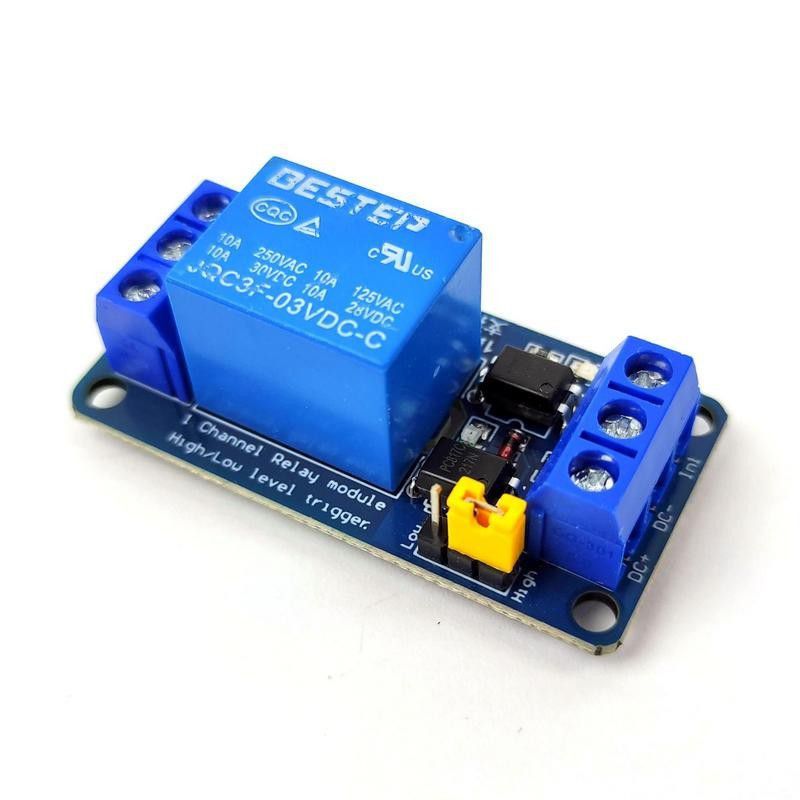

Voit ohjata moduulilla olevaa yhtä relettä. Tulo on optoerottimella varustettu joka antaa paremman suojan. Kaikki liitännät ruuviliitosrimoin. Merkkiledit kertovat missä tilassa rele on.

Ominaisuudet

• Kortilla 1 kpl 3,3V ohjausjännitteisiä releiltä
• Releiden kärjet: 10A 250VAC / 30VDC
• Ohjauksen tuloissa optoeristimet
• Käyttöjännite: 3,3VDC
• Tehontarve:
• Jokaiselle kanavalle on oma merkkiledi sekä yksi power-on ledi
• Triggeröintitavan valinta - HIGH tai LOW aktiivinen
• Ruuviliitokset tuloille ja lähdöille
• Releiden NO ja NC kontaktit lähdöissä
• Kiinnitysreiät kortin reunoissa, reiät halk. 3 mm
• Mitat:

Kytkentä

• DC+ = +3.3VDC
• DC- = GND (maa tai 0V)
• In1 = ohjaussignaali, 3.3V = logic High; 0V = logic Low

Toimitus

• 1x Optoeristetty relekortti yhdellä releellä
