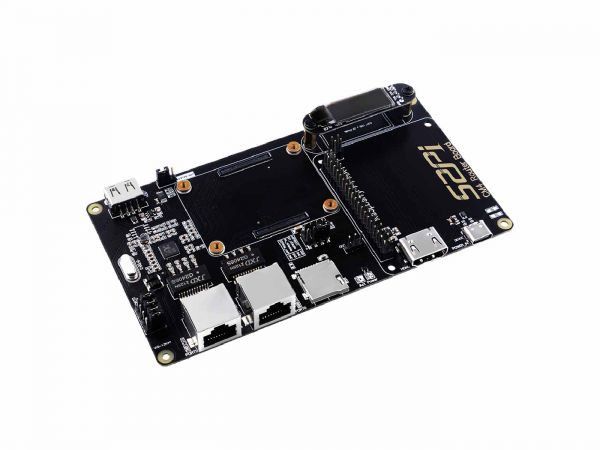

CM4 Router Board on Raspberry Pi Compute Module 4:ään perustuva laajennuskortti. Se tuo Raspberry Pi CM4:ään kaksi täysnopeuksista gigabitin verkkoporttia, ja RTL8111E-ohjainsiru tarjoaa paremman suorituskyvyn, pienemmän suorittimen käytön ja vakaamman vakauden pitkäksi aikaa verrattuna USB-verkkokorttiin.
Tämä CM Router Board on erittäin skaalautuva runsailla IO-oheislaitteilla. Siinä on USB2.0-liitäntä, johon voidaan liittää USB-flash-ohjain, USB-näppäimistö, tulostimet, WIFI-moduulit jne. Vakiomuotoinen HDMI-liitäntä voi auttaa sinua konfiguroimaan laitteen ja näyttämään käyttötiedot kätevästi. Lisäksi 5V DC -tuuletinliitäntä tukee 5V:n jäähdytystuuletinta ja myös PWM-protokollaa, mikä tarkoittaa, että voit ohjata tuulettimen siipien nopeutta PWM-signaalilla.
BCM2711 4-ytimisen 1,5 GHz:n Cortex-A72:n tehokas suorituskyky ja Raspberry Pi -yhteisön runsas ohjelmistotuki tekevät tästä levystä vankan perustan suorituskykyisten yhdyskäytävien, älykkäiden reitittimien ja kodin IoT-alustojen rakentamiseen. Jos tarvitset useita LAN-verkkoportteja kuten tavalliset reitittimet, on suositeltavaa käyttää gigabittikytkintä verkkoporttien laajentamiseen, mikä ei vaikuta sen Internet-suorituskykyyn. Se voidaan myös liittää oheislaitteisiin ja käyttää mini-NAS:na, langattomana verkkosiltana tai minipalvelimena, jota voidaan ohjata päätelaitteen kautta.
Sovellus
-
Älykäs toimisto
-
Älykäs koti
-
IoT
-
minipalvelin
Tekniset tiedot
| Yhteensopiva moduuli |
Raspberry Pi Compute Module 4-sarja |
| POE-HATTU |
- Tuki POE HAT syöttää virtaa levylle
- Tuki POE HAT ulkoista virtalähdettä varten
|

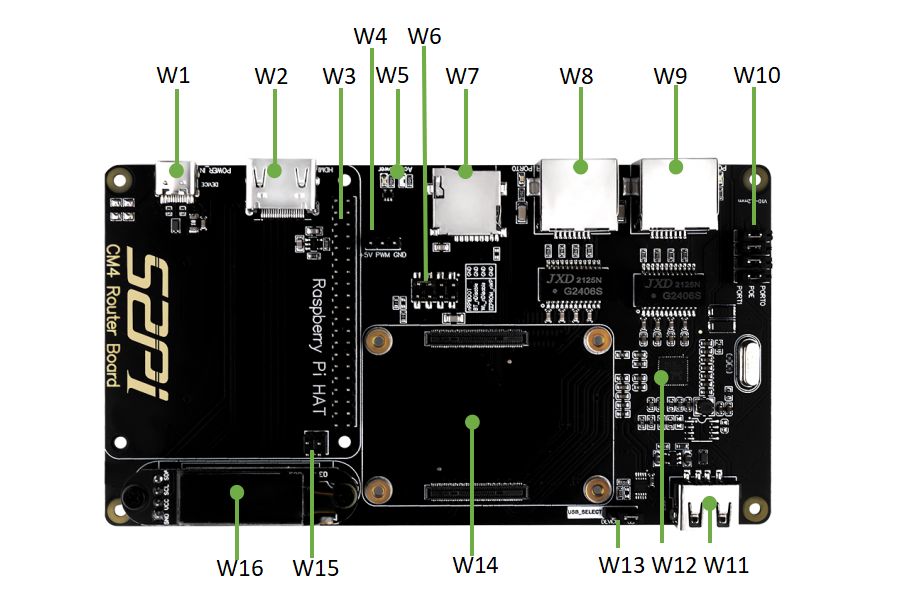

| Liitännät |
- Täysnopeuksinen kahden gigabitin verkkoliitäntä
- Master-slave-kaksois-USB2.0-liitäntä
- Micro SD -korttipaikka, jota käytetään CM4:n muun kuin eMMC-version tukemiseen.
- Standardi HDMI-videolähtöliitäntä
- 5V DC -tuuletinliitäntä (tuki PWM-signaalin kautta tapahtuvalle ohjaukselle)
|
| Ethernet |
Suorituskykyinen Gigabit-ethernet-ohjain RTL8111E-siru, JXD 2111x G2406s -siru eristysmuuntajana.
- Port0: Compute Module 4 Sisäänrakennettu
- Port1: PCI Express 1000BASE-T -verkkokortti
|
| GPIO |
40Pin GPIO yhteensopiva Raspberry Pi:n kanssa |
| Virtalähde |
USB-C (tyyppi-C) 5V/3A liitäntä |
| Käyttölämpötila |
0℃~80℃ |
| Mitat |
146 x 80mm |
