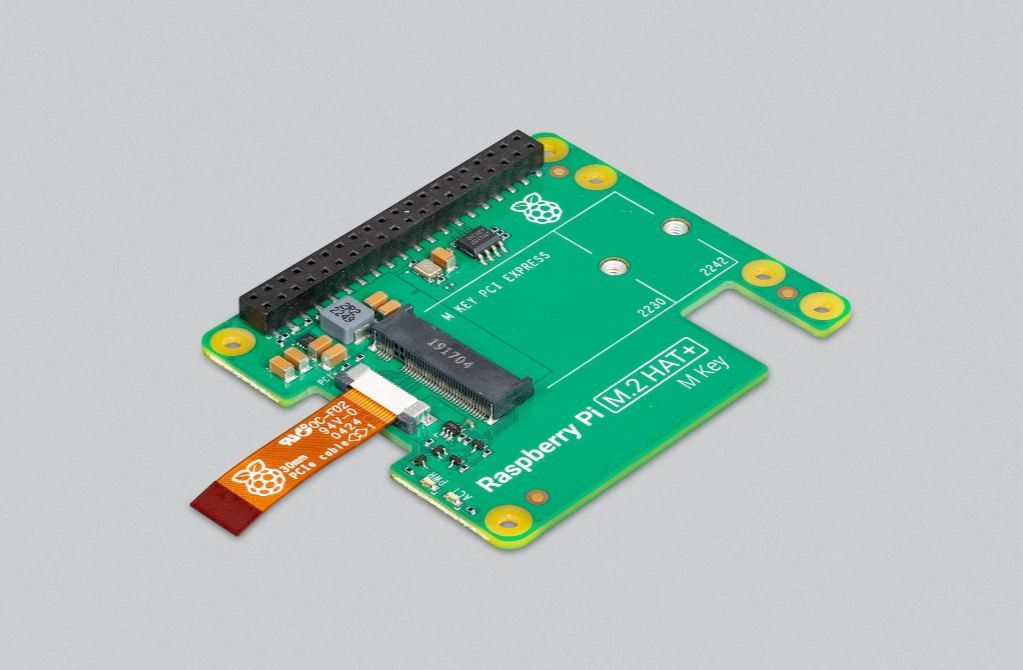

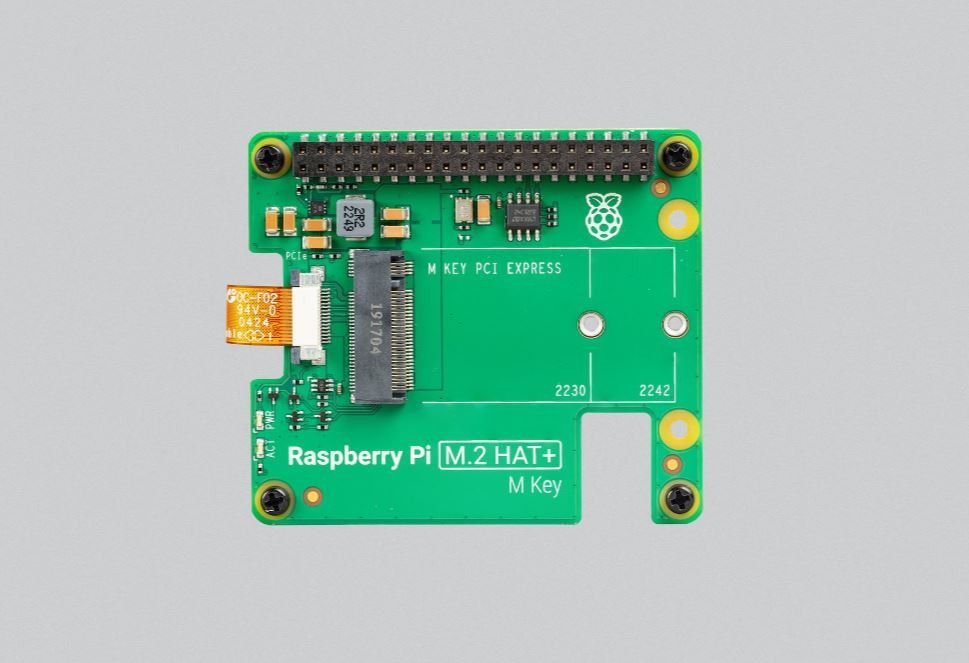

Raspberry Pi M.2 HAT+ mahdollistaa M.2-lisälaitteiden, kuten NVMe-asemien ja AI-kiihdyttimien, liittämisen Raspberry Pi 5:n PCIe 2.0 -väylään, tukien nopeaa (jopa 500 MB/s) tiedonsiirtoa.

Raspberry Pi 5:n yksikaistainen PCIe 2.0 -väylä on liitetty 16-pinniseen, 0,5 mm:n FPC-liittimeen; M.2 HAT+ M Key on sovitin, joka muuntaa tämän liittimen ja M.2-standardin välillä. Se tukee 2230- ja 2242-muotoisia M.2-laitteita ja pystyy tarjoamaan jopa 3A virtaa liitetyille laitteille.

Raspberry Pi M.2 HAT+ noudattaa Raspberry Pi HAT+ -määrityksiä ja se tunnistetaan automaattisesti viimeisimmällä ohjelmistolla.

Ominaisuudet

• Tukee yksikaistaista PCIe 2.0 -väylää (500 MB/s huippunopeus)
• Tukee M.2 M key -liitintä käyttäviä laitteita
• Tukee 2230- ja 2242-muotoisia laitteita
• Pystyy tarjoamaan jopa 3A virtaa liitetyille laitteille
• Sisältää virta- ja toimintavalot
• Noudattaa Raspberry Pi HAT+ -määrityksiä
• Toimitetaan nauhakaapelin, 16 mm pinopään, kierrettyjen välilevyjen ja ruuvien sekä uraruuvin kanssa M.2-lisälaitteen kiinnittämiseksi
