Raspberry Pi Debug Probe
Yleiskatsaus
Raspberry Pi Debug Probe on itsenäinen USB-pohjainen debug-laite joka tarjoaa tarvittavat rajapinnat sulautettujen Arm-mikrokontrollerien ohjelmointiin ja vianetsintään. Laite on suunniteltu helppokäyttöiseksi liittämällä kohdejärjestelmän SWD- ja UART-liitäntöihin ilman juottamista. Laite perustuu Raspberry Pi Pico -laitteistoon ja RP2040-prosessoriin.
Tekniset tiedot
- Nominaali I/O-jännite: 3.3V
- Rajapinnat: USB to Arm Serial Wire Debug (SWD) ja USB to UART bridge
- Yhteensopivuus:Picoprobe, CMSIS-DAP ja OpenOCD:n sekä muiden CMSIS-DAP-työkalujen kanssa

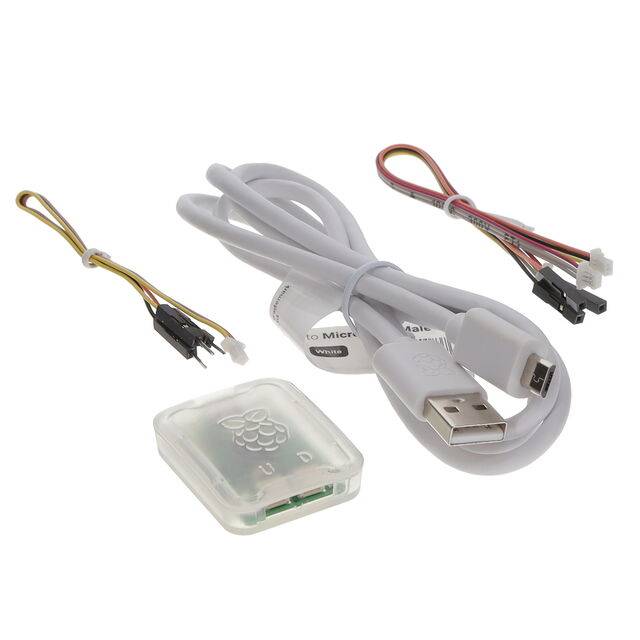

Sisältö paketissa
- Debug probe
- USB-kaapeli
- Kolme debug-kaapelia: 3-pin JST-SH to 3-pin JST-SH, 3-pin JST-SH to 0.1-inch header (female), 3-pin JST-SH to 0.1-inch header (male)
- Läpinäkyvä muovikotelo
Yhteensopivuus ja liitettävyys
Laitteen SWD- ja UART-rajapinnat noudattavat Raspberry Pi 3-pin Debug Connector Specification -määrittelyä jolloin se on suoraan yhteensopiva uusien Raspberry Pi -korttien ja Pico-sarjan laitteiden liitännöillä varustettujen liittimien kanssa. Debug Probe toimii myös muiden Arm-mikrokontrollerien kanssa joiden käyttöjännite on 3.3V.
Käyttöönotto ja ohjelmistotyökalut
Debug Probe toimii suoraan useimmissa kehitysympäristöissä. Se tukee CMSIS-DAP-protokollaa ja integroituu OpenOCD-työkaluketjuun. Laitteen firmware on avoimen lähdekoodin debugprobe-ohjelmisto ja se on päivitettävissä UF2-muodossa.
