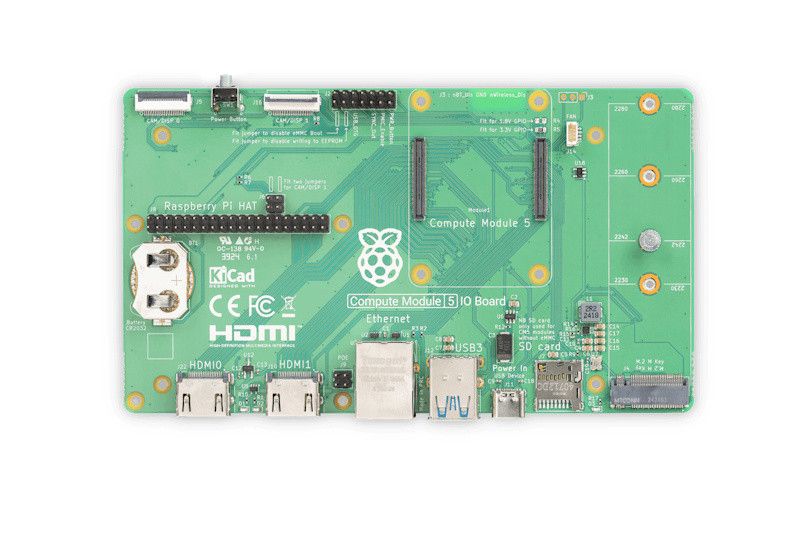

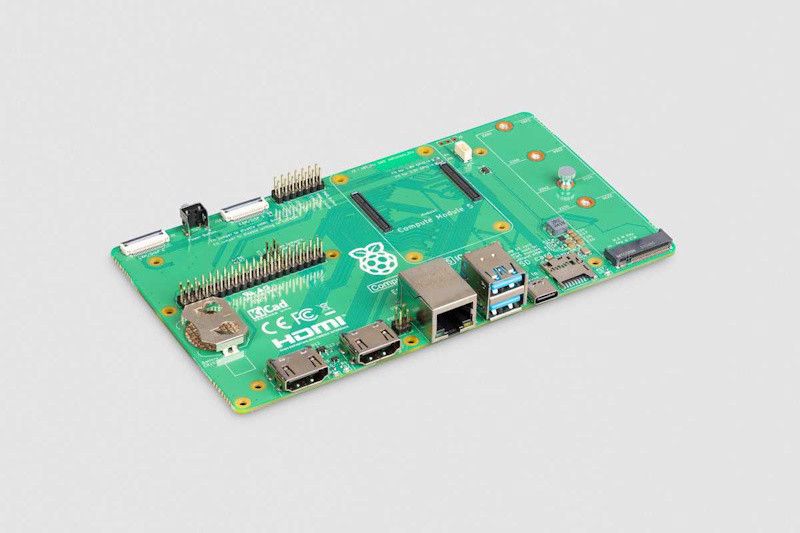

Ominaisuudet

• Virtaliitäntä: Ulkoinen +5V USB-C-virtalähde
• Virtapainike: Herättää ja sammuttaa Compute Module 5:n
• HDMI: 2 × täysikokoista HDMI 2.0 -liitintä (tuki kahdelle 4K30-ulostulolle)
• Ethernet: Gigabit RJ45, jossa PoE-tuki
• USB: 2 × USB 3.0 -porttia
• microSD-korttipaikka: CM5Lite-malleille
• PCIe: M.2 M Key PCIe -liitin
• Tuuletinliitin: 4-napainen JST-SH PWM-tuulettimen liitin (valittava 5V/12V)
• MIPI: 2 × MIPI DSI/CSI-2 FPC-liitintä (22-nastainen, 0,5 mm jaolla)
• GPIO: 40PIN värikoodattu GPIO-liitin (HAT-yhteensopiva)
• PoE-header: PoE käytettävissä/pois päältä -hyppäin
• RTC: RTC-paristokotelo (herätys, sammuttaminen, uudelleenkäynnistys)
• Hyppäimet: Toimintojen (kuten eMMC boot, EEPROM-kirjoitus, virtapainike, USB OTG) deaktivointi

Yhdistäminen Compute Module 5 -moduuliin

• Yhteensopiva kaikkien CM5-varianttien kanssa
• Suora liitäntä Compute Module 5 -liitinpinneihin

Runsaat oheislaiteliitännät

• Sisältää kaikki keskeiset liitännät: HDMI, USB, Ethernet, microSD, M.2 SSD, DSI, CSI, RTC, GPIO
• Soveltuu kehitykseen, testaukseen ja tuotantoon

Mitat

• 160 × 90 mm

Linkit

• Datalehti (PDF)

Huom! Compute Module ostettava erikseen!
