Huomautus: Tämä on vaihtoehtoinen antennisarja CM4:lle, jossa on sisäinen langaton yhteys.
Sisäänrakennetulla langattomalla langattomalla mallilla varustetuissa CM4-malleissa on sisäinen U.FL-liitin ulkoista antennia varten, tämä yhteensopiva antennisarja.
[img-29800-left-desc_default]

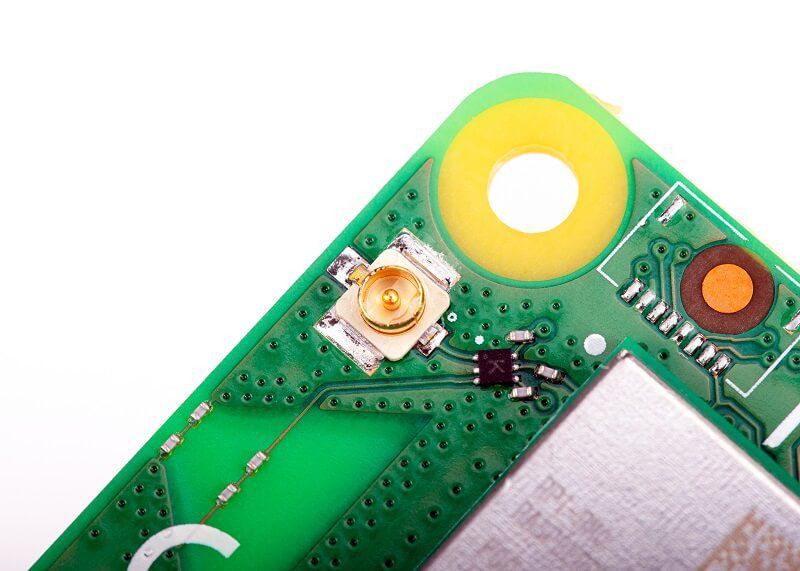

Huomautus : U.FL-liitin on asennettu vain Compute Module 4:ään , jossa on langaton liitin, ei-langattomissa muunnelmissa/malleissa EI ole U.FL-liitintä eikä langatonta metallia olevaa "purkkia".

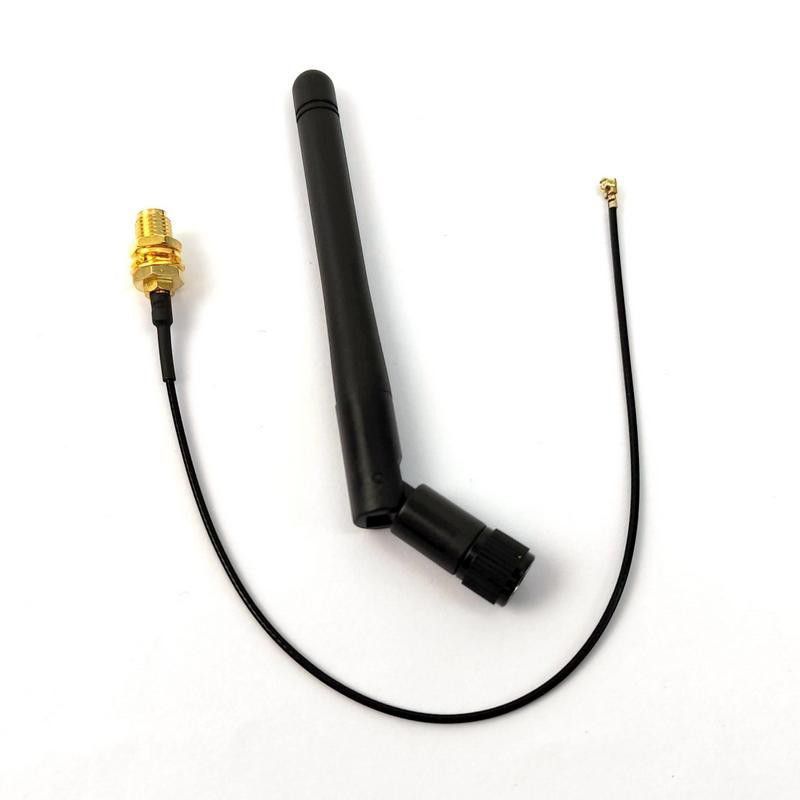

Tämä antennisarja sisältää SMA (naaras) taivutettavan (0º-90º) antennin ja RF-kaapelin, jossa on RP-SMA (uros) MHF1/U.FL-liittimellä, ja sen pituus on 205 mm. Voit kiinnittää SMA-antennin ulkoiseen koteloon/koteloon langattoman signaalin laajentamiseksi.
[img-29801-left-desc_default]
Huomautus : CM4 (langattomalla) pystyy vaihtamaan sisäisen piirilevyantennin tai ulkoisen antennin käytön ohjelmistosta/IO:sta.

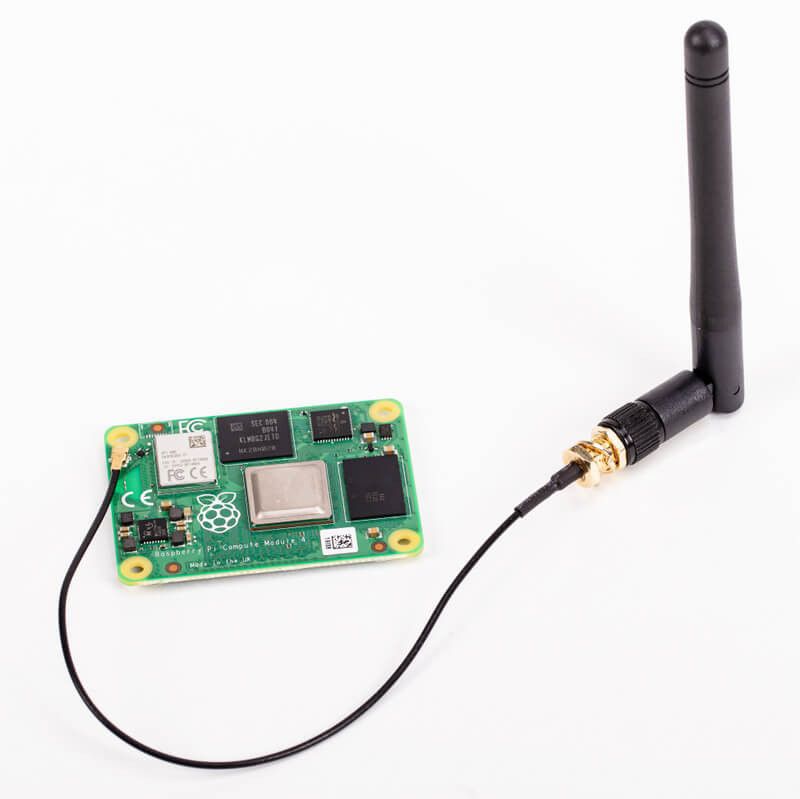

Huomautus : Kuvassanäkyvä Raspberry-levy ei sisälly toimitukseen.
Ominaisuudet
- Yhteensopiva antenni langattomalle CM4-levylle
- Tukee sekä 2,4 GHz:n että 5 GHz:n taajuusalueita.
- Taajuusalue: 2400-2500/5100-5800 MHz.
- Kaistanleveys: 100-700MHz
- VSWR: ≤ 2.0
- Vahvistus: 2 dBi
- Impedanssi: 50 ohm
- Polarisaatio: Pystysuora
- Säteily: Omnidirectional
- Maksimiteho: 10W
- Antennin mitat: 108 mm × 10 mm
Pakkausluettelo
- 1 x Yhteensopiva kaksikaistainen SMA-antenni
- 1 x SMA ja U.FL koaksiaalikaapeli
