PiTray Mini keskittyy tarjoamaan siistin ja edullisen ratkaisun CM4-sovelluksiin. Siinä on samat ääriviivat ja kiinnitysreiät kuin Raspberry Pi Model B:ssä, joten se voidaan pinota olemassa olevan klusterin päälle.
CM4:llä on joitakin etuja Raspberry Pi 4B:hen verrattuna teollisissa sovelluksissa. Vaihtoehdot, joihin on upotettu eMMC-tallennus, tarjoavat paljon luotettavamman ja nopeamman levyn I/O:n. Koska CM4:stä on saatavilla malleja ilman WiFi- ja Bluetooth-yhteyksiä, klusterin energiankulutus voi olla tehokkaampaa.
Klusterin rakentajat, jotka etsivät minimaalista ulkoasua, jossa on kiinteä moduuliasennus, jossa on virransyöttö ja Gigabit Ethernet. PiTray Mini tarjoaa sen kaiken!
Lisäksi PiTray Mini toimii hyvänä aloitussarjana CM4:lle. CM4:n eMMC:llä varustetuissa versioissa on eMMC-käynnistyskytkin, joka helpottaa huomattavasti käyttöjärjestelmäkuvan flashaamista eMMC:lle - ei tarvitse käyttää aikaa sen selvittämiseen, mitkä nastat pitäisi kytkeä! Siinä on myös micro-SD-korttiliitäntä CM4 Lite -mallia varten (ilman eMMC:tä - vaatii micro-SD-kortin).
Jotta Compute Module 4 mahtuisi näin pieneen käyntikorttikokoiseen alustaan, PiTray mini ei sisällä DSI- ja CSI-liitäntöjä, ääniliitäntää, kahta mikro-HDMI:tä tai USB3.0-keskitintä, koska niitä käytetään harvoin klusterin rakentamisessa. Sen sijaan se tarjoaa vain yhden USB2.0-, täysikokoisen HDMI- ja HAT-liitännän, jotka tulevat natiivisti sirusta.

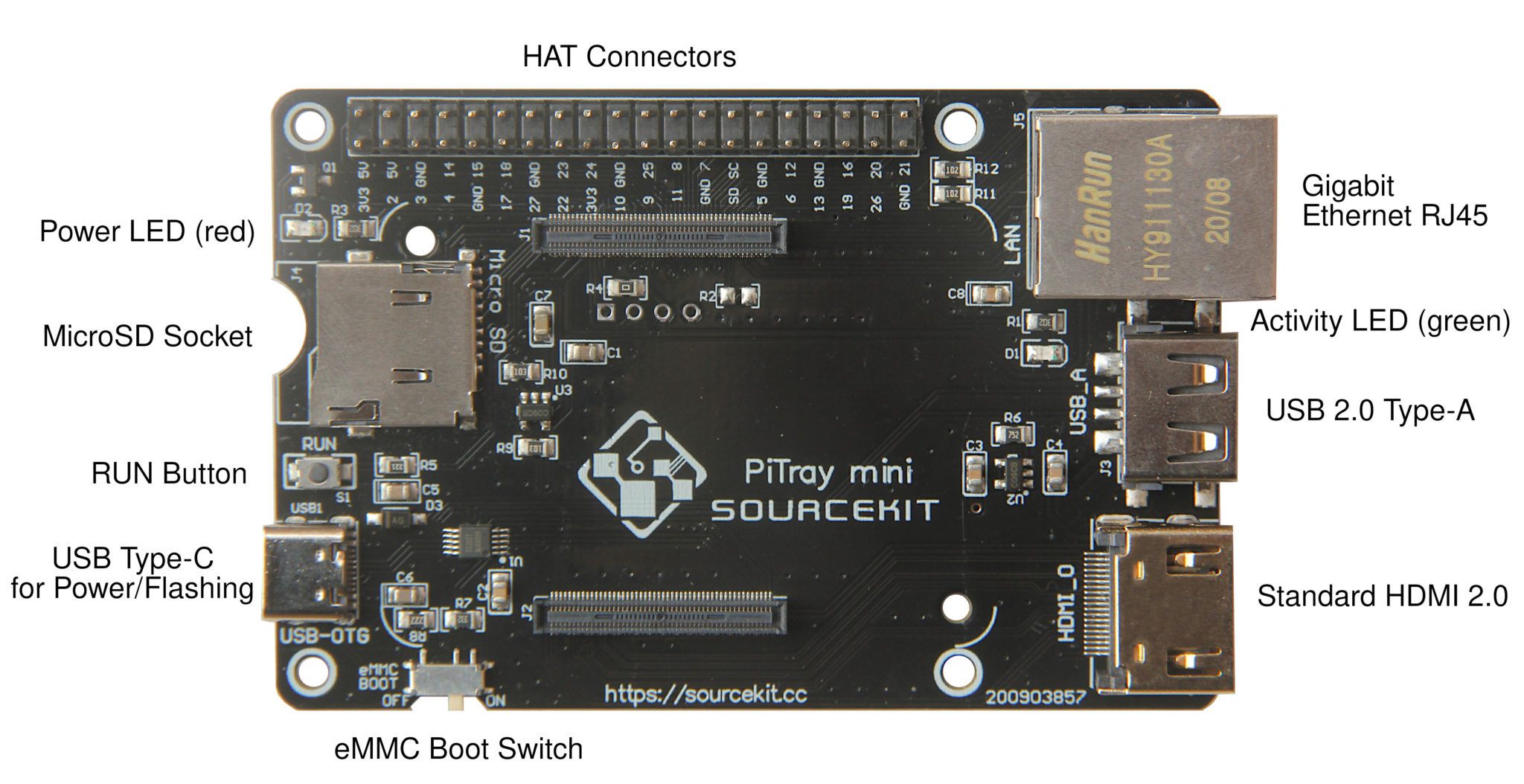

Tekniset tiedot
- 1x CM4-liitäntä
- 1x sarja vakiomuotoisia Raspberry Pi HAT-liittimiä
- 1x Vakiomallinen HDMI 2.0 -liitin
- 1x Gigabit Ethernet RJ45-liitäntä
- 1x Natiivi USB 2.0 -liitin
- 1x SD-korttiliitäntä CM4-muunnoksille, joissa ei ole eMMC:tä.
- 1x USB Type-C-liitin CM4:n eMMC-versioiden virransyöttöä ja myös ohjelmointia varten.
- 1x Boot Mode -kytkin ohjelmointitilaa ja normaalia tilaa varten
- 1x RUN-painike helppoa nollausta varten
- 1x Punainen virta-LED
- 1x Vihreä aktiivisuus-LED
- 2x kiinnitysreiät CM4:lle
- 4x CM4:n kulmamerkit CM4:n asennon ohjausta varten
- Sisääntulovirta: +5V
- Mitat: 85 mm x 56 mm
