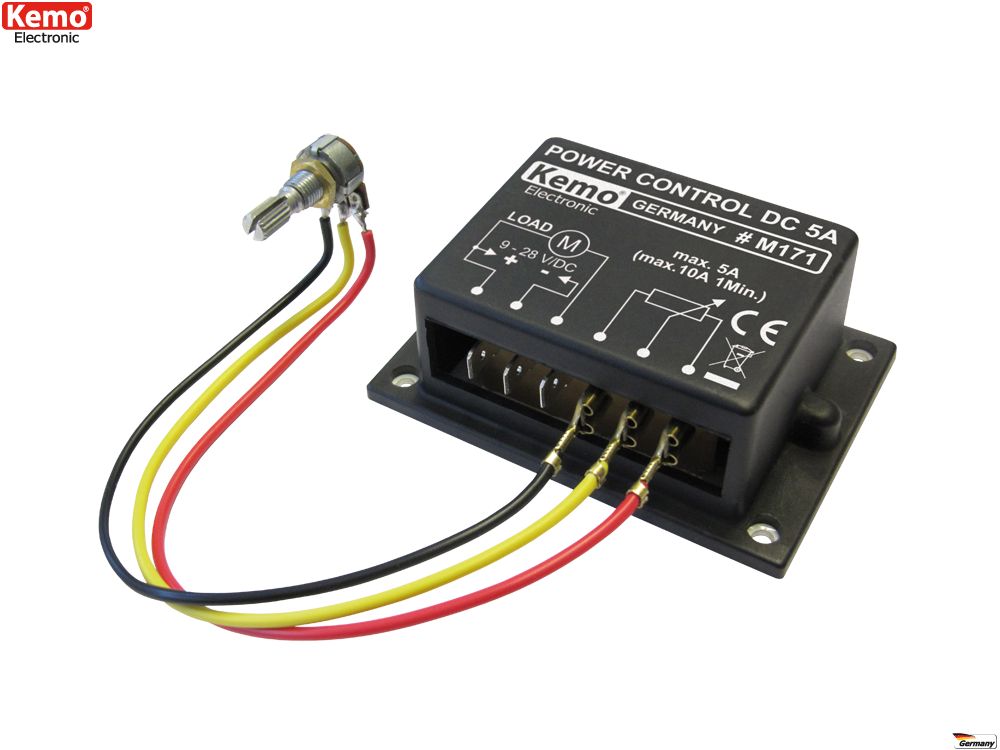

PWM TEHO-OHJAIN 9-28VDC 10A
PWM TEHO-OHJAIN 9-28VDC 10A
Tuotekuvaus
Ominaisuudet
- PWM tehon säätö tapahtuu potentiometrillä tai 0-5V ohjausjännitteellä
- Helppoa nopeudensäätöä akkukäyttöisille moottoreille tai himmennystä 12V ledinauhoille
- Alle 5A kuormille ilman lisäjäähdytystä
- Liitännät 6,3mm lattaliittimin
Tutustu asennusohjeisiin huolellisesti. Varmista riittävä jäähdytys.
Animaatio
Tekniset tiedot
|
Käyttöjännite |
9 - 28 V/DC |
|
Maks. virranantokyky |
5 A or 10 A (jos moduuli on liitetty jäähdytyselementtiin) |
|
PWM Duty Cycle -alue |
n. < 5% to > 95% |
|
Ohjaustapa |
PWM pulssinleveysmodulaatio taajuusalueella 10 kHz - 20 kHz |
|
Potentiometri |
4,7 kOhm lineaari (mukana) |
|
Sopivat kuormat |
DC-moottorit, hehkulamput, halogeenilamput, lämmitysvastukset, LEDit suojavastuksilla. |
|

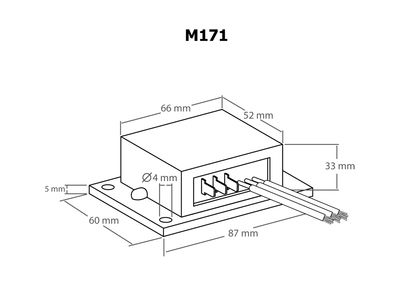

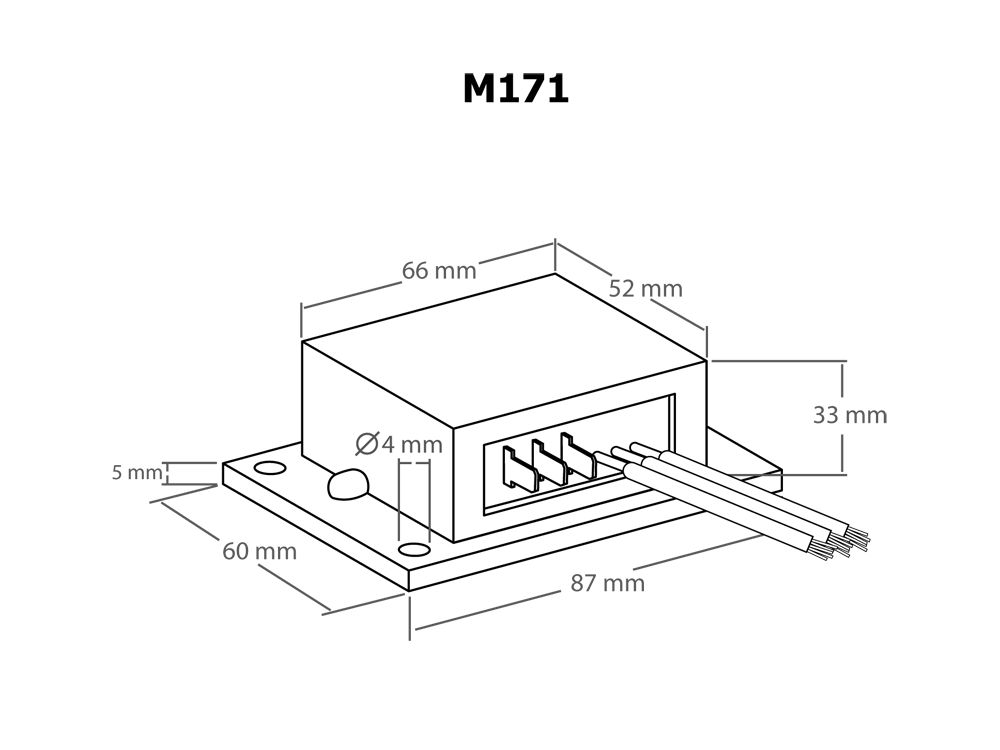

Mitat |
n. 87 x 60 x 33 mm (alustan mitta mukana) |

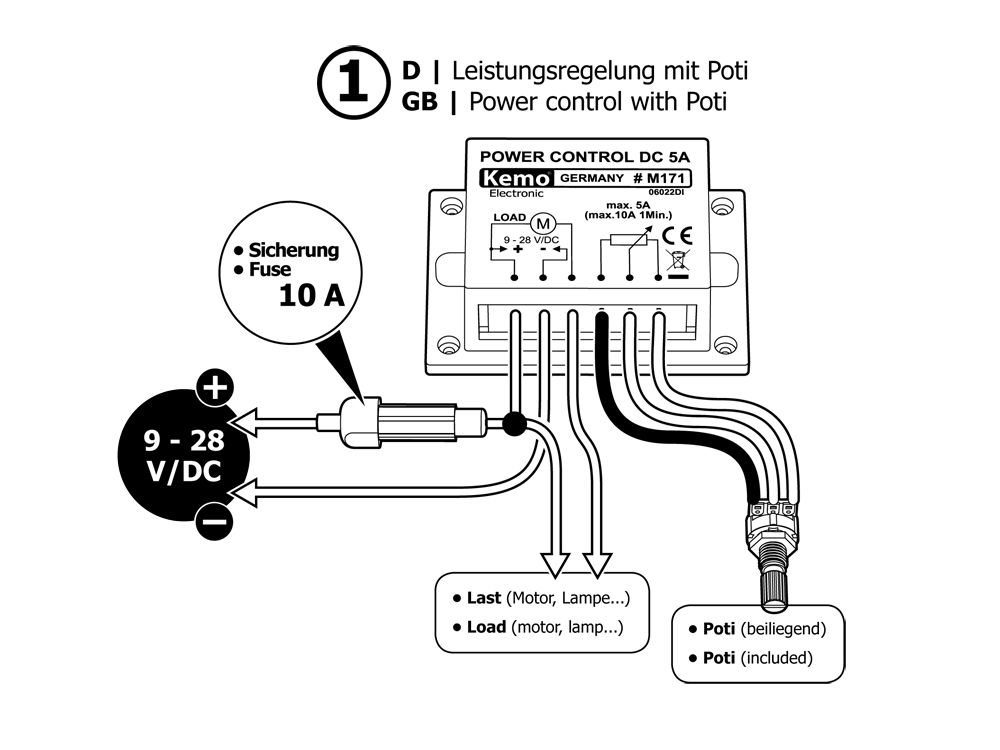

Asennusohje
Käytä aina sulaketta Kemo M171 ja akun välissä, älä kytke suoraan akun napoihin. Suositeltava sulake 10A.
Mikäli tuote kuumenee käytössä, pitää sille järjestää riittävä jäähdytys. Lämpö johdetaan pois laitteen takaosan alumiinipinnan kautta. Asenna se jäähdytyselementtiä tai muuta metallipintaa vasten. Käytä piitahnaa lämmönsiirron maksimoimiseksi. Ole varovainen kiinnityksessä, ettei laite ei pääse vääntymään millään muotoa. Käytä neljää M3 metalliruuvia. Älä poraa isompia kiinnitysreikiä tai tee muita modifikaatioita. Huolehdi että jäähdytys on riittävä.
Video
Tuotetiedot
- Saatavuus Varastossa
- Valmistaja Kemo Electronic
- EAN 4024028031712
- Tuotepolku Etusivu Tee-se-itseRakennussarjatKemo valmismoduulit PWM TEHO-OHJAIN 9-28VDC 10A
- SKU KEMO-M171
- Ominaisuudet
- Valmistajan malli M171
- Klikkaa tarkemmat tiedot https://www.kemo-electronic.de/en/Transformer-Dimmer/Controller/Modules/M171-PWM-Power-control-9-28-V-DC-max-10-A.php
- Mitat 87 x 60 x 33 mm
