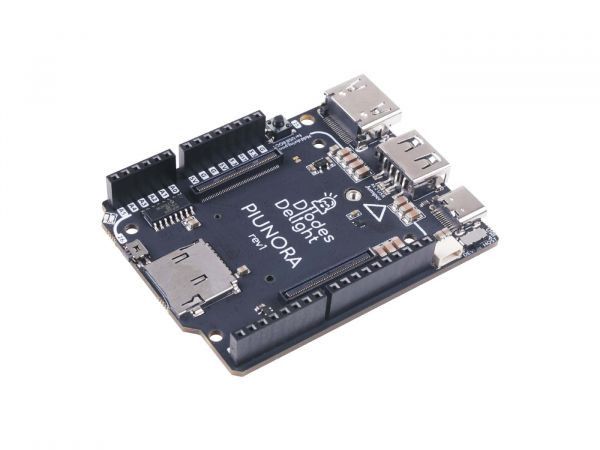

Piunora on kompakti ja helppokäyttöinen kehitysalusta elektroniikan prototyyppien rakentamiseen Linuxilla. Se on muodoltaan tuttu, siinä on helposti luettavat nastamerkinnät ja sen muotoilu sopii hyvin ahtaisiin sovelluksiin. Raspberry Pi Compute Module 4:n (CM4) kantolevynä Piunora on periaatteessa Raspberry Pi 4 Single Board Computer (SBC) -tietokoneen pienikokoinen versio, jossa on lisätty joustavuutta mukautettujen muotokertojen mukauttamiseksi.

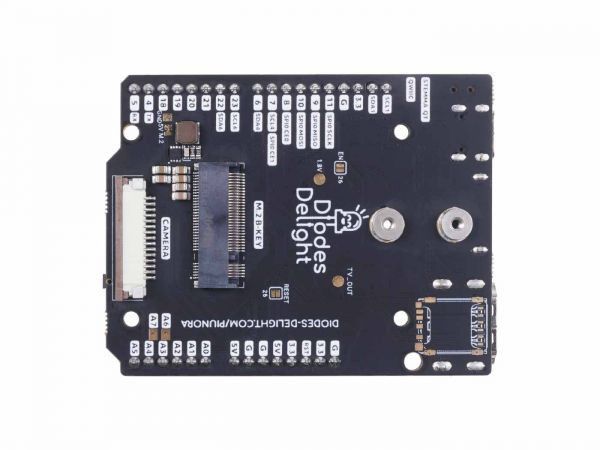

Se sisältää HDMI-portin, kameran tuloliitännät ja PCI-e-tuen, joita kaikkia ei ole tavallisessa Raspberry Pi 4:ssä. Piirilevyn takaosassa oleva M.2 B-Key -portti ei ole hyödyllinen ainoastaan SSD-tallennustilaa varten, vaan se voi myös isännöidä monenlaisia PCI-e-laajennuslevyjä. On syytä huomata, että Piunora on avoin laitteisto, joka on täysin yhteensopiva Raspberry Pi CM4:n kanssa, kunhan ohjelmisto ottaa huomioon käytössä olevat laitteiston oheislaitteet. Sen avulla voit hyödyntää ekosysteemin valtavaa kokoelmaa olemassa olevia ajureita ja voit kehittää sulautettuja sovelluksia Piunoran avulla mahdollisimman helposti.

Piunora on ihanteellinen ratkaisu elektroniikan kanssa työskentelyyn, jossa se sisältää Adafruitin ja SparkFunin kehittämiä Qwiic/StEMma-Qt-yhteensopivia liittimiä satojen huippuluokan antureiden liittämiseen nopeasti ja helposti daisy-chain IIC-laitteiden kautta Pythonin kautta. Levy sisältää Type-C-portin, joka voi tukea virtalähdettä ja USB 2.0 -tiedonsiirtoa. Se kuluttaa vähemmän virtaa kuin täysimittainen Raspberry Pi 4 ja sitä voidaan ohjelmoida suoraan CircuitPythonilla yhteensopivuuskerroksen - Adafruit Blinka on Linux SBC - kautta. Lisäksi on M.2-liitin, että se tarjoaa täydellisen liitännän kompaktimpaan tyyliin lisälevyille, mikä tarkoittaa, että sitä voidaan hyödyntää yksinkertaisen, tilatehokkaan, USB-yhteensopivan MCU-ratkaisun kehittämiseen.

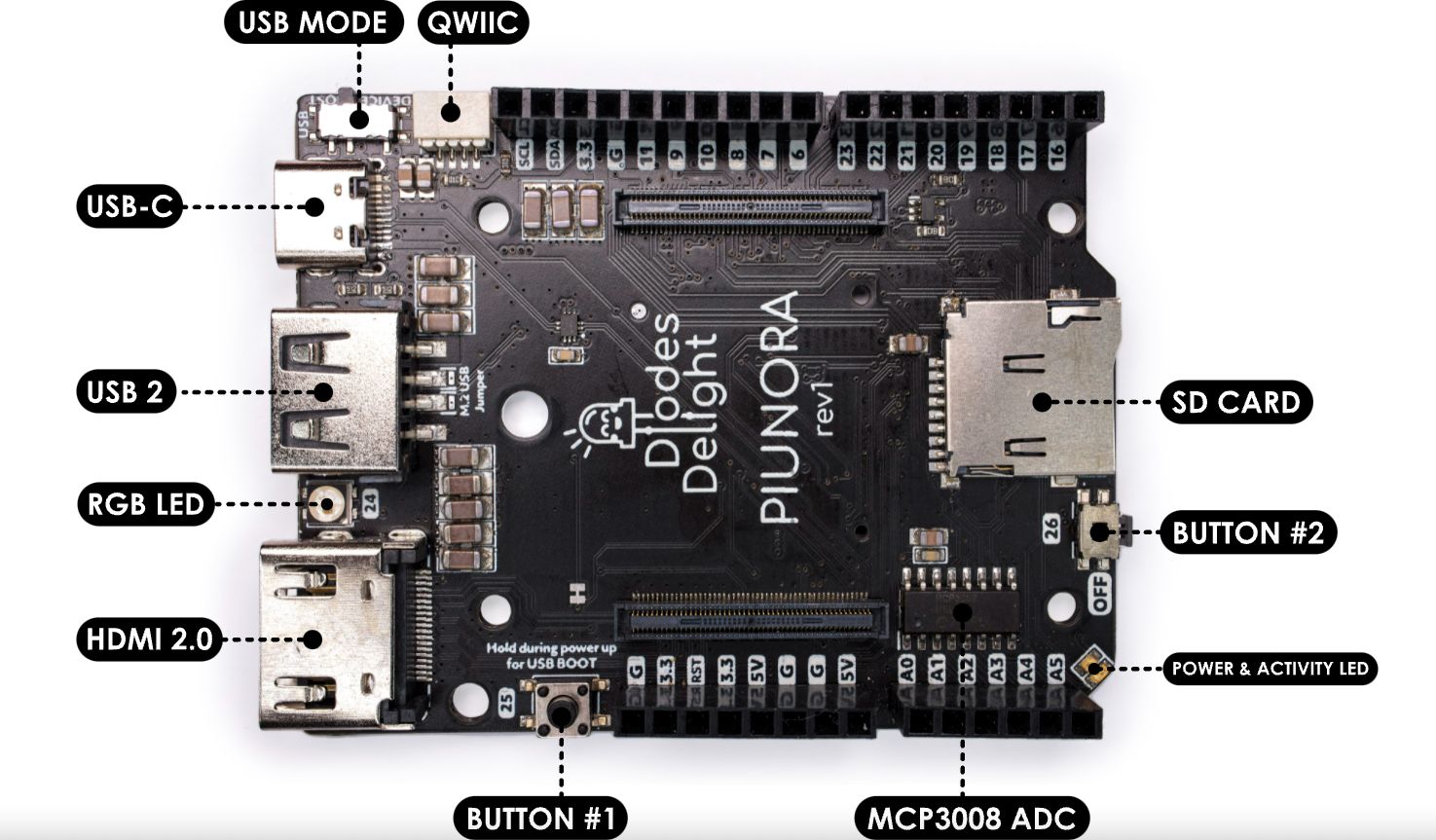

Ominaisuudet

• Vahva yhteensopivuus: Täysin yhteensopiva Raspberry Pi 4:lle kirjoitettujen ohjelmistojen kanssa.
• PCI-e M.2 B-Key-liittimen kautta piirilevyn takaosassa, jossa on oma 3,3 V / 3 A:n syöttö.
• Analogi-digitaalimuunnin (MCP3008)
• Kytkentä USB-isäntätilan (USB Type-A) ja laitetilan (USB Type-C) välillä lennossa.
• Qwiic/Stemma QT -liitin, joka mahdollistaa helpon liitännän IIC-laitteiden kanssa.
• Täysikokoinen kameraliitin, joka tukee kaikkia Pi-yhteensopivia kameroita
• Täysikokoinen HDMI 2.0 -liitäntä
• WS2812 Smart RGB -LED käyttäjän tilaa varten.
• Valinnaiset Wi-Fi- tai eMMC-vaihtoehdot CM4:n valinnasta riippuen.
• Kaksi käyttäjän hallittavissa olevaa painiketta: Sisältää ohjelmiston, joka muuttaa kummankin turvallisen sulkemisen painikkeeksi.

Sovellus

• Projektien kehittäminen Raspberry Pi:n kanssa
• Hakkerointi ja integrointi
• Sulautettu koneoppimissovellus
• Daisy Chain Topology -sovellus

Dokumentit

• Wiki - Piunora Raspberry Pi CM4 kortti
• USB-kytkin
• Blinkyn käyttöönotto Blinkan avulla (Python)
• USB Gadget
• Jäähdytyslevyn kokoonpano
• Sammutuspainike
• Qwiic/Stemma QT:n käyttö (I2C)
• Kotelo ja jalat
• Analogi-digitaalimuunnin
• RGB LED
