Pimoroni PIM558 - Tiny 2040, 8MB versio. Postimerkin kokoinen RP2040-kehitysalusta USB-C-liitännällä. Täydellinen kannettaviin projekteihin, puettaviin tuotteisiin ja tavaroihin upotettavaksi.
Postimerkin kokoinen RP2040-kehityslevy USB-C-liitännällä, joka sopii erinomaisesti kannettaviin projekteihin, puettaviin tuotteisiin ja tavaroihin upotettavaksi.
Vaikka Pimoroni rakastaa Raspberry Pi Picoa, he halusivat myös jotain pienempää, jossa olisi enemmän flashia. Esittelyssä Tiny 2040 - pikkuruinen voimanpesä, jolla on kyky toteuttaa todella kunnianhimoisia projekteja.

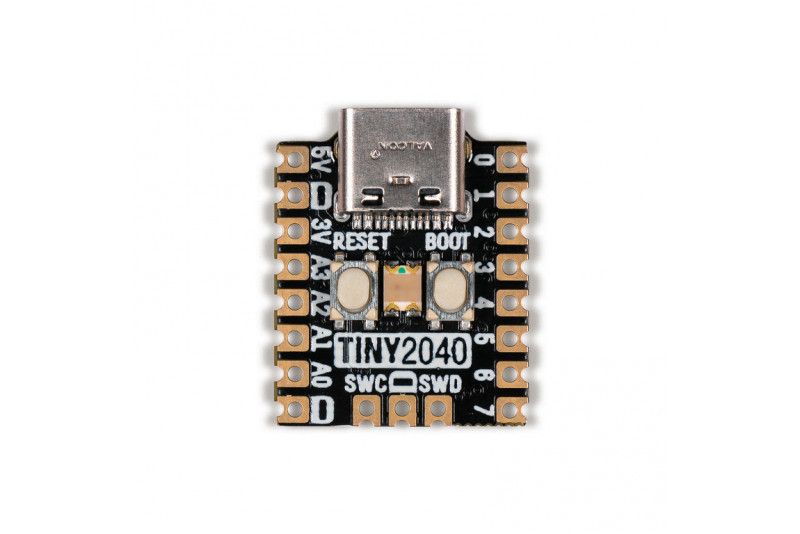

Tiny 2040 saa virtansa ja on ohjelmoitavissa USB-C:n kautta, ja siinä on 8 Mt QSPI (XiP) -muistitikkua (saatavana on myös budjettiystävällinen 2 Mt:n versio). Levy on suunniteltu kipsatuilla tyynyillä, jotta se voidaan juottaa suoraan piirilevylle (tai voit liittää siihen nastapäätteitä, jotta voit kytkeä sen leipälaudalle tai liittää siihen asioita suoraan johdoilla). Pimoroni on myös onnistunut asentamaan ohjelmoitavan RGB-LEDin, reset-painikkeen ja jonkin verran fiksua piiriä, jonka avulla voit käyttää käynnistyspainiketta käyttäjän ohjattavana kytkimenä.
Se on yhteensopiva Raspberry Pi Picolle rakennetun laiteohjelmiston kanssa, mutta tarjoaa pienemmän nastojen määrän kokonsa vuoksi. Voit jopa käyttää MicroPythonia siinä!
Yleisen kysynnän vuoksi meillä on nyt saatavilla myös Tiny 2040:t, joissa on alaspäin osoittavia nastapäätteitä, jotka piraatit ovat rakastavasti juottaneet valmiiksi.
Ominaisuudet
Powered by RP2040
ARM Cortex M0+, joka toimii jopa 133 MHz:n kellotaajuudella.
264kB SRAM-muistia
USB-C-liitin virtaa, ohjelmointia ja tiedonsiirtoa varten
2MB tai 8MB QSPI-flash, joka tukee XiP:tä.
Käyttäjän ohjattavissa oleva RGB LED

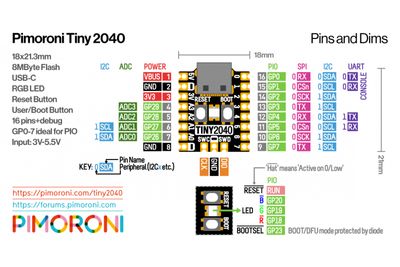

Kaksitoista IO-nastaa (mukaan lukien neljä 12-bittistä ADC-kanavaa)
Kytkin perustuloa varten (toimii myös DFU-valintana käynnistyksen yhteydessä).
Tiny 2040 on firmware agnostic! Voit ohjelmoida sitä C/C++:lla tai MicroPythonilla samalla tavalla kuin Raspberry Pi Picoa, vaikka sinun on otettava huomioon, että siinä on vähemmän nastoja. RP2040:n aloitussivulta löydät (paljon) lisätietoa siitä, miten se tehdään (sekä latauslinkit firmware/SDK:lle).
Voit myös käyttää CircuitPythonia Tiny 2040:ssäsi! CircuitPython on helppokäyttöinen, vakiintunut ekosysteemi, jossa on paljon esimerkkikoodia ja ajureita erilaisten laitteistojen kanssa toimimiseen.
RGB-LED on kytketty GP18-GP20:een ja aktiivinen low (joten päälle/pois-tila toimii päinvastoin kuin Raspberry Pi Picon LEDissä). Voit PWM:ää nastat himmentää LEDiä - katso Tonygo2:n MicroPython-esimerkki.
RP2040:stä
Raspberry Pi:n RP2040-mikrokontrolleri on kaksiytiminen ARM Cortex M0+, joka toimii 133 MHz:n taajuudella. Se sisältää 264kB SRAM-muistia, 30 monitoimi-GPIO-nastaa (mukaan lukien nelikanavainen 12-bittinen ADC), kasan vakio-oheislaitteita (I2C, SPI, UART, PWM, kellot jne.) ja USB-tuen.
Yksi RP2040:n erittäin jännittävä ominaisuus on ohjelmoitavat IO:t, joiden avulla voit suorittaa mukautettuja ohjelmia, jotka voivat käsitellä GPIO-nastoja ja siirtää tietoja oheislaitteiden välillä - ne voivat purkaa tehtäviä, jotka vaativat suuria tiedonsiirtonopeuksia tai tarkkaa ajoitusta, jotka perinteisesti olisivat vaatineet CPU:lta paljon raskasta työtä.
