Rakennettu erityisesti esittelemään Raspberry Pi Picon edullista, ominaisuuksiltaan rikasta RP2040-sirua, tässä levyssä on VGA-ulostulo, SD-korttipaikka, digitaalinen I2S-äänilähtö ja paljon muuta!
Raspberry Pi:n referenssisuunnitelmaan perustuva Pimoroni Pico VGA Demo Base -alustamme on loistava tapa aloittaa Raspberry Pi Pico/RP2040:n kokeileminen. Se on täydellinen tapa esitellä joitakin hauskoja asioita, joita voit saavuttaa RP2040-mikrokontrollerilla, kuten tuottaa vankan VGA-ulostulon verottamatta prosessoria lainkaan!
- Hämmästytä ystäväsi näyttämällä heille, että omistat yhä D-sub-kaapelin!
- Nauti 15-bittisen analogisen videon loistosta!
- Saa kyyneleet silmiin lämpimästä, aidosta, RC-suodatetusta PWM-äänestä!
Tämä kortti ajaa erilaisia videoesimerkkiohjelmia, jotka Raspberry Pi on koonnut RP2040:n ominaisuuksien esittelyyn.
Huomaa, että VGA Demo Base toimii tällä hetkellä vain C/C++ Pico SDK:n kanssa!
Raspberry Pi Pico ei ole mukana.
Picoasi on juotettava urospäätteet (nastat alaspäin), jotta se voidaan liittää lisälevyihimme.

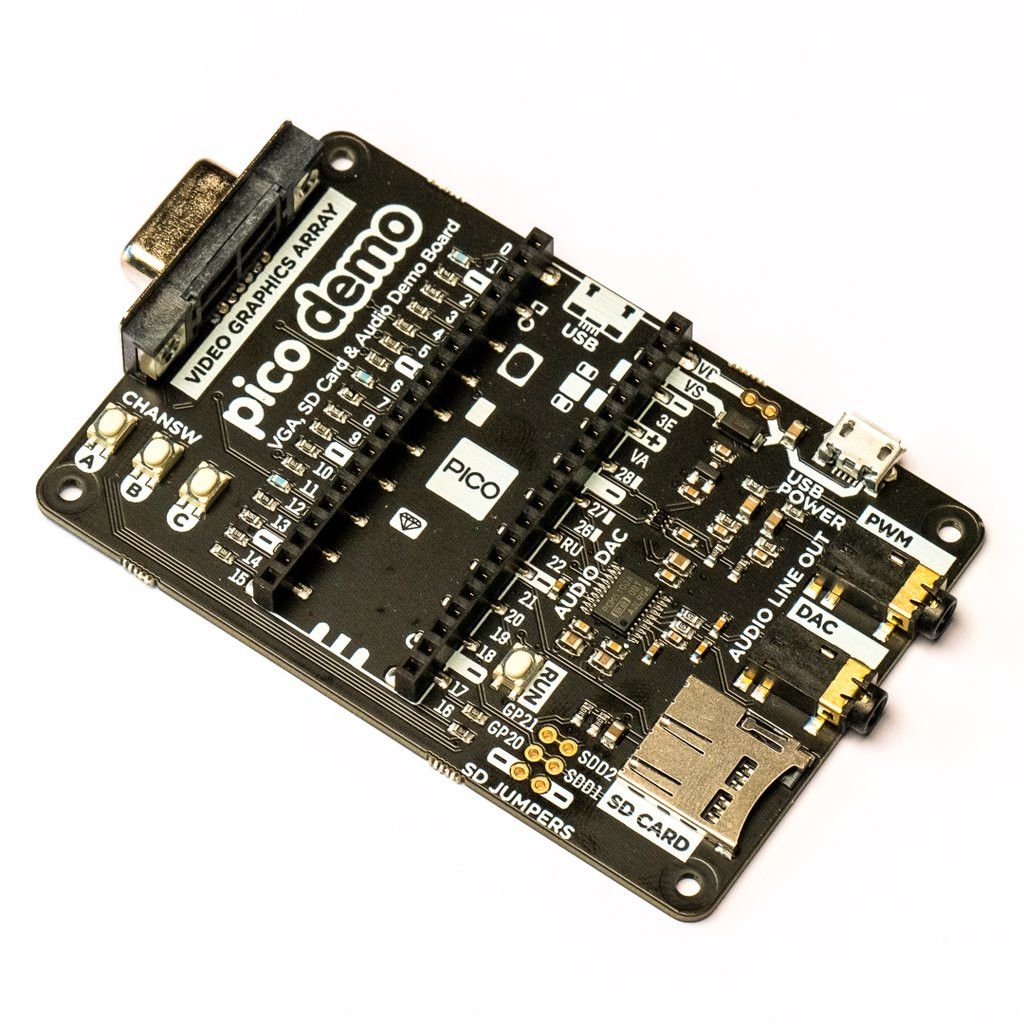

Ominaisuudet
- 15-nastainen VGA-liitin (D-sub)
- PCM5100A DAC I2S:n kautta lähtevää linja-ääntä varten(tietolehti).
- PWM-äänilähtö
- SD-korttipaikka
- Nollauspainike
- Naarasliittimet Raspberry Pi Picon asentamista varten
- Kolme käyttäjän hallittavissa olevaa kytkintä
- Kumijalat
- Yhteensopiva Raspberry Pi Picon kanssa
- Ei vaadi juottamista (kunhan Picoissasi on liitäntäpinnit kiinnitettynä).
- Ohjelmoitavissa C/C++:lla
Aloittaminen

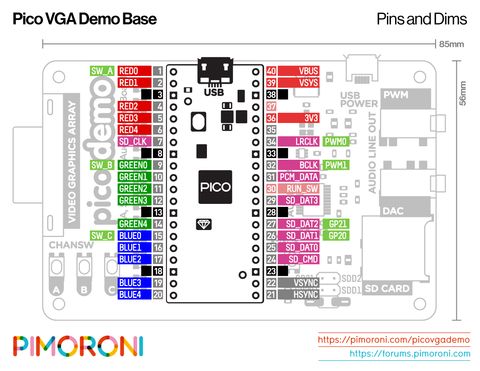

Piirilevymme pin-out on sama kuin Raspberry Pi:n referenssikortilla, löydät sen Hardware Design with RP2040 -kirjan luvusta 3 yhdessä yleisempien tietojen kanssa VGA-vertailulevystä.
Jos haluat ajaa audio- ja videoesimerkkejä Raspberry Pi:n kokeellisissa repossa, varmista ensin, että sinulla on ajantasaiset versiot pico-extrasista ja pico-playgroundista. Kun rakennat esimerkkejä, sinun on määritettävä piirilevyn kokoonpano, jotta esimerkit käyttävät oikeita nastoja. Voit tehdä tämän luomalla uuden rakennushakemiston ja määrittämällä sitten piirilevyn määritelmän cmakea käyttäessäsi:
cmake -D "PICO_BOARD=vgaboard" ...
Lisätietoa sovellusten rakentamisesta mukautetuilla piirilevykonfiguraatioilla on C/C++ SDK -dokumentaation liitteessä D / sivulla 267.
