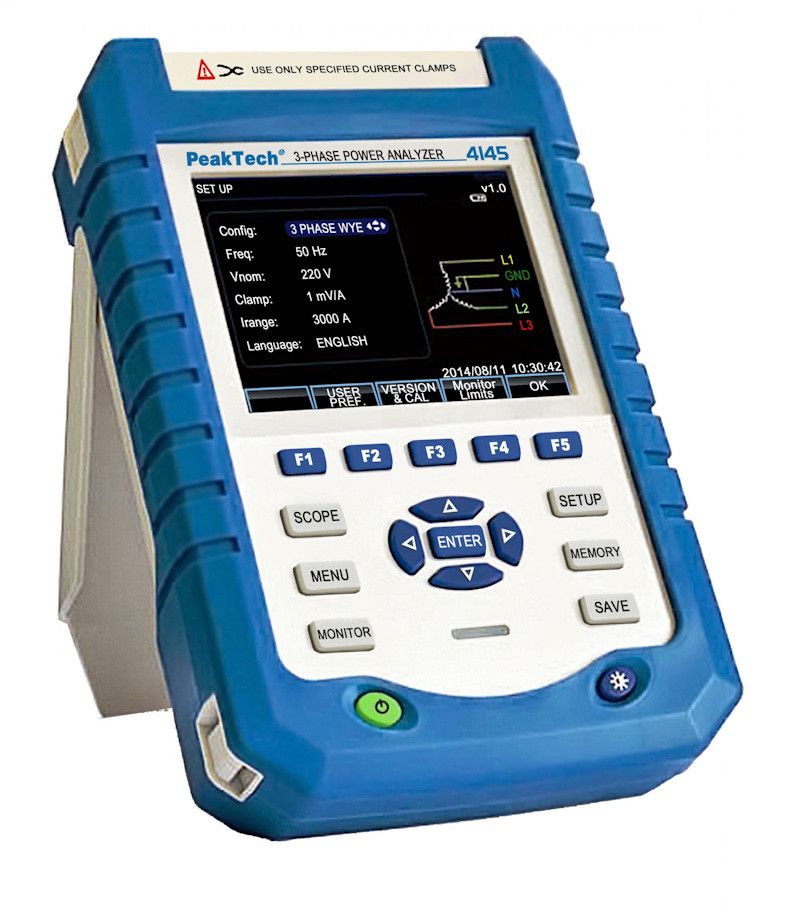

PeakTech 4145 on tehokas ja monipuolinen tehoanalysaattori, joka on suunniteltu erityisesti sähköverkon ja teholaitteiden tarkkailuun. Se tarjoaa kattavat mittausmahdollisuudet, kuten jännitteen, virran, tehon, harmoniset ja käynnistysvirran mittaamisen. Laite tukee sekä yksivaiheista (2-johtiminen) että kolmivaiheista (3- ja 4-johtiminen) mittausta. Se tarjoaa myös graafisen näytön aallonmuodoista ja vektorista. PeakTech 4145 on varustettu suurella 14 cm:n (5,6") värillisellä TFT-näytöllä, joka tarjoaa tarkat mittaustulokset ja graafiset esitykset. Sisäänrakennettu tietolokkeri tallentaa tapahtumat 2 tunnin ja 7 päivän ajalta. LAN- ja USB-liitännät mahdollistavat tiedon käsittelyn ja analysoinnin. Laite täyttää useita standardeja, kuten IEC 61000-4-30 ja EN 50160, ja se täyttää tiukat turvallisuusvaatimukset (CAT III 1000 V, CAT IV 600 V).

Tekniset tiedot

• 14 cm (5,6") TFT värinäyttö, 320 x 240 pikseliä
• 1-vaiheinen (2-johtiminen) ja 3-vaiheinen (3- ja 4-johtiminen) mittaus
• Mittaukset: Jännite, virta, harmoniset, teho, käynnistysvirta ja muut
• Graafinen näyttö: Aallonmuodot ja vektorit
• Sisäinen tietolokkeri: Tapahtumien tallennus 2 tunnista 7 päivään
• LAN- ja USB-liitännät tiedonkäsittelyä varten
• 8 gigatavun muistikortti sisäiseen tallennukseen
• Testistandardit: IEC 61000-4-30, 61000-4-15, 61000-4-7, EN 50160
• Turvallisuus: EN 61010-1, CAT III 1000 V / CAT IV 600 V; Suojaluokka: IP51 (IEC60529)
• USB: ✔
• Akkutyyppi: Ni-Mh 3800 mAh
• Näyttötyyppi: Värillinen TFT
• Verkkojännite: 110/240 V AC; 50/60 Hz
• Ylijännitesuoja: CAT III 1000 V, CAT IV 600 V
• Faasikulma: 0° ... 360°
• Tehokerroin: 0,00 ... 1
• Maksimiteho: 20 MW
• Näytön koko (TFT): 14 cm (5,6")
• Maksimijännite DC: 1000 V
• Maksimi energiankulutus: 200 GWh
• Maksimivirta AC: 3000 A (virtamuuntaja)
• Maksimijännite AC: 1000 V

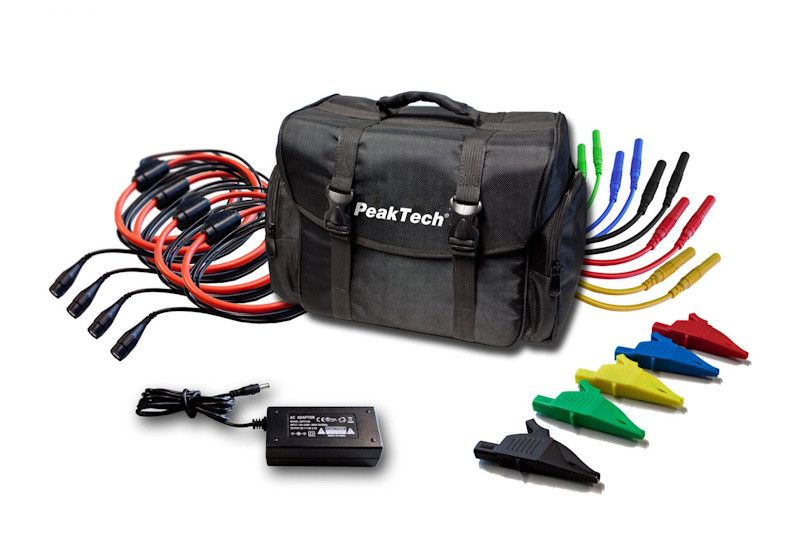

Pakkaus sisältää

• PeakTech 4145 -tehoanalysaattori
• 5 x Testijohdot (3m)
• 4 x Joustavat virtatunnistimet 3000 A
• 5 x Hauenleukaliittimet
• DC virtalähdeadapteri
• Ohelmisto (CD)
• Käyttöohje
• Säilytyspussi

Linkit

• 4145 User Manual EN (pdf)
