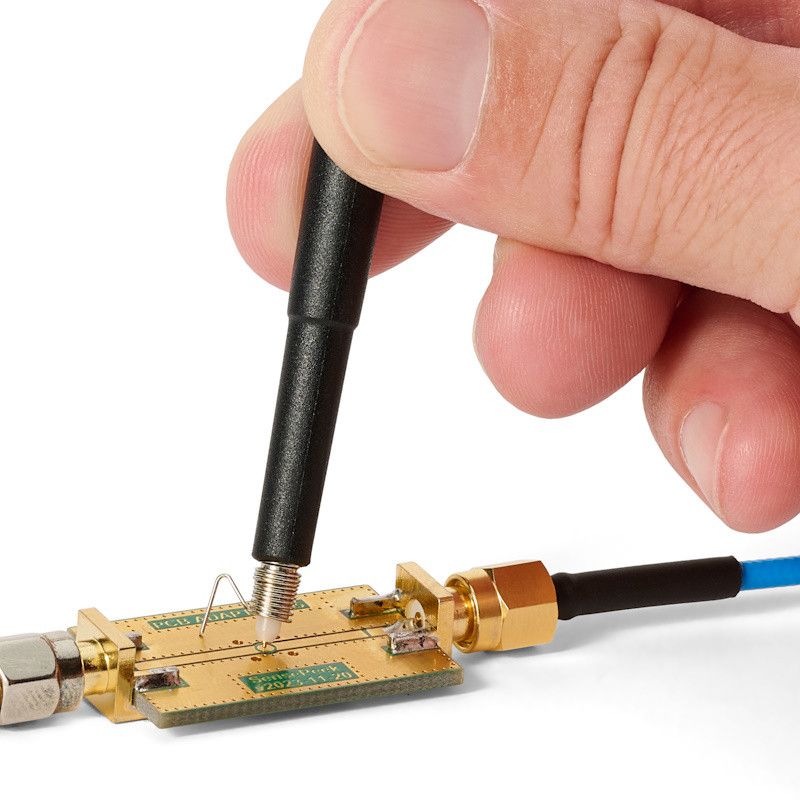

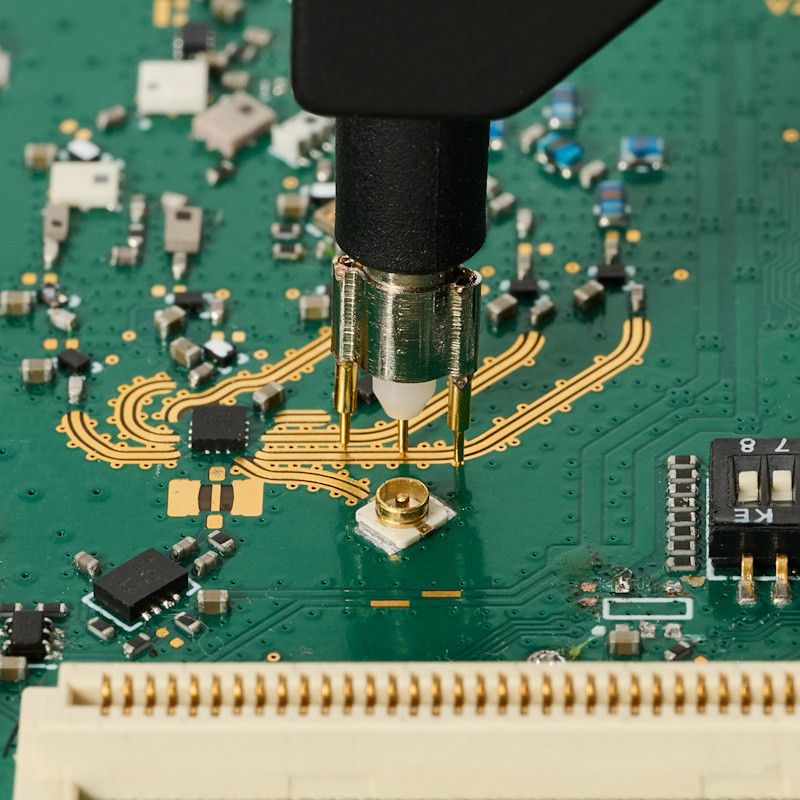

Uusi SQG-sarja Sensepeekiltä sisältää GHz-taajuusalueen mittapäitä AC- ja DC-sovelluksiin. SQG-sarja mahdollistaa käyttäjälle toistuvien tai aikaa vievien mittausten suorittamisen GHz-taajuusalueella ilman monimutkaisia asetteluja tai juottamista mittauskohteeseen.

Poikkeuksellisen alhaisen mittapään kapasitanssin ansiosta SQG-sarja minimoi signaalin vääristymät ja estää kapasitiivisen kuormituksen, tehden siitä ihanteellisen herkille piireille, joissa signaalin eheyden säilyttäminen on ratkaisevan tärkeää. Olipa kyseessä korkean taajuuden ympäristössä toimiminen RF-signaalien mittaamiseksi tai suurien datanopeuksien käsittely, nämä anturit on suunniteltu hallitsemaan korkeita datanopeuksia samalla, kun ne pitävät signaalit terävinä ja tarkkoina. Lisäksi ne tarjoavat poikkeuksellisen tasaisen taajuusvasteen, joka takaa vertaansa vailla olevan tarkkuuden laajalla taajuusalueella.

Ominaisuuksia

• Passiivinen 10:1 AC-mittapää, joka on optimoitu käytettäväksi minkä tahansa mittauslaitteen kanssa, jossa on 50 Ω tuloimpedanssipolku
• Anturin kärjen impedanssi 500 Ω
• Käytettävissä oleva datanopeus on yli 12 Gbps, mikä tekee siitä ihanteellisen suuren nopeuden signaalimittaustarkoituksiin
• Poikkeuksellisen alhainen anturin kärjen kapasitanssi, alle 0,69 pF, estää kapasitiivisen kuormituksen
• Tasainen taajuusvaste (+/- 0,5 dB) alueella 1,15 kHz - 4,8 GHz
• Enimmäis signaalivärähtely (+/-) 0,065 dB taajuudella 3 GHz ja 0,15 dB taajuudella 6 GHz

Sarja sisältää

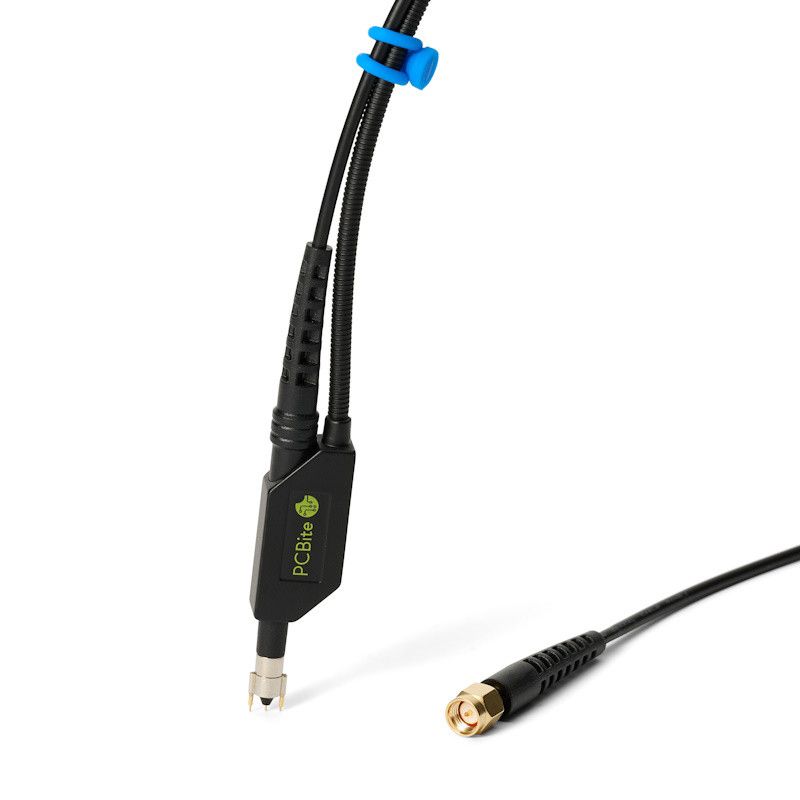

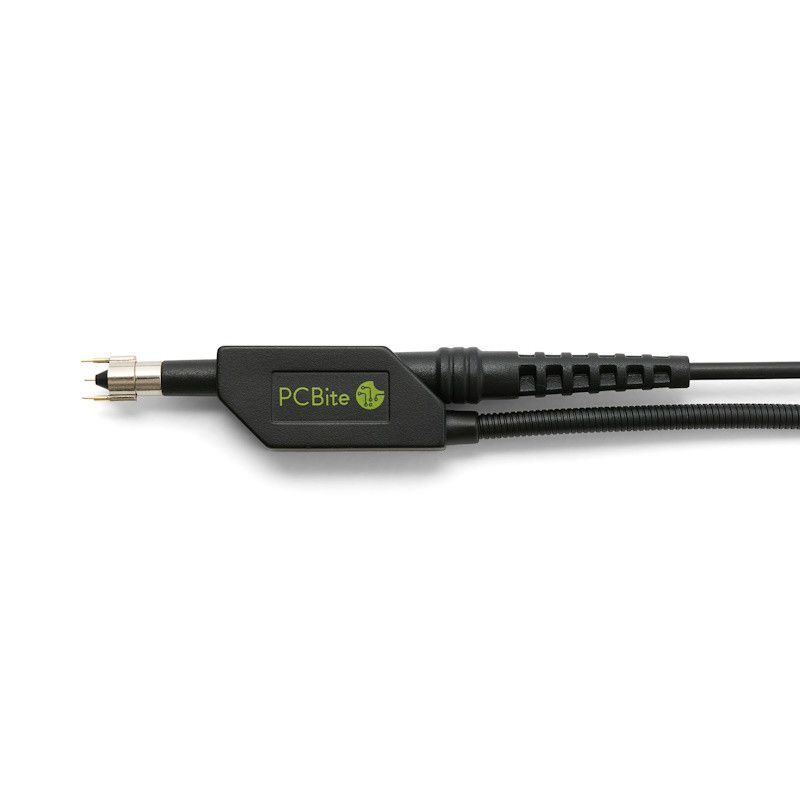

• 1x mittapää magneettijalalla

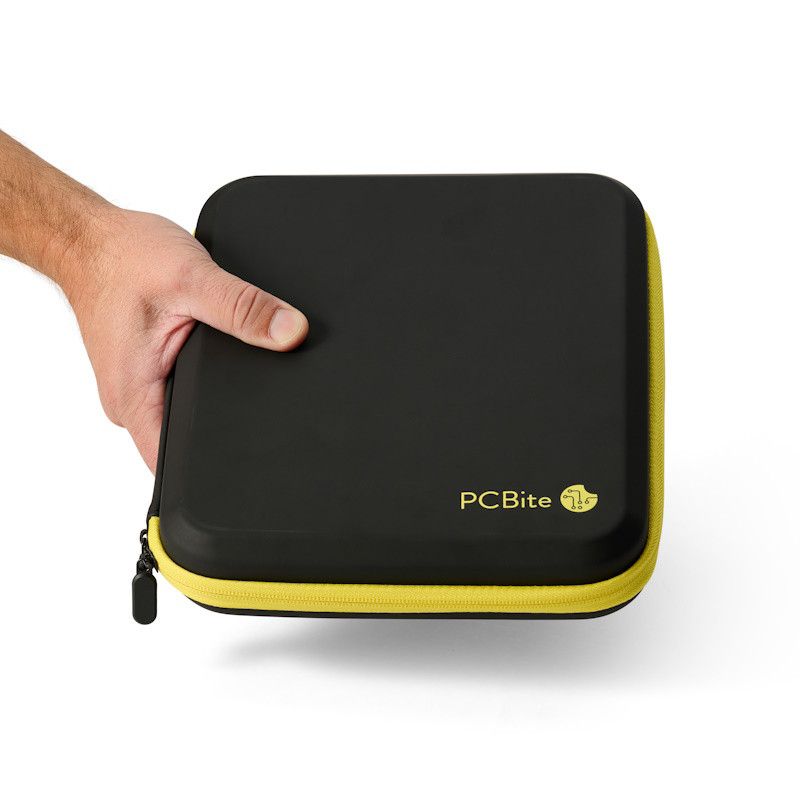

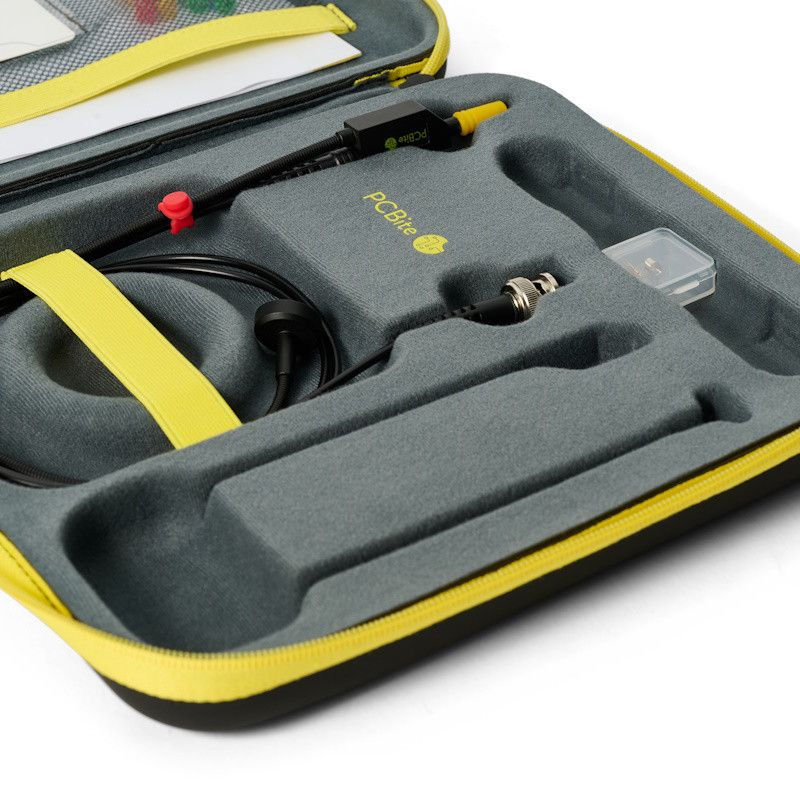

• 1x Säilytyskotelo
• 1x Kaapelin pidike
• 1x Varaneula
• 1x Tuplamaadoitusneula

Linkit

• Datasheet Sensepeek PCBite SQG series (pdf)
