• mittajännitealue: 0-200VDC
• mittavirta-alue: 0-10A
• kaksi johdotustapaa:

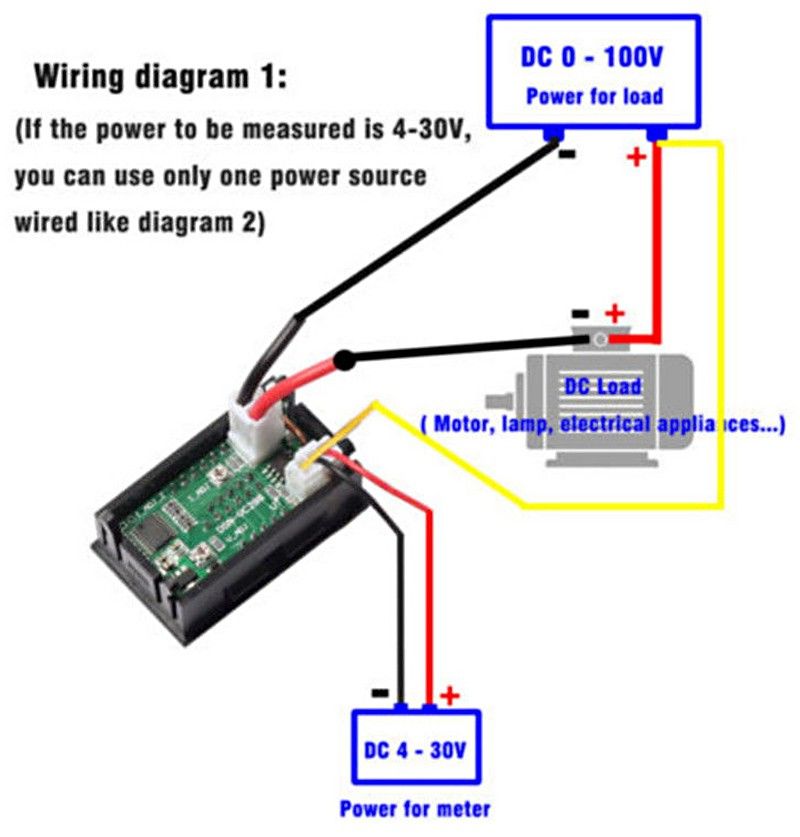

  • erillinen jännitelähde mittaria varten (kts. kuva Wiring diagram 1)

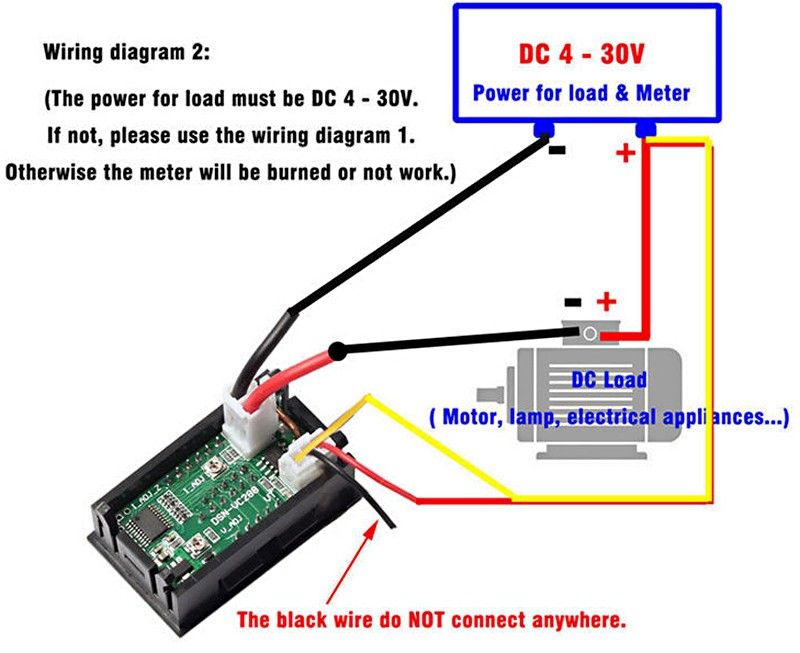

  • alle 30V mittauksissa suoraan kuormaan kytkentä (kts. kuva Wiring diagram 2)
• johdot:
  • paksu puna+musta: mitattava kuorma
  • ohuet puna+musta: käyttösähköt mittarille 3,5-30VDC 20mA
  • ohut keltainen: mitattavan kuorman jännitemittaus (+)
• asennusaukko: 45,2 x 25,8 mm -levy 4mm
• tilantarve kotelossa n. 30 mm

Huom! Vaikka tuotteen ilmoitettu mittajännitealue yltää 200VDC asti, tuotetta tulisi käyttää alle 48VDC mittauksiin.

Huom! Ei ammattikäyttöön, ei toimivan laitteen osaksi. Laatuluokka soveltuu protoiluun.
