Voit rakentaa kattavia testijärjestelyjä ketjuttamalla ajastettuja jännite- ja virta-asetuksia.
Ominaisuudet
- yksi ohjelmoitava lähtö (0-30V 3A)
- yksi kiinteän jännitteen lähtö: painikkeella valittava 5VDC tai 3,3VDC 3A
- säädettävän lähdön resoluutio: 1mV / 1mA
- matala rippeli / matala kohina: <300 μVrms / 2 mVpp
- 100 ryhmäajastinta
- 10 ryhmäasetusta
- suojaukset ylijännitettä ja oikosulkua vastaan
- automaattinen jäähdytys
- värillinen ja graafinen LCD-näyttö 3,9 tuumaa, RGB, 480320
- kattavat liitännät: USB (host, device), RS232
- SCPI ja LabVIEW tuki

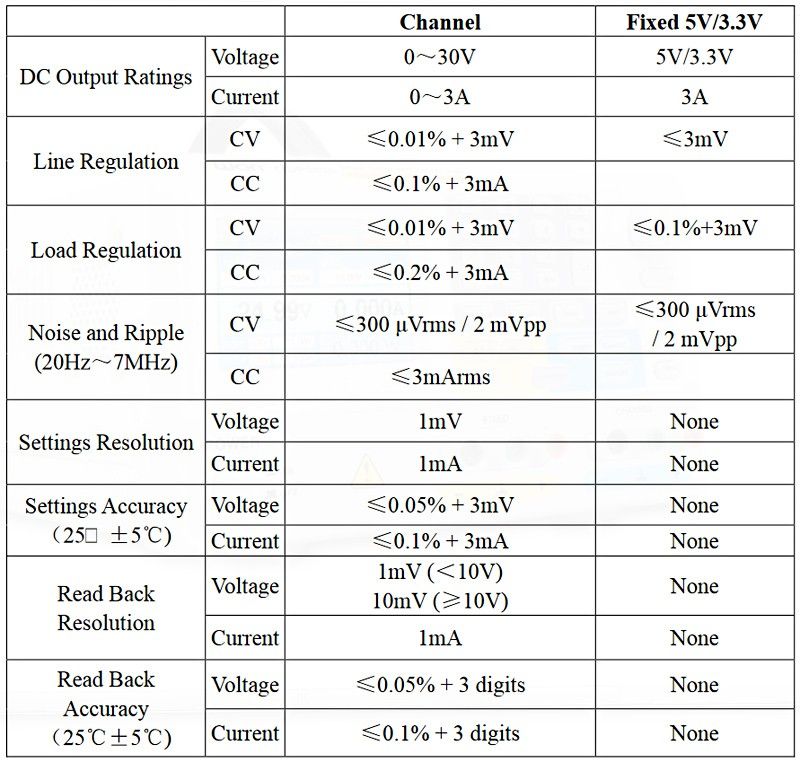

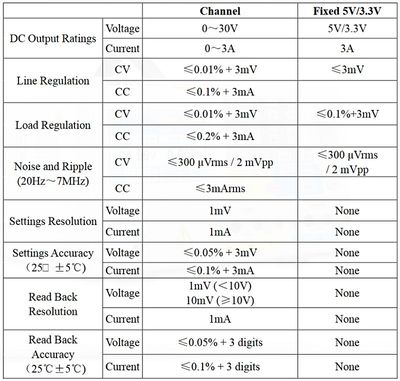

Speksit
| Model | ODP3031 |
|---|
| Output Power |
105W |
| Channel |
1 |
Fixed 3.3V / 5V |
| DC Output Rating |
Voltage |
0 - 30V |
3.3V / 5V |
| Current |
0 - 3A |
3A |
| Line Regulation |
CV |
≤0.01%+3mV |
≤3mV |
| CC |
≤0.1%+3mA |
/ |
| Load Regulation |
CV |
≤0.01%+3mV |
≤0.1% + 3mV |
| CC |
≤0.2%+3mA |
/ |
Noise and Ripple
(20Hz～7MHz) |
CV |
≤300μVrms/2mVpp |
| CC |
≤3mArms |
/ |
| Settings Resolution |
Voltage |
1mV |
/ |
| Current |
1mA |
/ |
Settings Accuracy
(25℃±5℃) |
Voltage |
≤0.05%+3mV |
/ |
| Current |
≤0.1%+3mA |
/ |
| Read Back Resolution |
Voltage |
1mV (＜10V), 10mV (≥10V) |
/ |
| Current |
1mA |
/ |
Read Back
Accuracy
(25℃±5℃) |
Voltage |
≤0.05%+3 digit |
/ |
| Current |
≤0.1%+3 digit |
/ |
| Communication Interface |
USB Host, USB Device and RS232 |
| Display |
|---|
| Display Type |
3.9 inch colored LCD |
| Display Resolution |
480 × 320 pixels |
| Display Color |
65536 colors |
| Mechanical Specifications |
|---|
| Dimension (W×H×D) |
250 × 158 × 358 (mm) |
| Device Weight |
7.00 kg |
Toimitus
Toimitukseen kuuluu: ODP3031 teholähde, CD-ohjelmat, varasulake, verkkojohto, USB-johto, englanninkielinen pikaopas
Suomenkielinen käyttöohje saatavilla pyydettäessä.
