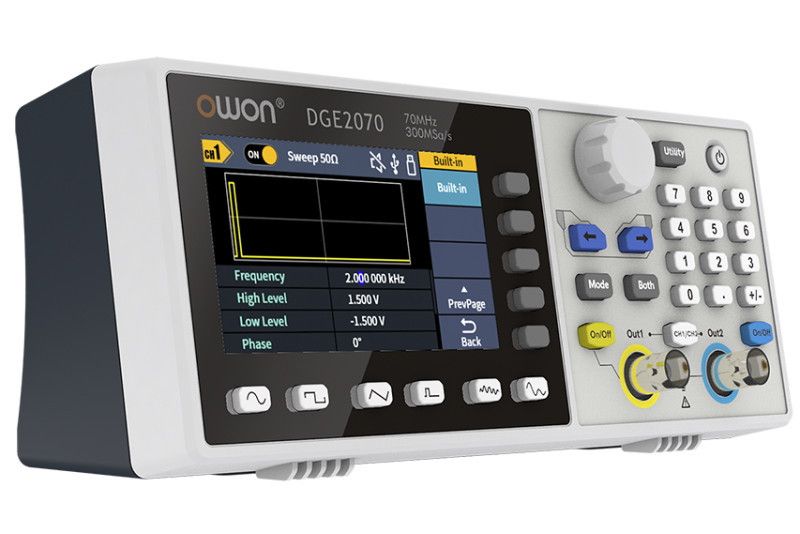

Owon DGE2070 70MHz SIGNAALIGENERAATTORI

Name: Owon DGE2070 70MHz SIGNAALIGENERAATTORI
Brand: Owon
SKU: DGE2070
Price: 233.79 EUR
Availability: InStock

Tilapäisesti loppu

SKU#: DGE2070

Owon DGE2070 70MHz SIGNAALIGENERAATTORI

Tilapäisesti loppu

SKU#: DGE2070

Owon DGE2070 - pienikokoinen 70MHz kaksikanavainen funktio- ja signaaligeneraattori monipuolisilla modulaatiolla.

233,79 €

Tilapäisesti loppu verkkokaupasta

Lisää kommentti tuotteesta

Nopea toimitus Suomesta

Luotettavat ja monipuoliset toimitusvaihtoehdot

Maksuvaihtoehdot

Lasku, verkkomaksut, kortit, MobilePay

Tuotekuvaus

Ominaisuudet

70MHz taajuuslähtö
300MSa/s näytteenottotaajuus，vertikaalinen resoluutio 1μHz
14 bittiä pystysuora resoluutio，8K Arb-aaltomuodon pituus
Kattava aaltomuodon ulostulo : 5 perusaaltomuotoa ja 150 sisäänrakennettua vapaamuotoista aaltomuotoa.
Kattavat modulointitoiminnot : AM, FM, PM, FSK, pyyhkäisy ja Burst.
SCPI- ja LabVIEW-tuki

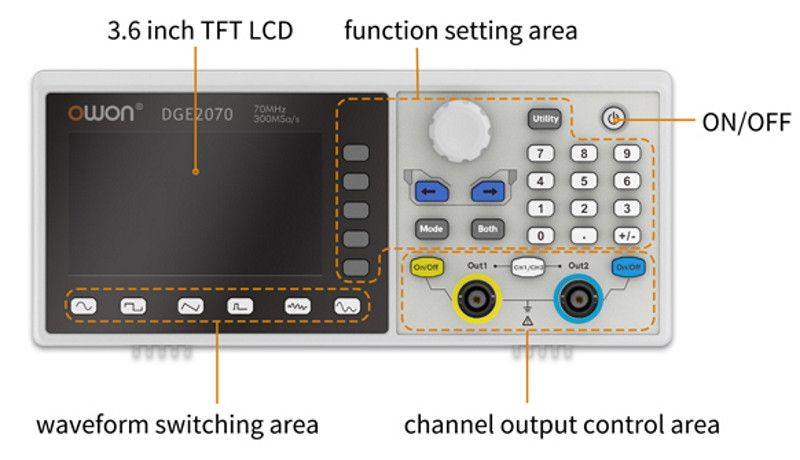

3,6 tuuman värillinen LCD-näyttö (480 × 260 pikseliä)
Pienikokoinen, ei vie paljoa tilaa työpöydältä

Speksit

Model	DGE2035	DGE2070
Channel	2
Frequency Output	35MHz	70MHz
Sample Rate	125MSa/s	300MSa/s
Vertical Resolution	14 bits
Waveform
Standard Waveform	sine, square, pulse, ramp, noise
Arbitrary Waveform	exponential rise, exponential fall, sin(x)/x, step wave, and others,total 150 built-in waveforms
Frequency (resolution 1μHz)
Sine	1μHz-35MHz	1μHz-70MHz
Square	1μHz ~ 15MHz	1μHz ~ 20MHz
Pulse	1μHz ~ 15MHz	1μHz ~ 20MHz
Ramp	1μHz ~ 1MHz	1μHz ~ 2MHz
Noise	20MHz (-3dB，typical)
Arbitrary Waveform	1μHz ~ 10MHz
Sine Wave Spectrum Purity
Harmonic Distortion (typical (0dB))	DC - 1MHz：<-65dBc 1MHz - 30MHz：<-60dBc 30MHz - 60MHz：<-50dBc
Total Harmonic Distortion	＜0.2%, 10 Hz to 20 kHz, 1 Vpp
Spurious (non-harmonic) (typical (0dB))	≤10MHz：<-70dBc >10MHz：<-70dBc + 6dB/ octave band
Phase Noise (typical (0 dBm, 10 kHz deviation))	typical（0dBm，10kHz offset） 10MHz：-110dBc/Hz
Ramp
Linearity	≤1% of peak output (typical, 1kHz, 1 Vpp, 50% symmetry)
Symmetry	0% ~ 100%
Arbitrary
Waveform Length	2 points – 8K points
Sample Rate	125Ma/s	300Ma/s
Amplitude
into 50Ω load	1mVpp ~ 10Vpp（≤ 10MHz） 1mVpp ~ 5Vpp （≤70MHz）
DC Offset Range （AD+DC）	±(10 Vpk – Amplitude Vpp/2) high resistance ±(5 Vpk – Amplitude Vpp/2) 50 Ω
DC offset resolution	1mV or 4digits
Load Impedance	50Ω (typical)
DC offset Accuracy	±(1 % of \|setting\| + 1 mV + amplitude Vpp * 0.5%)
Modulation
Type	AM、FM、PM、FSK、Sweep、Burst
Sweep characteristic
Trigger source	Internal, external,
Input / Output
Display	3.6 inch 480 x 260 pixels LCD

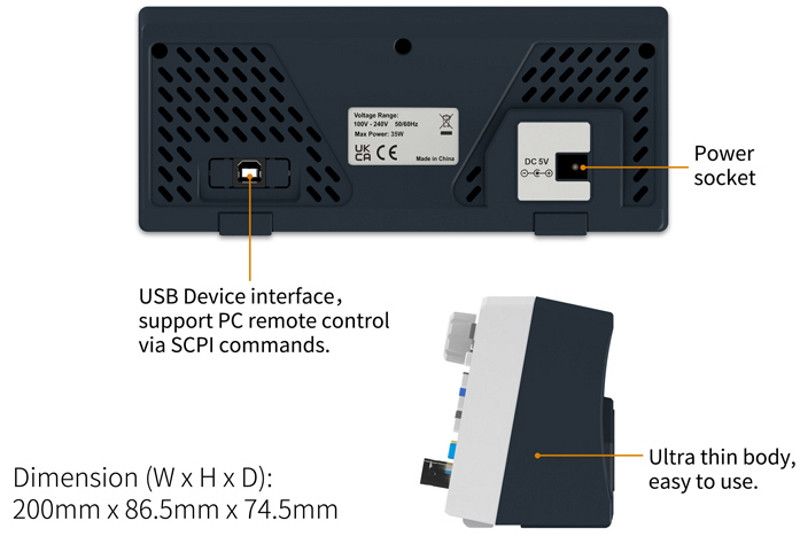

Communication Interface	USB Host
Mechanical specifications
Size	200mm68.5mm74.5mm
Weight	0.45kg

Toimitus

DGE2070 signaaligeneraattori
Englanninkielinen pikaopas
BNC johto
USB virtalähde
BNC / hauenleuka johto
USB / DC johto

Linkit

Tuotetiedot

Saatavuus Tilapäisesti loppu verkkokaupasta
Valmistaja Owon
Tuotepolku Etusivu Mittalaitteet Elektroniikan mittalaitteet Signaaligeneraattorit Owon DGE2070 70MHz SIGNAALIGENERAATTORI
SKU DGE2070
Ominaisuudet
- Kanavat 2
- Kaistanleveys 70MHz
- Paino 0,45kg
- Valmistajan malli Owon DGE2070
- Klikkaa tarkemmat tiedot https://www.owon.com.hk/products_dge2000_series_arbitrary_waveform_generator
- Mitat 200 x 68.5 x 74.5 mm
- Käyttöohjeet vain englanniksi
