Ominaisuudet
- signaaleille kaksi erillistä lähtökanavaa (10MHz)
- laskuritoiminto: aika, taajuus, pulssisuhde, pulssinleveys (100mHz - 200MHz)
- ulkoiset liitännät: modulointi, synkronointi, triggaus
- perustuu DDS digitaaliseen synteesiin
- signaalitaajuus: 10MHz
- lähdön amplitudi: 1mV-12,5Vpp @50ohm (saatavilla erillinen 10W vahvistinmoduuli)
- näytetaajuus: 125MS/s
- taajuusresoluutio: 1μHz
- pystyresoluutio: 14 bittiä, 8K vapaan aaltomuodon pituus
- aaltomuodot: viisi perusaatlomuotoa sekä 45 sisäänrakennettua vapaata aalomuotoa
- kattava valikoima modulaatiotapoja: AM, FM, PM, FSK, Sweep, Burst
- SCPI ja LabVIEW -tuki
- selkeä värinäyttö: 4'' 480x320
Pakkaus sisältää: AG1012F signaaligeneraattori, varasulakkeet, BNC-johto, USB-johto, virtajohto, pikaopas, CD
Speksit
| Model | AG1012F | AG1022F | AG2052F | AG2062F |
|---|
| Channel |
dual |
| Frequency Output |
10MHz |
25MHz |
50MHz |
60MHz |
| Sample Rate |
125MS/s |
250MS/s |
| Vertical Resolution |
14 bits |
| Waveform |
| Standard Waveform |
Sine, Square, Pulse, Ramp, and Noise |
| Arbitrary Waveform |
Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, and others, total 45 built-in waveforms, and user-defined arbitrar y waveform |
| Frequency (resolution 1μHz) |
|---|
| Sine |
1μHz - 10MHz |
1μHz - 25MHz |
1μHz - 50MHz |
1μHz - 60MHz |
| Square |
1μHz - 5MHz |
1μHz - 25MHz |
1μHz - 30MHz |
| Pulse |
1μHz - 5MHz |
1μHz - 10MHz |
1μHz - 15MHz |
| Ramp |
1μHz - 1MHz |
| Noise |
25MHz (-3dB) (typical) |
| Arb |
1μHz - 10MHz |
| Amplitude |
|---|
| Amplitude |
1mVpp - 10Vpp (50Ω), 1mVpp - 20Vpp (high impedance) |
| Resolution |
1m Vpp or 4 digits |
| DC Offset Range (AD+DC) |
±5V (50Ω), ±10V (high impedance) |
| DC Offset Range Resolution |
1mV or 4 digits |
| Load Impedance |
50Ω (typical) |
| Arbitrary Waveform |
|---|
| Wave Length |
2 pts to 8K pts |
2 pts to 1M pts |
| Non-volatile Memory |
64M byte |
| Modulation |
|---|
| Modulation Waveform |
AM, FM, PM, FSK, ASK, PSK, Sweep, and Burst |
AM, FM, PM, FSK, PWM, ASK, PSK, Sweep, and Burst |
| Modulation Frequency |
2mHz to 20.00KHz (FSK 2mHz - 100KHz) |
| Cymometer |
| Function |
Frequency, Period, +Width, -Width, +Duty, and -Duty |
| Frequency Range |
100mHz ~ 200MHz |
| Frequency Resolution |
6 digits/s |
| Power Amplifier Module (optional) |
|---|
| Input Impedance |
50 kΩ |
Output Impedance |
<2 Ω |
| Max Input Voltage |
2.2Vpp |
Gain |
X 10 |
| Max Output Voltage |
22 Vpp |
Offset |
<7% |
| Output Slew Rate |
10V/us |
Bandwidth (at full power) |
DC 100kHz |
| Max Output Power |
10 W |

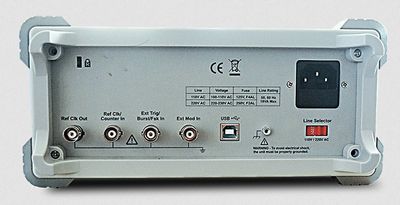

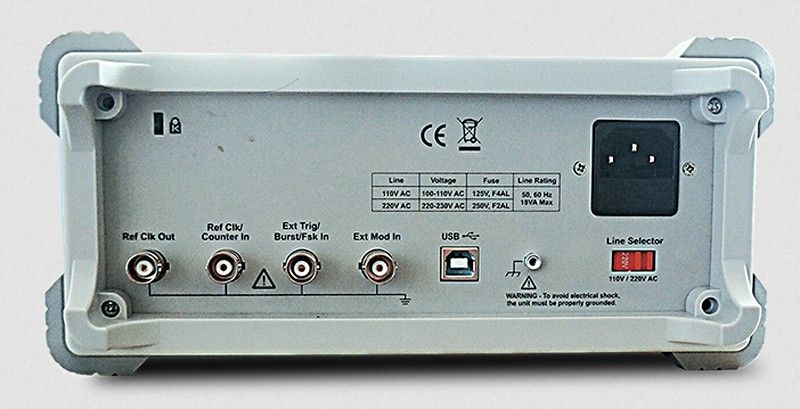

| Input / Output |
|---|
| Display |
4 inch (480 × 320 pixels) LCD |
| Type |
counter
external modulation input,
external trigger input ,
external reference clock input / output |
| Communication Interface |
USB host, and USB device, RS232 (option) |
| Mechanical |
|---|
| Dimension (W×H×D) |
235 × 110 × 295 (mm) |
| Device Weight |
3.00 kg |
